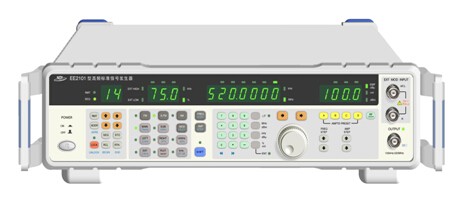

EE2101型数字合成标准信号发生器/ 调频调幅立体声，采用小数分频数字锁相技术设计制造，与一般传统信号源相比具有高精度、高分辨率、多功能、高可靠性、动态范围大等一些优点，本产品可以用手动或自动测试设备，灵活操作，特别适用于完成诸如调频、调幅接收机或无绳电话等通信产品的开发与生产的各种测试。
主要特点：
频率范围宽，精确度高
输出步进间隔 0.1dB
操作简便，无繁琐操作菜单。体积小，重量轻
多层线路板大规模集成、采用贴片工艺生产，可靠性高
性能指标同韩国金进 1501
SMT 工艺生产，新型金属机箱
产品主要技术指标：
| 名 称 | 具 体 参 数 |
| 频率 | 范围 | 100kHz~150MHz (76MHz~110MHz ,调频立体声 ) |
| 分辨率 | 100Hz |
| 精度 | ± 5 × 10-6 |
| 输出电平 | 范围 | -20dBµ~100 dBµ 开路 ( -127dBm~-13dBm into 50Ω ) |
| 分辨率 | 0.1dB |
| 精度 | ±1dB at 100 dBµ |
| 衰减器精度 | ±1dB(20dBµ~100 dBµ), ±2dB(-20dBµ~20dBµ) |
| 输出阻抗 | 50Ω ,驻波< 1.2 |
| 谐波 | ≤-30dBc |
| 剩余调制 | 调频：70dB |
| 调幅：50dB |
| 调制 | 内部调制源 频率：400Hz ,1kHz |
| 外部调制源 | 输入阻抗：10kΩ±10% |
| 输入电压：3Vpp±2% |
| 调频 | 范围： 0~100kHz (@ 1~150MHZ) |
| 载频 ×10% (@<1MHz) |
| 精度： ±10% |
| 失真度： <0.3%(with Dev=75kHz,AF 1kHz,Demod.BW=50Hz~15kHz,DE-emp.=50µsec) |
| 调幅 | 范围： 0~60% |
| 分辨率：0.1% |
| 精度： ±5% (100kHz~110MHz) |
| ±10% (110MHz~150MHz) |
| 失真度：<0.65% (@ 400kHz~30MHZ) <1.5% (@ 其他载频)(withDepth=30%,AF1kHz,Demod.BW=50Hz~15kHz) |
| 立体声 | 分离度 | ≥50dB(@400Hz~1kHz) |
| ≥35dB(@100Hz~10kHz) |
| ≥30dB(@50Hz~15kHz) |
| 导频 | 19kHz ± 2Hz |
| 失真度 | <0.3% (@Main 90%,导频关) |
| 存储功能 | 预设键 |
| 调频 | (3.5kHz,22.5kHz,75kHz) |
| 调幅 | (30%) |
| 立体声 | (30%,100%) |
| 输出电平 | 4 个点 |
| 存储100 个点 |
| 其他性能 | 电源 | 198V~242V AC,47Hz~53Hz |
| 尺寸 | 225mm×280mm×108mm |
| 重量 | 4.5kg |
