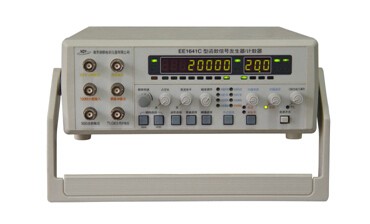

本仪器是一种精密的测试仪器，因其具有连续信号、扫频信号、函数信号、脉冲信号等多种输出信号并具有多种调制方式，故定名为EE1640C系列函数信号发生器/计数器，按输出频率范围可分为EE1641C、EE1642C、EE1642C1、EE1643C型函数信号发生器/频率计。本仪器是电子工程师、电子实验室、生产线及教学、科研需配备的理想设备。
主要特征
l 采用大规模单片集成精密函数发生器电路，使得该机具有很高的可靠性及优良性能/价格比
l 采用单片微机电路进行整周期频率测量和智能化管理
l 采用了精密电流源电路，同时多种电流源的变换使用，并对各种波形均可以实现扫描、FSK调制和调频功能，正弦波可以实现调幅功能。此外，本机还具有单次脉冲输出
l 整机采用中大规模集成电路设计，优选设计电路，元件降额使用, 全功能输出保护，以保证仪器高可靠性，平均无故障工作时间高达数千小时以上
l 机箱造型美观大方，电子控制按钮操作起来更舒适，更方便
产品主要技术指标：
| 名称 | 具体参数 |
| 输出频率 | EE1641C:0.2Hz～5MHz 按十进制分类共分八档 |
| EE1642C:0.2Hz～10MHz 按十进制分类共分八档 |
| EE1642C1:0.2Hz～15MHz 按十进制分类共分八档 |
| EE1643C:0.2Hz～20MHz 按十进制分类共分八档 |
| 每档均以频率微调电位器实行频率调节 |
| 输出阻抗 | 函数输出 | 50Ω |
| TTL同步输出 | 600Ω |
| 输出信号波形 | 函数输出 | 正弦波、三角波、方波(对称或非对称输出) |
| 同步输出 | 脉冲波 |
| 输出信号幅度 | 函数输出 | ≥20Vp-p±10%(空载)(测试条件：fo≤15MHz，0dB衰减) |
| ≥14Vp-p±10%(空载)(测试条件：15MHz≤fo≤20MHz, 0dB衰减) |
| 同步输出 | TTL电平：“0”电平：≤0.8V“1”电平：≥1.8V(负载电阻≥600Ω) |
| CMOS电平：“0”电平：≤4.5V，“1”电平：5V～≥13.5V可调(fo≤2MHz) |
| 单次脉冲 | “0”电平：≤0.5V“1”电平：≥3V |
| 函数输出信号直流电平(offset)调节范围 | 关或(-10V～+10V)±10%(空载)“关”位置时输出信号所携带的直流电平为：＜0V±0.1V负载电阻为50Ω时：调节范围为(-5V～+5V)±10% |
| 函数输出信号衰减 | 0dB、20dB、40dB和60dB(0dB衰减即为不衰减) |
| 输出信号类型 | 单频信号、扫频信号、FSK调制信号、调频信号(受外控)和调幅信号(受外控) |
| 函数输出占空比(SYM)调节范围 | 关或20%～80%“关”位置时输出波形为对称波形，误差：≤2% |
| 内扫描 | 扫描方式 | 线性/对数扫描 |
| 扫描时间 | 10ms～5s ±10% |
| 扫描宽度 | ≥1频程 |
| 内部调制 | 内部FSK调制 | 调制频率：1kHz；频偏范围：0～≥5% |
| 内部调频 | 调制频率：1kHz；频偏范围：0～≥5% |
| 内部调幅 | 调制度：0～100%±5%；调制频率：1kHz;载波频率：1、10、10M档无调幅 |
| 外部调制 | 外部调频 | 输入信号幅度：0V～2V；输入阻抗：约100kΩ；输入信号周期：10ms～5s;频偏范围：0～≥5% |
| 外部调幅 | 输入信号幅度：0V～2V；输入阻抗：约100kΩ；输入信号周期：10ms～5s；调制度：0～100%±5%；载波频率：1、10、10M档无调幅 |
| 输出信号特征 | 正弦波失真度 | ＜0.8%(测试条件：fo=1kHz、Uo=10Vp-p) |
| 三角波线性度 | >99%(输出幅度的10%～90%区域) |
| 脉冲波上(下)升沿时间(输出幅度的10％～90％) | ≤20ns(测试条件：fo=2MHz、Uo=10Vp-p)脉冲波，上升、下降沿过冲：≤5%Vo(50Ω负载) |
| 输出错接检测电压 | ≥±15V最大反向输入电压为±30V(测试条件：直流电平旋钮旋至“关”) |
| 输出信号频率稳定度 | ±0.1%/min(测试条件：频档选择在1k档整机预热15min) |
| 幅度显示 | 显示位数 | 三位(小数点自动定位) |
| 显示单位 | Vp-p或mVp-p、Vrms或mVrms |
| 显示误差 | Vo±20%±1个字(Vo输出信号的峰峰幅度值) |
| (负载电阻为50Ω)(负载电阻≥1MΩ时Vo读数需乘2) |
| 分辨率(50Ω负载) | 0.1Vp-p(衰减0dB)，10mVp-p(衰减20dB) |
| 1mVp-p(衰减40dB)，0.1mVp-p(衰减60dB) |
| 频率显示 | 显示范围 | 0.200Hz～20000kHz |
| 显示位数 | 五位(10.000Hz～20000KHz) |
| 四位(0.200Hz～9.999Hz) |
| 点频输出(选件) | 输出波形 | 正弦波 |
| 输出频率 | 50Hz |
| 功率输出(选件) | 输出功率 | ≥10W(4Ω负载) |
| 输出波形 | 正弦波 |
| 频率范围 | 20Hz～40kHz |
| 电源适应性及整机功耗 | 电压 | 220V±10% |
| 频率 | 50Hz±5% |
| 功耗 | ≤30VA |
| 外形尺寸(L×W×H) | 250×235×90(mm) |
| 重量 | 约3.5kg |
| 频率计数器技术参数 |
| 频率测量范围 | 0.2Hz～100MHz(高端可扩展至1GHz，为选用件) |
| 输入电压范围衰减器为0dB | 50mV～2V(10Hz～20MHz) |
| 100mV～2V(0.2Hz～10Hz、20MHz～1GHz) |
| 输入阻抗 | 500kΩ/30pF |
| 波形适应性 | 正弦波、方波 |
| 滤波器截止频率 | 大约100kHz(带内衰减，满足最小输入电压要求) |
| 测量时间 | 0.1s(fi＞10Hz) |
| 单个被测信号周期(fi＜10Hz) |
| 显示方式 | 显示范围 | 0.2000000Hz～999999.99kHz |
| 显示位数 | 八位 |
| 测量误差 | 时基误差±触发误差(触发误差：单周期测量时被测信号的信噪比优于40dB，则触发误差≤0.3%) |
| 时基 | 标称频率 | 10MHz |
| 频率稳定度 | ±5×10-5 /d |
