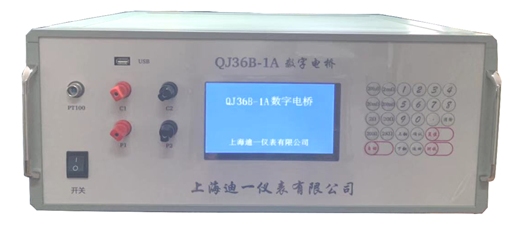

QJ36B-1A型数字直流电桥 使用说明书

一、概述

QJ36B-1A型数字电桥是新一代电缆、电线铜排、铝排等直流电阻的测试仪器，是凯尔文电桥和QJ36B-2型电桥的更新换代产品。QJ36B-1A型数字电桥最大测试电流为10A，采用7英寸真彩屏5位半显示，读数直观、测量精度高、稳定性好、自动量程操作更方便。本电桥有温度测量功能，能直接换算出20℃的电阻值。配有USB口插入U盘可以以EXCEL形式储存数据，网口可以与计算机通讯，测试数据可以由计算机保存并打印。本仪器技术性能能满足GB/T3048.4导体直流电阻试验标准

二、电桥主要特点

1. 采用7英寸真彩屏5位半显示，读数直观、测量精度高、稳定性好、自动量程操作更方便。

2.测量范围宽0-2 kΩ，最小分辨率：0.01 uΩ，准确度：0.05%

3.USB口可以插入U盘存放测试数据，网口与计算机通讯。

4.有测温功能。自动换算或20℃的标准电阻值。

5. QJ36B-1A增加了金属材料测试，和计算机通讯后可以画出材料的老化曲线图。

三.主要技术指标

1.使用环境

a.参比条件：温度20℃±0.5℃

相对湿度40％-60％（送检时，对实验室要求）

b..标称条件：温度10℃-30℃

相对湿度25％-75％

2.各量程主要参数见下表

3.供电电源：AC220V 50Hz±2

4.外形尺寸：560×520×270mm

5.重量：8kg

四、操作方法

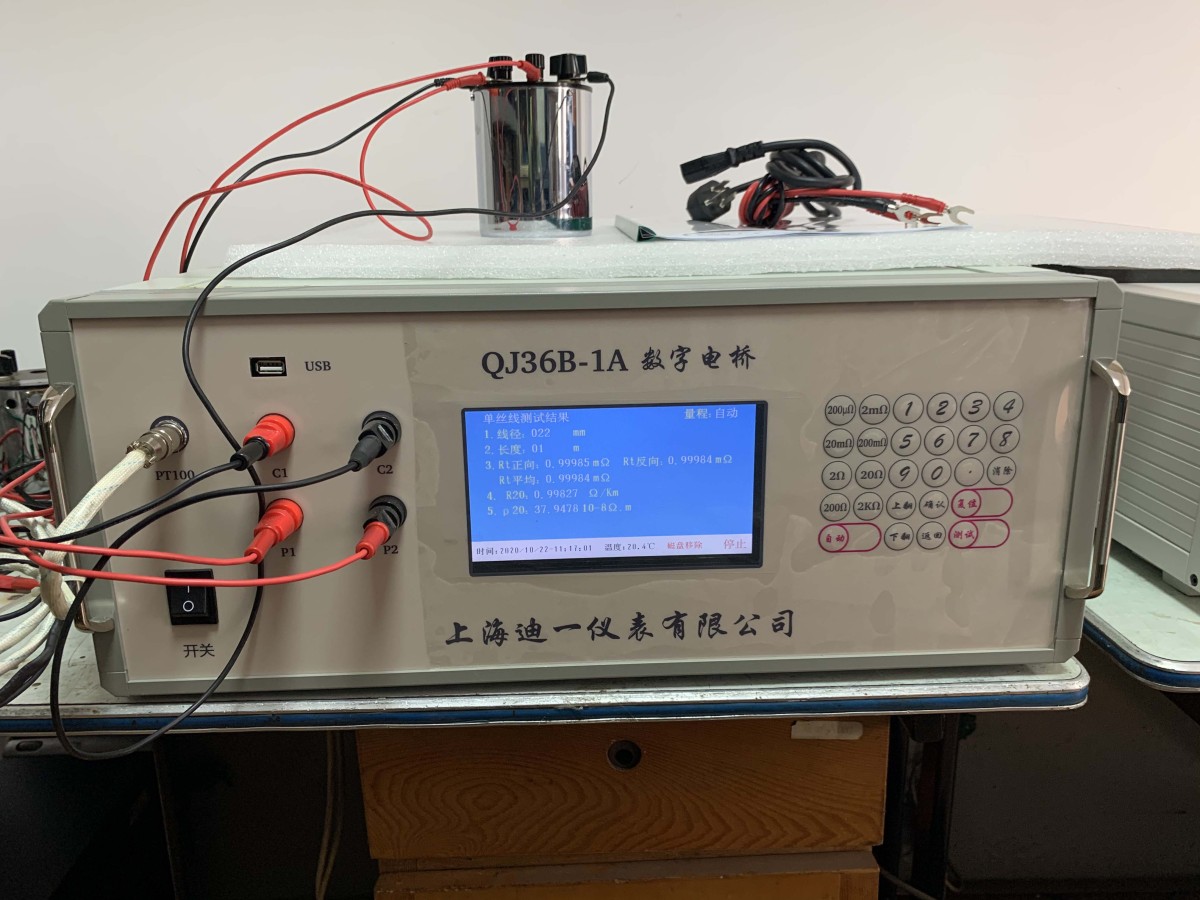

1．将电源线插入AC220V插座，将测试线接入电桥C₁、P₁、P₂、C₂。如图1

2.开机。

按上翻键和下翻键移动光标按“确认

3.电线电缆电阻测试

1）单丝线设置界面

按“上翻键”和“下翻键”移动光标按“确认键”确认

按“测试键”测试 注：导体温度系数α₂₀见表2

2)绞合线设置界面

按“上翻键”和“下翻键”移动光标按“确认键”确认

按“测试键”测试 注：导体温度系数α₂₀见表2

3）扁形线设置界面

按“上翻键”和“下翻键”移动光标按“确认键”确认

按“测试键”测试 注：导体温度系数α₂₀见表2

4)空心线设置界面

按“上翻键”和“下翻键”移动光标按“确认键”确认

按“测试键”测试 注：导体温度系数α₂₀见表2

四、金属材料电阻测试设置界面

按“上翻键”和“下翻键”移动光标按“确认键”确认

按“测试键”测试 注：导体温度系数α₂₀见表2

结果显示界面

五、量程选择

用户在大概知道试品电阻范围的情况下，可以选择手动量程，这样可以加快测试速度，也可以选择自动量程。

六、时间设置

在初始界面下，先按“下翻”键，再按“确认”键，3秒钟后，进入密码输入界面，按数字“8558”按确定，设置当前时间，用“上翻”“下翻”键切换年、月、日、时、分、秒，按“返回”键退出设置，数据自动保存。

七、注意事项

1．请在停机的状态下插入U盘或拔出U盘。

2.接通电源先预热30分钟。

3．过量程时电桥数据显示为“‐‐‐‐”。

4．电桥应避免外电磁场干扰，周围空气不含有腐蚀产品的灰尘和杂质。

5．电桥测试的电阻率仅供参考，不做计量

八、成套性

1．合格证 1份

2．使用说明 1份

3．测量导线 1副

4．电源线 1根

5．保险丝4A 4根

附表2导体温度系数

20℃时导体标准要求最大电阻值（Ω/km）

此表仅供用户参考
