绝缘电阻测试仪HY5683

型号:

HY5683

产品介绍

简要介绍

HY5683绝缘电阻测试仪采用高性能处理器控制，4.3寸 TFT-LCD显示。输出电压可任意设置1V～1000V，满足大部分测试需求。六量程测试，绝缘电阻测量范围可达10kΩ～10TΩ，高达30ms/次的采样速率，丰富的通讯接口，为自动化生产提供了优选测试解决方案。

产品特点

采用4.3寸 TFT-LCD显示，简洁面板操作

输出电压实时监视

绝缘电阻、漏电流双显示

充电时间、测试时间、放电时间可调

校正功能，全量程开路清零

针对容性材料的接触检查功能

选择位数显示功能 (5位/4位)

比较器功能，实现合格、不合格分选

分选判断音设置功能

快速放电功能

U盘数据记录

可存储100个测试文件，支持U盘文件存取

接口丰富，支持SCPI和MODBUS两种协议

测量应用

超高值电阻器

各种介质绝缘材料、设备和电线电缆

安规要求的绝缘测试

自动化测试系统

电容器绝缘电阻

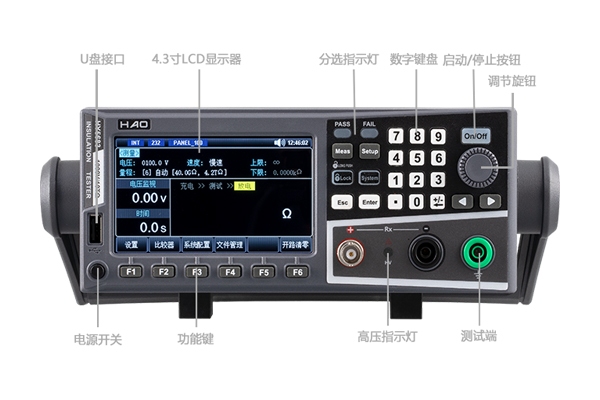

面板介绍

技术指标

测量参数	绝缘电阻、漏电流
输出电压	程控1V～1000V（DC）: 电压≥10V时调节步进1V 电压<10V 时调节步进0.1V
电压精度	电压≥10V时 1%±1V 电压<10V时 10%±0.1V
测量范围	电阻：10kΩ～10TΩ 电流：1mA～10pA
测量精度	1V ≤ 电压<10V	5% (小于1M)；1% (1M～100M)；5% (100M～10G)； 10% (大于10G)；
	10V ≤ 电压 ≤1000V	5% （小于1M）； 1% （1M～1G）； 3% （1G～10G）； 5%（10G～100G)； 10%（100G～1T）；15%（大于1T）；
测试速度	快速：30ms/次，中速：100ms/次，慢速：500ms/次
量程方式	自动、锁定、标称（根据比较器设置选择**量程）
最大充电电流	25mA±5mA
显示结果	电压、电流、电阻、分选结果、声光报警
触发方式	内部触发、手动触发、外部触发、总线触发
充电时间	0～999s
测试时间	0～999s
放电时间	0～999s
比较器功能	1组记录，判断上超（UFAIL）、合格（PASS）、下超（LFAIL）
校正功能	全量程开路清零
显示	4.3寸 TFT-LCD
存储与接口
USB HOST	有（最大支持128G U盘）
文件管理	可保存100个测试设置文件，支持U盘文件存取
U盘数据记录	有
控制接口	HANDLER ，FOOT
通讯协议	SCPI , Modbus RTU
通讯接口	RS232C , USB HOST , LAN 选配RS485
订货信息
标准配件	HY106：RS232通讯线 HY507:高压测试夹
