直流电子负载HY8200型

型号:

HY8200

产品介绍

简要介绍

HY8200系列直流电子负载，采用2.8英寸24位真彩色液晶显示，外观简洁，操作方便；借助4.8MHz高速同步电流电压采样及DSP技术，实现高达1mV/1mA测量分辨率，拥有较宽功率、电流和电压适应范围，特别适合电源及相关行业的测试测量；可编程电流上升和下降速率、高达5kHz动态电流带载模式、列表模式，可满足大部分的基础性研发需要；配有RS-232通信接口，采用标准SCPI协议，列表模式下具备快速卸载功能，实现与自动化生产线和测试系统(ATS)无缝连接。

产品特点

2.8英24位真彩色液晶屏显示，面板简洁，操作方便

最大功率400W，最大电流40A，最高电压500V

4.8MHz电流电压同步ADC采样

单通道400W或双通道200W,为客户提供多种选择方案

1mV/1mA最高测量分辨率，包含所有型号支持

高达5kHz动态电流测试，方便客户进行动态拉载

可编程电流上升下降速率，这个价位负载所独有

列表模式，功能丰富，支持自动测试，支持快速卸载

支持短路模拟

支持多种模式电池放电，包括CC、CR和CP

无极伺服，智能风扇温控系统

过电压、低电压、过电流、过功率、过热保护及电源反接告警

断电记忆功能

标准RS232接口，支持SCPI协议，方便组建自动化测试系统

配备上位机软件，实现远端操作和监控

测量应用

直流电源

自动化测试系统

D/D转换器

A/D 电源供应器

燃料电池

LED驱动电源

充电器

伺服器电源

电池

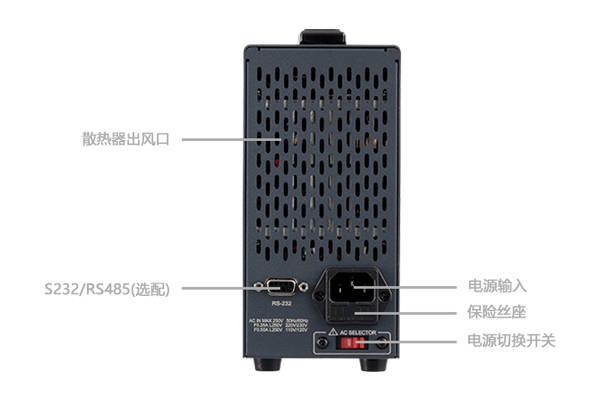

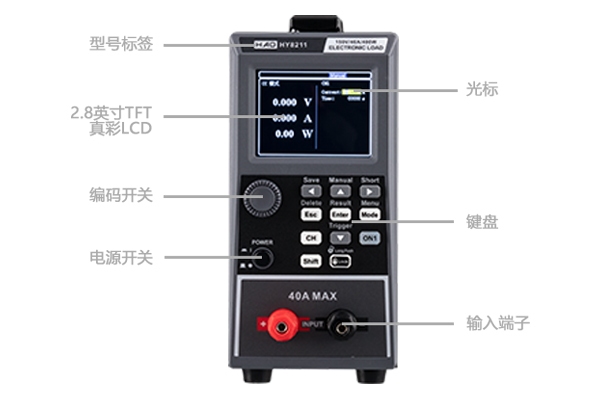

面板介绍

技术指标

型号		HY8211		HY8212		HY8213
额定值0～40℃	输入电压	0～150V		0～150V		0～500V
	输入电流	0～40A		0～20A(单组通道)		0～15A
	输入功率	400W		200W x 2		400W
	最小操作电压	2.0V @40A		2.0V @ 20A		3.0V @15A
CV模式	量程	0～15V	0～150V	0～15V	0.1～150V	0～50V	0～500V
	分辨率	1mV	10mV	1mV	10mV	1mV	10mV
	精度	±（0.1%+0.1%FS)
CC模式	量程	0～4A	0～40A	0～2A	0～20A	0～1.5A	0～15A
	分辨率	1mA	10mA	1mA	10mA	1mA	10mA
	精度	±（0.1%+0.1%FS)
CR模式	量程	0.05Ω～7.5kΩ		0.05Ω～7.5kΩ		0.1Ω～25kΩ
	分辨率	12bit		12bit		12bit
	精度	±（0.3%Vin/Rset+0.2%IF.S)
CP模式	量程	400W		200W (单组通道)		400W
	分辨率	10mW		10mW		10mW
	精度	±（0.1%+0.5%FS)
动态模式	T1&T2	100μS～50S/Res:100μS		100μS～50S/Res:100μS		100μS～50S/Res:100μS
	上升/下降斜率	0.08A/mS～0.4A/μS		0.04A/mS～0.2A/μS		0.03A/mS～0.15A/μs
	最小上升时间	100us
电压回读值	量程	0～15V	0～150V	0～15V	0～150V	0～50V	0～500V
	分辨率	1mV	10mV	1mV	10mV	5mV	50mV
	精度	±（0.1%+0.1%FS)
电流回读值	量程	0～4A	0～40A	0～2A	0～20A	0～1.5A	0～15A
	分辨率	1mA	10mA	0mA	10mA	1mA	10mA
	精度	±（0.1%+0.1%FS)
功率回读值	量程	400W		200W (单组通道)		400W
	分辨率	10mW		10mW		10mW
	精度	±（0.1%+0.5%FS)
过功率保护		延时保护，立即保护
过电流保护		延时保护，立即保护
过电压保护		延时保护，立即保护
过温度保护		≥85℃
短路		有
纹波显示		有
输入端子阻抗		300kΩ		300kΩ		1MΩ
保险丝规格		0.5A(110V)/0.25A(220V)
通讯接口		RS232
协议		SCPI
数据采集软件		有
随机标准附件		电源线
电源要求		110V/220V
		频率 50/60Hz
体积mm(长宽高)		88mmW174mmH300mmD
净重（kg）		3.5kg
订货信息
标准配件		HY108：RS232通讯线
