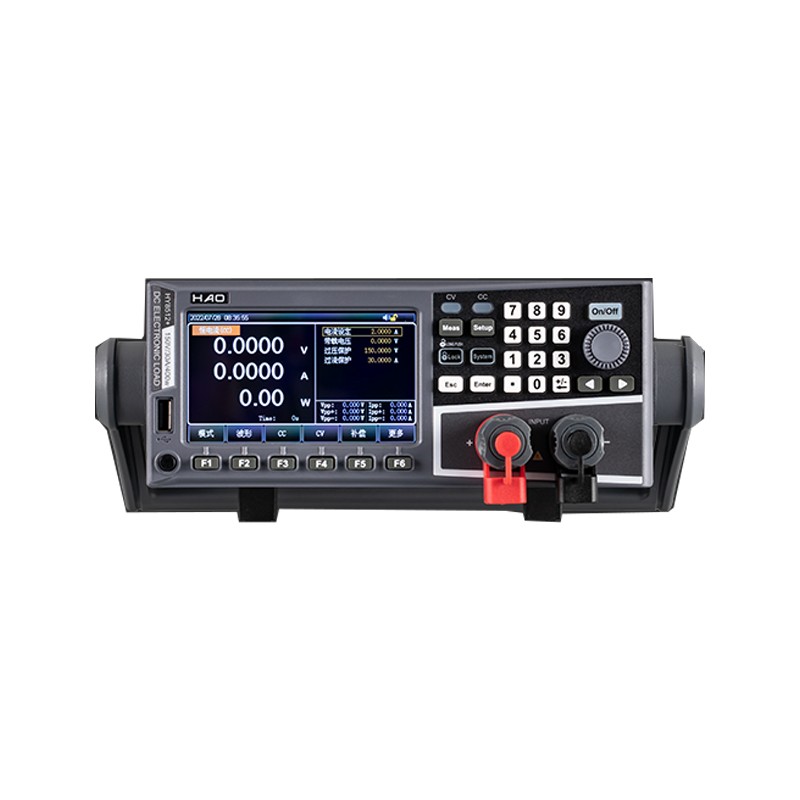

直流电子负载HY8500型

型号:

HY8500

产品介绍

产品详情

简要介绍

HY8500 系列直流电子负载是我司推出的新一代智能大屏高性价电子负载。高达500KHz的高速同步采样,高性能的DSP处理、内置自适应电压电流波形显示，方便瞬态测试及多方位的智能模拟及分析。快捷、高效、直观的LIST可编程自动测试模式，满足大部分的研发及测试需要。

产品特点

内置集成的高速示波器功能，直观显示电压、电流波形

4.3寸TFT液晶显示，所有测试结果与参数一目了然

500KHz同步采样，10Hz、10uA，0.1mV稳定解析度输出

50KHz动态模式(DYNA)拉载能力，可直接查看电流、电压峰谷波形，Vpp，Ipp量测

真实模拟LED功能

定电流、定电压、定电阻、定功率四种基本模式

支持过流保护测试(OCP)及最大功率点测试

支持时间测量(TIME)

支持过压保护测试(OVP)

支持电池内阻及电量测量

支持智能可编程自动测试(LIST)

测量应用

自动化应用：电源、充电器、驱动器、电池

串联应用：过流能力测试、可编程恒流源、5位半电流表、电流波形检测、可编程脉冲发生器、毫欧表、不同工况电机内阻等效测量

其他应用：LED模拟、电池模拟、电池内阻、智能可编程自动测试

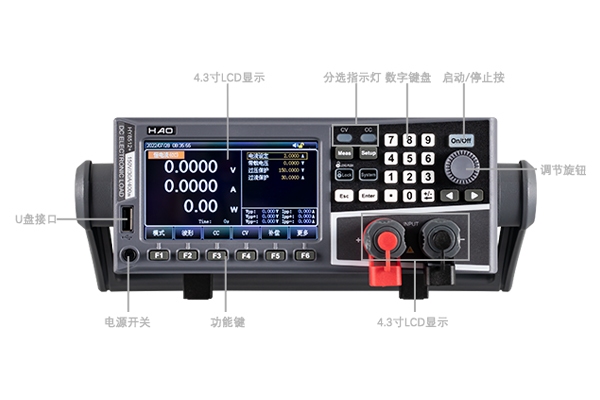

面板介绍

技术指标

型号		HY8511		HY8511+		HY8511B+
显示屏		LCD		LCD		LCD
额定值 0～40℃	输入电压	0～15V	0～150V	0～15V	0～150V	0～50V	0～500V
	输入电流	0～3A	0～30A	0～3A	0～30A	0～1.5A	0～15A
	输入功率	150W		200W		200W
	最小操作电压	1.4V at 30A		1.4V at 30A		2.8V at 15A
定电圧模式	量程	0.1～15V	0.1～150V	0.1～15V	0.1～150V	0.1～50V	0.1～500V
	分辨率	1mV	10mV	1mV	10mV	1mV	10mV
	精度	±（0.03%+0.05%FS)		±（0.03%+0.05%FS)		±（0.03%+0.05%FS)
定电流模式	量程	0～3A	0～30A	0～3A	0～30A	0～1.5A	0～15A
	分辨率	0.1mA	1mA	0.1mA	1mA	0.1mA	1mA
	精度	±（0.03+0.05%FS)		±（0.03+0.05%FS)		±（0.03%+0.05%FS)
定电阻模式	量程	0.05Ω～10kΩ		0.05Ω～10kΩ		0.05Ω～10kΩ
	分辨率	16bit		16bit		16bit
	精度	(0.1+0.01R)%		(0.1+0.01R)%		(0.1+0.02R)%
定功率模式	量程	150W		200W		200W
	分辨率	10mW		10mW		10mW
	精度	±（0.1%+0.1%FS)		±（0.1%+0.1%FS)		±（0.1%+0.1%FS)
动态	T1&T2	10μS～50S/Res:1μS		10μS～50S/Res:1μS		10μS～50S/Res:1μS
	精度	1μS/1mS±100ppm		1μS/1mS±100ppm		1μS/1mS±100ppm
	上升/下降斜率	0.6A/mS～3A/μS		0.6A/mS～3A/μS		0.3A/mS～1.5A/μS
	最小上升时间	10us		10us		10us
电压回读值	量程	0～15V	0～150V	0～15V	0～150V	0～50V	0～500V
	分辨率	0.1mV	1mV	0.1mV	1mV	0.1mV	1mV
	精度	±（0.02%+0.03%FS)		±（0.02%+0.03%FS)		±（0.02%+0.03%FS)
电流回读值	量程	0～3A	0～30A	0～3A	0～30A	0～3A	0～30A
	分辨率	0.1mA	1mA	0.1mA	1mA	0.01mA	0.1mA
	精度	±（0.03%+0.05%FS)		±（0.03%+0.05%FS)		±（0.03%+0.05%FS)
功率回读值	量程	150W		200W		200W
	分辨率	10mW		10mW		10mW
	精度	±（0.1%+0.1%FS)		±（0.1%+0.1%FS)		±（0.1%+0.1%FS)
过功率保护		≥152W延时保护，≥165W立即保护		≥202W延时保护，≥220W立即保护		≥202W延时保护，≥220W立即保护
过电流保护		≥30.3A延时保护，≥33A立即保护		≥30.3A延时保护，≥33A立即保护		≥15.2A延时保护，≥16.5A立即保护
过电压保护		≥152V延时保护，≥165V立即保护		≥152V延时保护，≥165V立即保护		≥505V延时保护，≥550V立即保护
过温度保护		≥85℃		≥85℃		≥85℃
短路	电流（CC)	≥3A	≥30A	≥3A	≥30A	≤1.5A	≤15A
	电压 (CV)	0V	0V	0V	0V	0V	0V
	电阻 (CR)	35mΩ	35mΩ	35mΩ	35mΩ	35mΩ	35mΩ
紋波顯示		有		有		有
波形记录		无		有		有
測試模式		CC ,CV, CR, CP, 动态, 列表, 组合, OCP/OVP, CR-LED, 电池, 负载效应, OVP, 短路, 时间共14种测试模式		CC ,CV, CR, CP, 动态, 列表, 组合, OCP/OVP, CR-LED, 电池, 负载效应, OVP, 短路, 时间共14种测试模式		CC ,CV, CR, CP, 动态, 列表, 组合, OCP/OVP, CR-LED, 电池, 负载效应, OVP, 短路, 时间共14种测试模式
输入端子阻抗		300KΩ		300KΩ		1MΩ
保险丝规格		0.5A(110V)/0.25A(220V)		0.5A(110V)/0.25A(220V)		0.5A(110V)/0.25A(220V)
通讯接口		RS232		RS232		RS232
协议		SCPI		SCPI		SCPI
数据采集软件		有		有		有
电源要求		110V/220V 频率 50/60Hz		110V/220V 频率 50/60Hz		110V/220V 频率 50/60Hz
体积mm(长宽高)		214W88H340Dmm		214W88H340Dmm		214W88H340Dmm
净重（kg）		4.0KG		4.0KG		4.5KG
订货信息
标准配件		HY106：RS232通讯电缆
