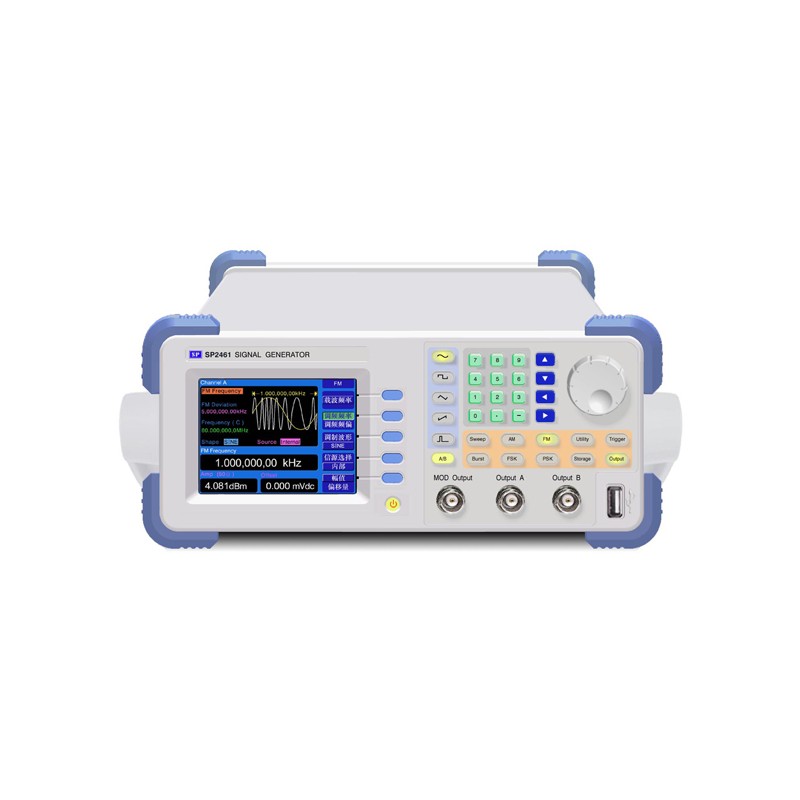

SP2461数字合成高频标准信号发生器系列，是使用直接数字合成技术，实现1μHz （fc ≤ 80MHz）和1Hz（fc > 80MHz）的频率分辨率，频率覆盖100μHz～300MHz，电平覆盖可达-127dBm～+13dBm，可选配USB接口和GPIB接口，其面板采用3.5″QVGA彩色液晶显示，使操作更加直观方便，是新一代的高性能合成信号发生器。
产品特点
采用3.5″QVGA彩色液晶显示，导电按键功能控制，读数清晰操作简便
数字化调制技术
具有A、B路输出功能
120dB程控衰减,实现微伏信号输出
自动电平控制电路，有效保证输出幅度的稳定
外标频输入,实现全频段更高频率精度
载波频率、电平、调制任意存储调用
SMT工艺生产，可靠性高
带RS232接口，可选配USB接口和GPIB接口
技术指标
名 称 | 技 术 指 标 |
型 号 | 2461-Ⅰ型 | SP2461-Ⅱ型 | SP2461-Ⅲ型 | SP2461-Ⅳ型 | SP2461-Ⅴ型 |
频 率 特 性 |
频率范围 | 100μHz～80MHz | 100μHz～110MHz | 100μHz～150MHz | 100μHz～200MHz | 100μHz～300MHz |
频率分辨率 | 1µHz(fc≤80MHZ) 1Hz(fc>80MHz) |
频率精度 | ±2.5ppm |
输出功率范围 | -127dBm～+13dBm |
输出电平分辨率 | 0.1dB |
衰减精度 | ±2dB |
输出阻抗 | 50Ω,VSWR<1.5 |
频 谱 纯 度 |
谐波 | <-30dBc(输出电平≤+4dBm) |
分谐波 | <-40dBc (输出电平≤+4dBm) |
非谐波 | <-40dBc (输出电平≤+4dBm, 偏离载频≥5kHz ) |
调 频 |
峰值频率偏移 | fc/2 (载波频率 +偏移≤80.1MHz, 载频≤80MHz) |
峰值频率偏移 | 0～100kHz (载频>80MHz) |
调 幅 | 1～120% (载频≤80MHz) 1～80% (载频＞80MHz) |
FSK调制 | F1和F2在各频率分段内任意设定 |
PSK调制 | 相位1 (P1) 和相位2 (P2) 范围: 0～360°(载频≤80MHz) |
猝发 | 猝发计数:1～10000个周期 (载频 ≤80MHz) |
频率扫描 | 扫描速率: 1ms～800s 线性 (载频≤ 80MHz) 100ms～800s 对数(载频≤80MHz) 步进时间: 10ms～800s (载频>80MHz) |
B 路 输 出 插 件 |
输出频率 | 频率范围：100μHz～2MHz |
频率最小分辨率：100μHz |
频率稳定度：优于±5×10-6 |
输出幅度 | 幅度范围：100mVp-p～6Vp-p (高阻) 50mVp-p～3Vp-p (50Ω) |
最小分辨率：±0.1mVp-p |
幅度误差：≤0.5% ±5mVp-p ( F≤100kHz ) |
失真度：≤1% (输出幅度2Vp-p , f = 1kHz) |
输出阻抗 | 50Ω |
输出波形 | 正弦波、方波、三角波、正锯齿波、脉冲波 |
脉冲波(或方波)升降时间 | ≤500ns |
A/B正弦信号相位差范围 | 0.0～360.0度 |
接口 | 标配RS232，可选配GPIB、USB接口 |
外形尺寸 | 255mm×100×370mm |
重量 | 4kg |
| | | | | | | | |
