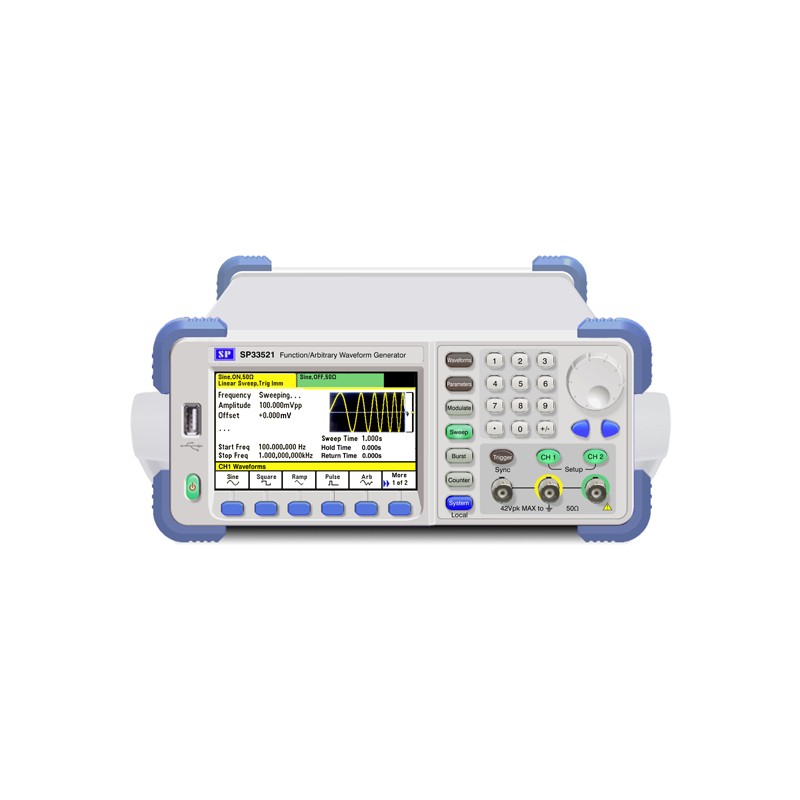

SP33521系列函数/任意波形发生器是一款采用扩展精细差值技术的信号发生器，可提供比以往DDS 信号发生器更出色的性能，提升保真度和灵活性。它可以内置任意波信号发生模块。它的众多性能使该款仪器是您目前和今后各种测量方案的优先选择。4.3英寸彩色TFT LCD显示屏，支持中英文界面，能够帮助您加快开发速度、提升产品品质和可靠性。
产品特点
输出正弦波、方波、脉冲波、斜波、噪声、直流及任意波形
内置50余种任意波形,配Arb Buliding任意波编辑软件
150MSa/s采样率，14bits垂直分辨率，双通道输出
全数字调制: AM、DSSC AM、FM、PM、ASK、FSK、BPSK
总谐波失真低至0.2%
多种接口：USB(Device,Host支持U盘读写)、LAN、GPIB(选)
可选配扫频仪功能插件、功率计插件或功率信号输出插件
内置6位/秒，250MHz频率计数器
技术指标
名 称 | 技 术 指 标 |
型 号 | SP33521-06 | SP33521-11 | SP33521-21 | SP33521-31 | SP33521-46 |
频 率 特 性 |
正弦波 | 1μHz ～ 6 MHz | 1μHz～ 11 MHz | 1μHz～21 MHz | 1μHz ～ 31 MHz | 1μHz～ 46 MHz |
方波，脉冲波 | 1μHz ～ 6 MHz | 1μHz～ 11 MHz | 1μHz～15 MHz | 1μHz ～ 15 MHz | 1μHz～ 15 MHz |
斜波 | 1μHz ～ 1 MHz | 1μHz～ 1 MHz | 1μHz～ 1 MHz | 1μHz ～ 1 MHz | 1μHz ～ 1 MHz |
任意波 | 1μSa/s ～ 50 MSa/s |
噪声 | 30 MHz带宽白噪声 |
分辨率 | 1μHz |
准确度 | ±50ppm |
正 弦 波 频 谱 纯 度 |
谐波失真 | < -70dBc < 20kHz < -50dBc 20kHz ～ 1MHz < -40dBc 1MHz ～ 30MHz < -30dBc 30MHz ～ 60MHz |
寄生信号 | ≤ 10MHz ： <-70dBc（典型值） > 10MHz： <-70dBc+6dB /倍频程（典型值） |
相位噪声 | 10 MHz，0dBm，10kHz偏置： ≤-108 dBc/Hz |
方 波 |
上升/下降沿 | 18ns |
过冲 | ≤2% (CH1 50Ω) |
占空比 | 0.1% ～ 99.9% 分辨率 0.1% |
抖动 | ≤200ps rms（标称值） |
斜 波 |
线性度 | ≤0.1% 从信号的5% 至95% |
对称性 | 0.0% ～ 100.0% 分辨率 0.1% (0% 是指负斜波, 100% 是指正斜波, 50% 是指三角波) |
脉 冲 波 |
上升/下降沿 | 18ns |
脉冲宽度 | 28.5 ns ～ 周期 - 28.5 ns 分辨率 0.1ns |
过冲 | ≤2% (CH1 50Ω) |
抖动 | ≤200ps rms（标称值） |
噪声 | 30 MHz带宽白噪声(-3 dB) 重复周期大于50年 |
任 意 波 |
采样率 | 1μSa/s ～ 50 MSa/s 分辨率 1μSa/s |
波形长度 | CH1: 8～16384 Samples CH2:8～2048 Samples 分辨率：1Sample |
垂直分辨率 | 14 bits |
幅 度 特 性 |
范围 | CH1: 2mVpp～ 20Vpp(High Z) ≤20MHz CH2: 2mVpp～ 6Vpp(High Z) ≤60MHz 2mVpp～ 10Vpp(High Z) ≤60MHz |
平坦度 | <100kHz: ±0.5dB 100kHz ～ 60MHz: ±1dB |
精度 | ±1%设置值±1mVpp，1kHz 正弦波 |
偏移电平范围 | CH1: ±(10 VDC –AC峰值/2) (High Z) CH2: ±(3 VDC –AC峰值/2) (High Z) |
调 制 特 性（CH1） |
DSSC AM | 调制深度：0.0%～ 120.0% 分辨率 0.1% 调制频率：1μHz ～ 100 kHz |
FM | 调制深度：0 ～(载波频率)/2 分辨率 1uHz 调制频率：1μHz ～ 100 kHz |
PM | 调制深度：0.0° ～ 360.0° 分辨率 0.1° 调制频率：1μHz ～ 100 kHz |
FSK | 切换速率：1μHz ～1 MHz 分辨率 1μHz |
BPSK | 跳变相位：0.0° ～ 360.0° 分辨率 0.1° 切换速率：1μHz ～1 MHz 分辨率 1μHz |
ASK | 跳变幅度：2mVpp～ 20Vpp (High Z) 切换速率：1μHz ～1 MHz 分辨率 1μHz |
扫 描 特 性（CH1） |
载波波形 | 正弦波、方波、斜波、脉冲波 |
扫描模式 | 线性/对数 (Linear/Log) |
扫描时间 | 0.001 s ～ 1000 s 分辨率 1mSec |
猝 发 特 性（CH1） |
载波波形 | 正弦波、方波、斜波、脉冲波、任意波 |
起始相位 | 0.0 ～ 360.0° 分辨率 0.1° |
猝发波形个数 | 1 ～ 1000000 分辨率 1 |
间隔时间 | 1μS ～ 1000 S 分辨率 1μS |
频 率 计 |
频率范围 | 10Hz ～ 250 MHz AC耦合 |
精度 | 6 位/秒 |
扫 频 仪（选 件） |
频率范围 | 1KHz ～ 60 MHz（最大） |
动态范围 | +15dBm～ -60dBm ±1dB（精度） |
功 率 计（选 件） |
频率范围 | 1KHz ～ 100 MHz |
动态范围 | +15dBm～ -60dBm ±1dB（精度，需设置补偿频率） 可同时显示有效值 |
功 率 信 号 输 出 模 块（选 件） |
带宽 | 10Hz ～ 200 kHz |
输出功率 | 8W 负载8Ω |
输出阻抗 | 2Ω |
电源电压 | 100V ～ 240V (47Hz ～ 63Hz) |
机械尺寸 | 260mm宽× 105mm高 ×290mm深 |
