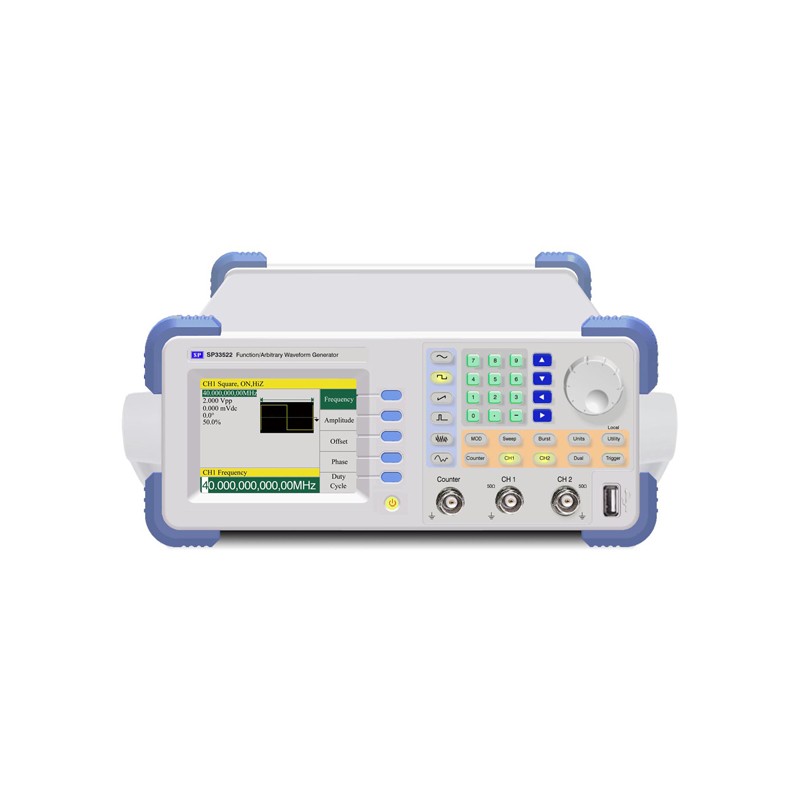

SP33522函数/任意波信号发生器是一款采用新型数字滤波技术的信号发生器，能够输出高精度、高稳定度、低失真、低抖动的信号波形。它可以内置任意波信号发生模块。它的众多性能使该款仪器是您目前和今后各种测量方案的优先选择。
产品特点
采用新型数字滤波技术实现低抖动输出,边沿抖动≤50ps rms
内嵌400MSa/s任意波形发生器
精准的脉冲波形，边沿可调
正弦波形输出1μHz ～ 88MHz/128MHz/160MHz
小信号幅度可达1mVpp (50 Ω)
全数字调制
输出多种标准波形
机箱造型美观大方，按键操作舒适灵活
大屏TFT LCD显示，界面友好直观
内置16384 Points 的可下载的任意波形发生存储器
可选的GPIB接口、LAN接口
内置8 digits/s，1000MHz带宽的计数器
技术指标
名 称 | 技 术 指 标 |
采样速度 | 400Msa/s |
输出波形 | 正弦波、方波、脉冲波、斜波、噪声波、直流、任意波形、调幅、调频、调相、脉宽调制、FSK、PSK、频率扫描、猝发等多种波形。 |
输出频率 | 正弦波 1μHz～88/128/160MHz |
方波/脉冲波 1μHz～40MHz |
斜波 1μHz～4MHz |
噪声带宽 400MHz |
任意波采样率 1μHz～40MHz |
分辨率 1μHz |
精度 ≤±5×10-6 |
稳定度 ≤±1×10-6 |
波形特性 | 正弦波 ≤0.2% (1Vpp DC<1 ≤20kHz) |
方波/脉冲波 占空比 0.1%～99.9% resolution 0.1% |
上升下降沿 6ns～1μs resolution 0.1ns |
沿抖动 ≤100ps rms |
最小脉冲脉宽 6ns |
斜波对称性 0.0%～100.0% resolution 0.1ns |
任意波波形长度 16384 |
输出幅度 | 1mVp-p～10Vp-p f≤40MHz (50Ω) |
1mVp-p～5Vp-p 40MHz≤100MHz (50Ω) |
1mVp-p～2.5Vp-p 100MHz≤130MHz (50Ω) |
1mVp-p～1.5Vp-p 130MHz≤160MHz (50Ω) |
分辨率4位有效数字 14bits |
精度≤±1% 设置值±1mVpp 1kHz时 |
平坦度 | ≤±0.2dB f≤10MHz |
≤±0.4dB 10MHz≤60MHz |
≤±0.8dB 60MHz≤100MHz |
≤±1.0dB 100MHz≤160MHz |
输出直流偏移 | ±（10VDC-AC峰值） （High Z） |
分辨率 4位有效数字 14bits |
精度 ≤±1%偏置设置值±0.25%幅度设置值±2mV |
调制 | AM调制度 0.0%～120.0% resolution 0.1% |
精度 ±1.0% |
FM调制深度 1μHz～载波频率/2 resolution 1μHz |
PM调制深度 0.0°～360.0° resolution 0.10 |
PWM调制深度 0.0ns～width-12ns resolution 0.1ns |
FSK/PSK切换速率 1μHz～1MHz resolution 1μHz |
频率扫描 | 线性/对数 |
扫描时间 0.001s～3600s resolution 1mSec |
保持时间 0.001s～3600s resolution 1mSec |
返回时间 0.001s～3600s resolution 1mSec |
触发源 内/外/单次 |
猝发 | N cycles/gated |
起始相位 0.0～360.0° resolution 0.1° |
波形个数 1～100000000 resolution 1个 |
猝发周期 1μs～1000s resolution 1μS |
触发源 内/外/单次 |
测频计数 | 测频 10Hz～1000MHz |
接口 | I/O Interface USB、LAN、GPIB |
外形尺寸 | 260mm×105mm×290mm （W×H×D） |
重量 | 2.5kg |
