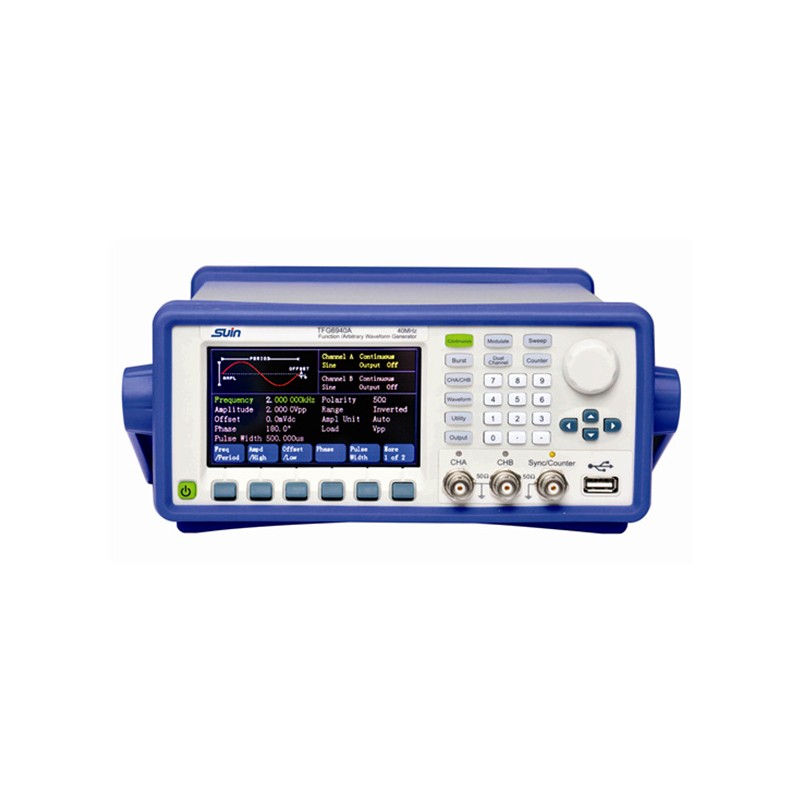

TFG6900A 系列 函数/任意波形发生器采用直接数字合成技术（DDS）, 大规模集成电路（FPGA），软核嵌入式系统（SOPC）。具有优异的技术指标和强大的功能特性，使您能够快速地完成各种测量工作。大屏幕彩色液晶显示界面可以显示出波形图和多种工作参数，简单易用的键盘和旋钮更便于仪器的操作。
性能特点：
具有A、B两个独立的输出通道，两通道特性相同
两通道频率、幅度和偏移可联动输入，两通道输出可叠加
具有5种标准波形，50种内置任意波形，5种用户定义任意波形
频率精度50ppm，分辨率1μHz
幅度和偏移精度1％，分辨率0.2mV
可输出FM、AM、PM、PWM、FSK、BPSK、SUM调制信号
可输出线性或对数频率扫描信号，可输出设置周期数目的猝发信号
配置RS232接口、USB设备接口，U盘存储器接口
技术参数
产品型号 | TFG6920A | TFG6930A | TFG6940A | TFG6960A |
频率特性 | 频率范围 | 正弦波 | 1μHz～20MHz | 1μHz～30MHz | 1μHz～40MHz | 1μHz～60MHz |
其它波形 | 方波、脉冲波：1μHz～10MHz 任意波形：1μHz～5MHz |
频率分辩率 | 1μHz |
频率准确度 | ±（50ppm +1μHz） |
波形特性 | 波形种类 | 具有5种标准波形，50种内置任意波形，5种用户定义任意波形 |
波形长度 | 4096点 |
采样率 | 120 MSa/s | 150MSa/s |
幅度分辨率 | 14 bits （CHA） 10 bits （CHB） |
幅度特性 | 幅度范围 | 频率≤20MHz | 0.1mVp-p～10Vp-p (50Ω负载) 0.2mVp-p～20Vp-p(开路) |
频率＞20MHz | 0.1mVp-p～7.5Vp-p(50Ω负载) 0.2mVp-p～15Vp-p(开路) |
幅度分辩率 | 1mVp-p（幅度≥1Vp-p,50Ω负载） 0.1mVp-p（幅度＜1Vp-p,50Ω负载） 2mVp-p（幅度≥2Vp-p, 开路） 0.2mVp-p（幅度＜2Vp-p,开路） |
偏移特性 | 偏移范围 | ±5Vdc(50Ω负载) ±10Vdc(开路) |
偏移分辨率 | 1mVdc（偏移≥0.5Vdc,50Ω负载） 0.1mVdc（偏移＜0.5Vdc,50Ω负载） 2mVdc （偏移≥1Vdc,开路） 0.2mVdc （偏移＜1Vdc,开路） |
扫描特性 CHA | 频率扫描 | 扫描范围 | 全频率范围 |
扫描时间 | 50ms～500s |
扫描模式 | 线性、对数 |
列表扫描 | 列表长度 | 600个 |
调制特性 CHA | FM、AM、 PM、PWM、 Sum调制 | 载波波形 | 正弦波，方波，锯齿波等（PWM仅脉冲波） |
调制波形 | 正弦波，方波，锯齿波等 |
调制频率 | 1μHz～100kHz |
FSK、BPSK调制 | 载波波形 | 正弦波，方波，锯齿波等 |
调制源 | 内部、外部 |
猝发特性 CHA | 输出模式 | 计数猝发、门控输出 |
猝发周期 | 1μs～500s |
猝发计数 | 1～1000000个 |
触发源 | 内部、外部、手动 |
计数器 | 频率测量 | 10mHz～350MHz |
周期 脉冲宽度测量 | 100ns ～ 20s |
占空比测量 | 1％～99％ |
分辨率 | 6位/秒 |
功率放大器 （选件） | 频率 | 1Hz～200kHz |
电压放大 | 2倍 |
输出功率 | 8W(负载8Ω) 2W(负载50Ω) 频率≤100kHz |
3W(负载8Ω) 1W(负载50Ω) 频率≤200kHz |
温补晶振 （选件） | 频率稳定度 | ±2ppm（0℃～40℃） |
机械特性 | 外形尺寸/重量 | 256×102×322mm3 / 约3kg |
