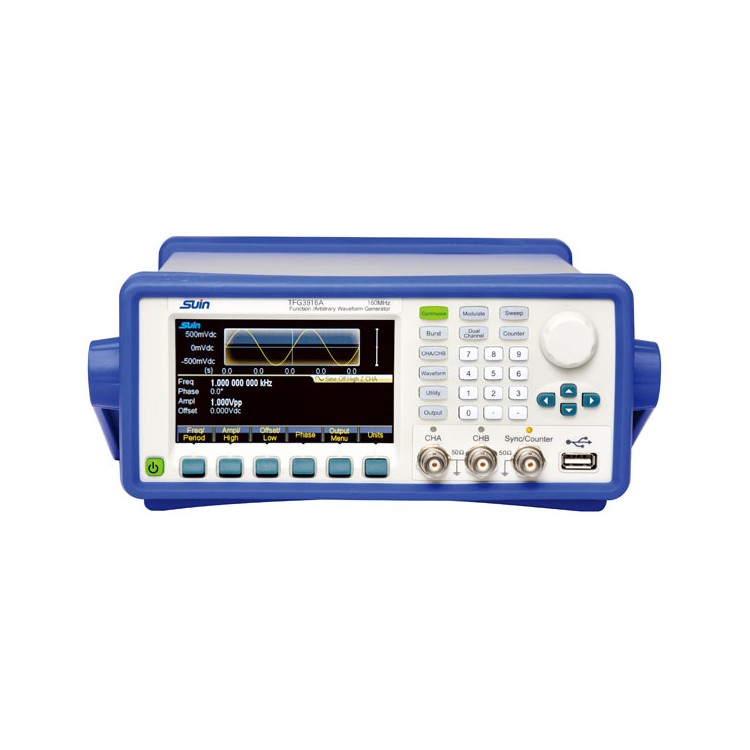

TFG3900A 系列 函数/任意波形发生器采用直接数字合成技术（DDS）, 大规模集成电路（FPGA），软核嵌入式系统（SOPC），采样速率达到 500MSa/s。具有优异的技术指标和强大的功能特性，使您能够快速地完成各种测量工作。4.3 寸彩色液晶屏可以显示出波形图和多种工作参数，简单易用的键盘和旋钮更便于仪器的操作。
性能特点：
频率范围：正弦波：1μHz～160MHz
CHA和CHB两个独立输出通道，特性相同
仪器具有5种标准波形、10种任意波形和135种内建波形
频率准确度：1ppm，分辨率1μHz
幅度和偏移分辨率高可达0.1mV
可以生成多达50次谐波的合成波形，各次谐波的幅度和相位可以独立设置
具有调AM、FM、PM、PWM、FSK、BPSK功能
配置LAN接口、USB设备接口，U盘存储器接口
技术参数
| 型号 | TFG3908A | TFG3912A | TFG3916A |
| 频率 |
| 范围 | 正弦波 | 1μHz～80MHz | 1μHz～120MHz | 1μHz～160MHz |
| 方形，脉冲 | 1μHz～30MHz | 1μHz～40MHz | 1μHz～50MHz |
| 随意的 | 1μHz～30MHz |
| 斜坡 | 1μHz～5MHz |
| 解析度 | 1μHz |
| 准确性 | ±(2ppm+1μHz) |
| 波形 |
| 类型 | 150种，包括正弦、平方、斜坡、脉冲、噪声、PRBS、指数、对数、正切、高斯、心脏、地震等。 |
| 长度 | 16384点 |
| 采样率 | 500MSa/s |
| 垂直分辨率 | 14 位 |
| 振幅 |
| 范围 | 频率≤40MHz | 1mVpp ～ 10Vpp(50Ω负载) |
| 频率≤80MHz | 1mVpp ～ 5Vpp(50Ω负载) |
| 频率≤120MHz | 1mVpp ～ 2.5Vpp(50Ω负载) |
| 频率>120MHz | 1mVpp ～ 2Vpp(50Ω负载) |
| 准确性 | ±(设定值×1%＋2mVpp) |
| 平坦度（相对于 1MHz 正弦波） | ±0.2dBm,频率＜80MHz |
| ±0.3dBm，频率≥80MHz |
| 抵消 |
| 范围 | ±10Vpk (ac+dc, 开路) ±5Vpk(50Ω负载) |
| 准确性 | ±（设定值×1%＋2mV＋幅度的0.5%） |
| 调制 |
| FM、AM、PM、PWM、SUM 调制 | 调制频率 | 1mHz ～ 100kHz (FM, AM, PM, PWM), 1mHz～1MHz (总和) |
| AM 调制深度 | 0% ～ 120% |
| 相位偏差 | 0° ～ 360° |
| 脉冲宽度偏差 | 0% ～ 99% |
| 和振幅 | 0% ～ 100% |
| 来源 | 内部外部 |
FSK、4FSK、QFSK、 PSK、4PSK、QPSK、 询问，OSK | 希望频率 | 1μHz ～ 最大频率 |
| 希望率 | 1MHz～1MHz |
| 触发源 | 内部外部 |
| 扫 |
| 波形 | 正弦、方波、斜坡等 |
| 类型 | 线性、对数、列表 |
| 扫描时间 | 1ms 到 500s |
| 返回/保持/间隔时间 | 0 到 500 秒 |
| 触发源 | 内部、外部或手动 |
| 爆裂 |
| 波形 | 正弦、方波、斜坡等。 |
| 时期 | 1μs～500s |
| 突发计数 | 1 ～ 100000000 |
| 开始/停止阶段 | 0° ～ 360° |
| 触发源 | 内部、外部、手动 |
| 通道耦合 |
| 频率耦合 | 频率比、频率差 |
| 幅度偏移耦合 | 幅度差、偏移差 |
| 波形耦合 | 合成幅度，0% ～ 100% |
| 同步输出 |
| 等级 | 兼容TTL，上升/下降时间≤10nS |
| 阻抗 | 50Ω（典型） |
| 柜台 |
| 频率范围 | 0.01Hz ～ 350MHz 分辨率：7位/秒 |
| 周期、脉冲宽度测量 | 100ns ～ 20s |
| 占空比测量 | 0.1% ～ 99.9% |
| 一般特征 |
| 力量 | 交流 100 ～ 240V, 45 ～ 65Hz, ＜30VA |
| 尺寸和重量 | 367×256×106 毫米，3.7 公斤 |
