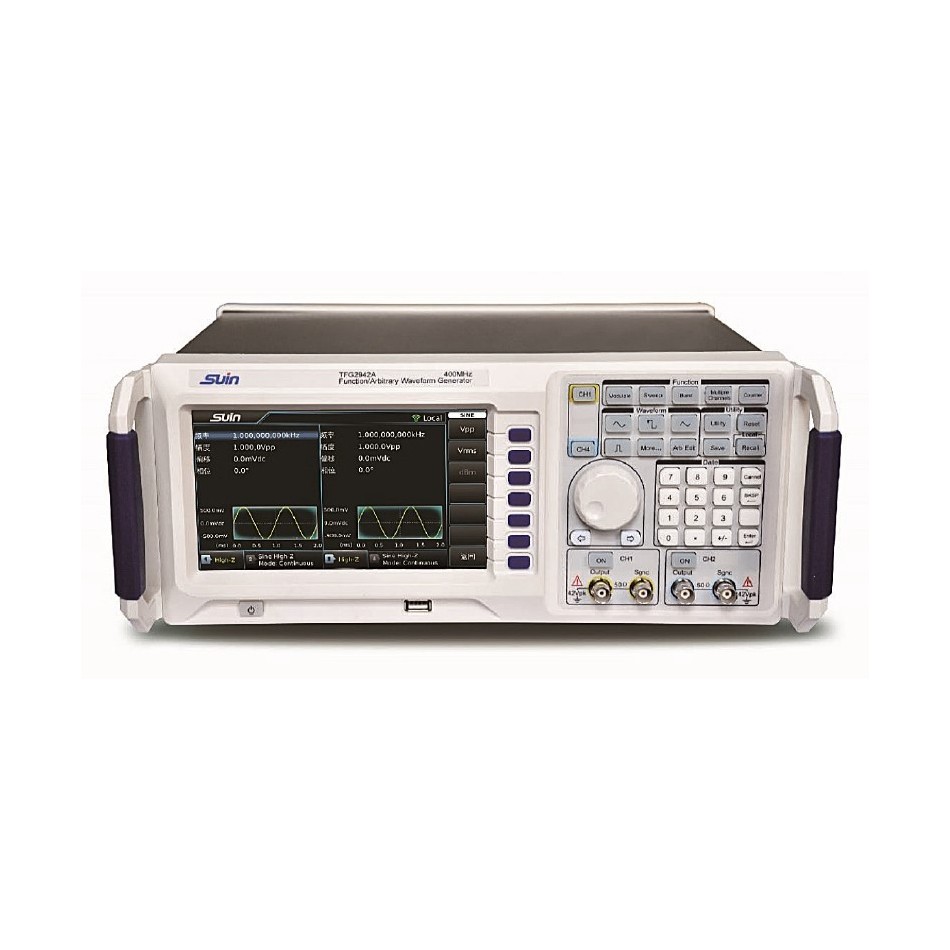

函数/任意波形发生器TFG2900A型

函数/任意波形发生器TFG2900A型

型号:	TFG2922A, TFG2924A, TFG2932A, TFG2934A, TFG2942A, TFG2944A

产品介绍

TFG2900A系列具有函数发生器、任意波形发生器、噪声发生器、脉冲发生器、谐波发生器和频率计数器6大功能。该系列包括双通道和四通道型号，完全相等。

性能特点：

●具有四个独立的输出通道，四个通道特性相同

●正弦波频率上限分别是400MHz、300MHz和200MHz

●频率分辨率1μHz，采样速率1.2GSa/s

●具有正弦波、方波、指数、对数等165种波形

●FM、AM、PM、PWM、SUM、FSK、ASK等13种调制

●线性频率扫描和对数频率扫描信号以及高速跳频的频率序列输出

●7寸彩色TFT800×480触摸屏液晶屏

●谐波50次

技术参数

型号		TFG2922A	TFG2924A	TFG2932A	TFG2934A	TFG2942A	TFG2944A
通道		2	4	2	4	2	4
频率
正弦波		1μHz～200MHz		1μHz～30MHz		1μHz～400MHz
方波		1μHz～120MHz
脉冲波		1μHz～80MHz
锯齿波		1μHz～6MHz
其他波形		1μHz～50MHz
解析度		1μHz
准确性		±1ppm
波形
波形种类		165种包括：Sine、Square、Ramp、Pulse、Noise、DC、PRBS、内置任意波形和用户自定义谐波等。
采样率		1.2GSa/s
垂直分辨率		14 位
任意波形	样本速度	1uSa/s～200MSa/s
	长度	2～32M点
	解析度	14 位
方波	过冲时间	≤2.5ns
	占孔比	0.01％～99.99％
脉冲波	边沿时间	2.5ns ～1.2s
	脉冲宽度	4ns～(1000000s～4ns)
正弦波
总失真度		≤0.2% (20Hz～20kHz, 20Vpp)
相位噪声		<-140dBc @ 10MHz（0dBm，10kHz 偏移）
振幅
范围（50Ω 加载）	f ≤40MHz	1mVpp～10Vpp
	f ≤100MHz	1mVpp～5Vpp
	f≤200MHz _	1mVpp～2Vpp
	f ≤300MHz	1mVpp～1.5Vpp
	f >300MHz	1mVpp～1Vpp
准确性		±(1％of setting＋1mVpp), (Sine 1kHz，0V offset，≥10mVpp)
直流偏移
范围		±5Vpk ac+dc（50Ω负载）
准确性		±（设定值的 1%+2mV+幅度的 0.5%）（High-Z）
调制特性
类型		FM、AM、PM、PWM、和、FSK、4FSK、NFSK、PSK、4PSK、NPSK、ASK、OSK
猝发特性
突发计数		1 到 100000000
一般特性
电源		交流 100～240V, 45～65Hz ,<70VA(TFG29X2A), <80VA(TFG29X4A)
尺寸和重量		363154327 mm, 7.0KGs, (TFG29X2A)
		363154467 mm, 10.0KGs, (TFG29X4A)
