根据设置的试验参数，全自动测试CT的伏安特性数据并自动绘制励磁特性曲线、测试和计算CT的变比。

技术参数

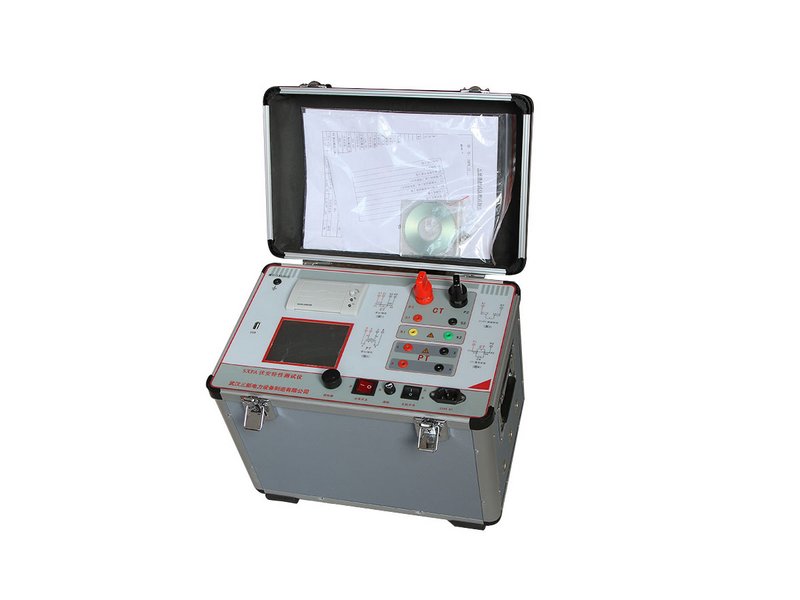

SXFA型互感器特性综合测试仪性能特点

◆ 全自动测试 根据所设置的试验参数，全自动测试CT的伏安特性数据并自动绘制励磁特性曲线；自动测试和计算CT的变比

◆ 自带大屏幕图形LCD，全中文菜单界面，光标提示操作，实时显示测试数据和曲线，曲线坐标自动缩放，读图更加清晰

◆ 自带微型打印机，可实时打印CT伏安特性测试报告、励磁特性曲线和CT变比测试报告

◆ 双操作方式 主机采用高档薄膜按键操作，另具有方便的通讯接口（RS232或USB），可以连接笔记本电脑进行操作，使用更加方便

◆ 内置超大容量存储器，可存储6400组测试数据；可上传至PC机，运用本公司开发的随机软件自动生成和编辑典型的测试报告，便于技术管理和存档

◆ 配置方式灵活 内置升压器分为普通型和安全隔离型（G型）两种，电压可升至1000V，外接升压器可升至2000V，升流器分为外置型（Ⅰ型）和内置型（Ⅱ型）两种，可选配不同容量的升流器，输出电流Zui大可达1500A，能满足更多CT测试的要求

◆ 电子式极性判别，声光指示测试结果

◆ 保护功能完善 根据试验参数的设置情况自动调整过流过压保护值，以确保被试设备的安全

包装清单

SXFA型互感器特性综合测试仪技术参数

◆ 电源输入：220V/380V（自适应）

◆ 伏安特性测试：输出 550V/1000A 15A（Zui大）

电压测量：1000V 0.2级（分辨率0.1V）

电流测量：20A 0.2级（分辨率0.01A）

◆ 变比测试：测量范围 1～30000/5 0.5级

◆ 升流器输出：600A～1500A（选配）

一次电流测量：1500A 0.2级

二次电流测量：15A 0.2级

主机输出至升流器：Zui大 10KVA

◆ 仪器工作电源：AC220V±10% 50Hz

◆ 体 积：400×300×280mm

◆ 重 量：18kg
