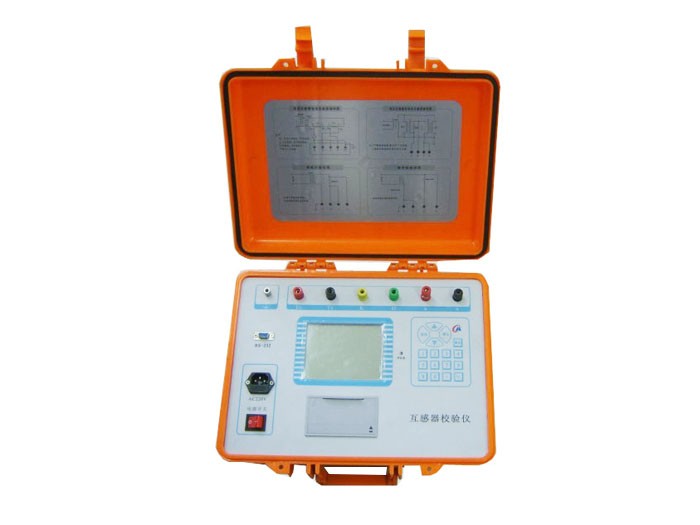

SXHG-BX型互感器校验仪，是一种新颖的自动化检测仪器，它运用先进的电子技术，对互感器的误差信号直接采极分解，并经适当运算后，将互感器的百分点、同相误差、正交误差同时以数字量显示出来。仪器操作简便，读数直观，测量迅速，能降低电能消耗，减轻劳动强度；体积小，重量轻，便于携带和现场测试；仪器能在5%定额工作电流（电压）下进行测试；另外要求本公司也能生产检测S级电流互感器和二次电压为100/3V的电压互感器校验仪，此时仪器能在1%额定工作电流下测量电流互感器的误差；在检测过程中仪器能方便地随时进行自校，以保证仪器的精度；关键元器件使用进口组件，质量稳定可靠，广泛用于计量、供电等部门和互感器生产厂家，是开展互感器检测的理想仪器。

技术参数

SXHG-BX便携式互感器现场校验仪性能特点

◆检定电流、电压互感器的角差和比差

◆测试电流互感器二次负载的阻抗

◆测试电压互感器二次负载的导纳

◆测量交流小电流和交流小电压

◆带RS232通讯接口

◆采用320×240点阵液晶，可视范围大，带长寿命背光照明，方便使用

◆全中文操作界面，界面美观

◆百分表、比差、角差采用特大字体显示，方便用户观测

◆完全满足JJG314-1993和JJG314-1994要求，自动采样

◆自动判断极性错误，变比错误

◆上位机软件具有虚拟仪器开放功能

◆彻底解决S级测量问题

◆自动切换量程

◆采用先进独特电路和DSP技术**结合，彻底解除阻容移相电路不稳定的问题

◆功耗：＜ 15VA（不带微型打印机）

＜ 25VA（带微型打印机）

◆谐波抑制比: ＞ 40db

包装清单

SXHG-BX便携式互感器现场校验仪技术参数

◆设备使用环境：

温度:5℃--40℃ 相对湿度:<80%(25℃) 海拔高度:<2500m

电源频率:50Hz±0.5 Hz 电源电压:220V±5V

测量范围：

同相分量(%): 0.0001～200.0 分辨率:0.0001

正交分量(分):0.001～700.0 分辨率:0.001

阻抗(Ω): 0.0001～20.0 分辨率:0.0001

导纳(ms)：0.0001～20.0 分辨率:0.0001

基本误差：

同相分量:ΔX=±（X×2%＋Y×2%）±Dx (有1级可选)

正交分量:ΔY=±（X×2%＋Y×2%×34.48）(有1级可选)

“X”、“Y”——仪器的显示值

“Dx,Dy”——仪器的量化误差

Dx=2，Dy=5

百分表：1.5级(有1级可选)

◆工作范围：

电流 ：（1%－149%）In （In =5A）

（5%－149%）In （In =1A）

电压 ：（5%－149%）Un （Un =100V，150V，100V/ √3）

（5%－149%）Un （Un =100V/3）

◆工作负荷：

电流：TO对TX＜0.12Ω cosΦ=1

电压：a对x＜0.25VA （100V）

◆极性错误指示：

额定工作电流（电压）的5%以上，误差超过180%时，应对如极性指示

注意：如果大于额定工作电流（电压）的10%以上，仍未出现应有的极性指示，说明有故障，请不要再增加电流（电压），以免烧坏仪器

◆变比错误指示：

额定工作电流（电压）的5%以上，误差超过30%而小于180%时，应有变比错误指示

◆绝缘和耐压试验及说明：

端子TX（ ）端子相通

电源插座对外壳能承受1.5kV,1min耐压
