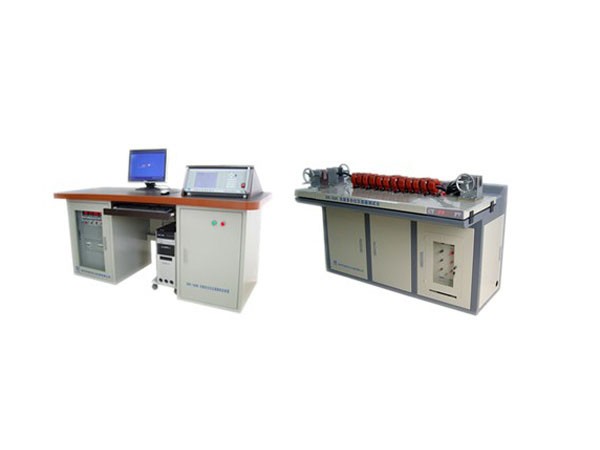

SXHG-D极速互感器检定装置是我公司为了适应现代互感器校验的快速、准确的特点而开发的新一代互感器检定装置。该装置由HGQA-C极速互感器校验仪、电流负载箱、控制柜、电流互感器专用测试台等几个部分组成。在保持原技术特点的前提下，在电流互感器的快速测量、测试点的快速定位、以及负荷箱、各种变比的互感器覆盖等方面有了很大的提高。

技术参数

SXHG-D极速互感器检定装置性能特点

◆ 细调节采用了程控源技术，使测试点的定位更加快速、准确

◆ 在多只电流互感器测量速度方面有了质的提高，在3-5分钟内可测量十二只任何变比的电流互感器

◆ 配置了1A、5A的标准电流互感器，电流负荷箱配置了1A、5A负载值2.5VA-80VA，电压负载箱配置了100V、100/1.732负载值从1.25VA-158.75VA基本上可满足用户的要求。负载箱在测量时可进行自动切换

◆ 可进行互感器的规程和非规程的测量，测量时用户可指定对任何百分点的测量

包装清单

SXHG-D极速互感器检定装置技术参数

◆ 测量范围：

同相分量（%）：0.0001～200.0 分辨率：0.0001

正交分量（分）：0.001～999.9 分辨率：0.001

阻抗（Ω）：0.0001～60.0 分辨率：0.0001

导纳（ms）：0.0001～60.0 分辨率：0.0001

◆ 基本误差：

同相分量：X=（X×2%+Y×2%2个字）

正交分量：Y=（X×2%+Y×2%5个字）

“X”、“Y”——仪器的显示值

“5个字”——仪器的量化误差

百分表：1级

◆ 工作范围：

电流：（1%-149%）In （In=5A）

（5%-149%）In （In=1A）

◆ 工作负荷：

电流： To对Tx<0.12 cosψ=1

◆ 极性错误指示

额定工作电流的5%以上，误差超过180%时，应有极性指示

注意:如果大于额定工作电流的10%以上,仍未出现应有的极性指示,说明软件有故障,请不要再增加电流,以免烧坏仪器

◆ 变比错误指示

额定工作电流的5%以上，误差超过30%而小于180%时，应有变比错误指示

◆ 绝缘和耐压试验及说明：

端子Tx和（）端子相通

K和D端子均与（ ）端子不通

电源插座对外壳能承受1.5KV，1min耐压
