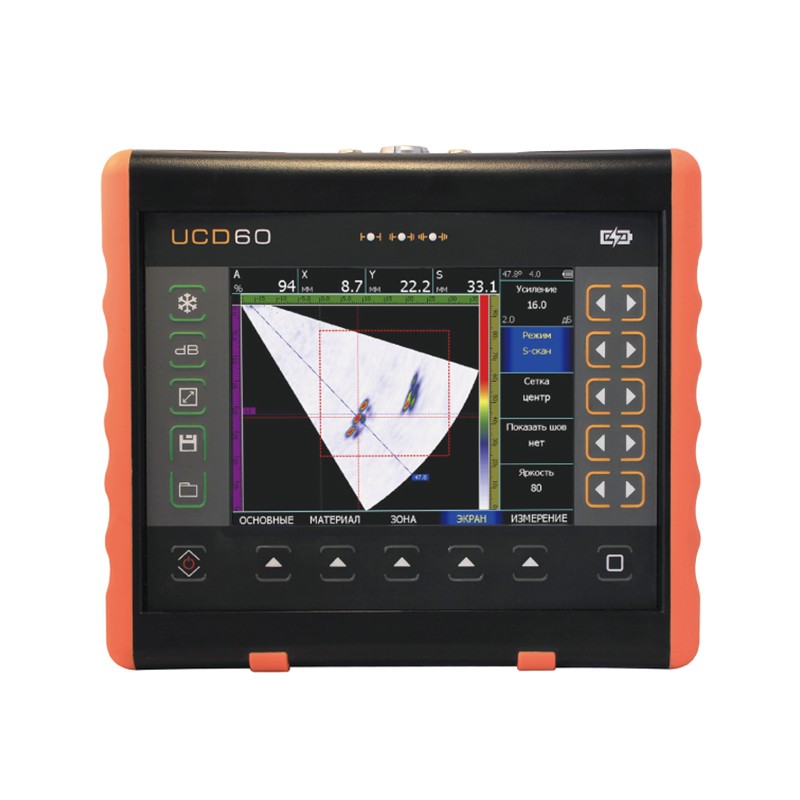

进口UCD-60合成孔径全聚焦相控阵检测仪，实现全聚焦技术（TFM）与合成孔径技术（SAFT）有机结合，合成孔径断层扫描技术方法突破了传统成像系统方位分辨率的概念，实现了以小孔径系统达到大孔径系统的分辨率，检测结果灵敏度更高，缺陷显示更加明显，为缺陷的定性分析提供更可靠的依据。其小巧便携、操作简单、显示直观、可匹配多种传感器，广泛应用于航空航天、重型机械、核电、船舶、高铁、压力容器与管线等工业领域，是提高生产效率，节约生产成本必备的专业精密检测仪器。

功能用途

工作原理

合成孔径聚焦技术原理与合成孔径雷达技术一样，即传感器以一定步长沿线性孔径轨迹移动，在轨迹上的孔径位置向成像区域（被检测区域）发射脉冲信号，并接收和储存检测信号，然后下一孔径位置进行相同的发射、接收和储存，直到扫描完成，对相应孔径检测信号的回波做做时延调整、信号叠加和平均等处理，实现逐点聚焦，重建整个成像区的信号反射图像。

合成孔径全聚焦相控阵，为合成孔径和全聚焦技术的结合，在全聚焦的基础上，采用合成孔径技术对后期数据进行处理。合成孔径聚焦超声成像作为一种超声后处理方法，能够将小孔径成像合成为大孔径成像，通过逐点聚焦的方法，使图像的分辨率不随位置和深度变化。在采用同样换能器阵元探头的情况下，使用合成孔径聚焦方法能够得到更高分辨率的重建图像，为缺陷的定性分析提供更可靠的依据。

工作条件

仪器特点

用于管道焊缝、PE管、小径管、微小缺分析、近表面缺陷检测；

多种功能可选：PE、TOFD、PA(TFM+SAFT)功能；

多种显示模式可选：A扫、B扫、C扫、S扫、L扫和TOFD；

便携性强：体积小、重量轻（仅为1.4千克）、清晰度高，更加便于现场作业；

环境适应力强：防护等级可达IP65；

工作温度范围：-30℃～55℃；

锂电池供电：10小时以上；

缺陷定性定量分析：自动捕获信号最高幅值和角度值，可测量单个缺陷，也可测量两个缺陷之间的距离，更加便于数据现场分析；

操作简单：系统采用全数字聚焦，不需要设置聚焦法则，即可得到高分辨率扫描图像，声程所达自动聚焦，仅通过调节增益和声程即可完成操作，即使长时间不操作，也不会忘记繁琐的操作；

高分辨率：通过全聚焦（TFM）技术与合成孔径（SAFT）技术有机结合，有效消除噪音干扰，提高分辨率；

焊缝模拟功能：根据检测材料的厚度和焊缝的几何形状，对工件结构进行构造；

可检测距离表面1mm的缺陷。
