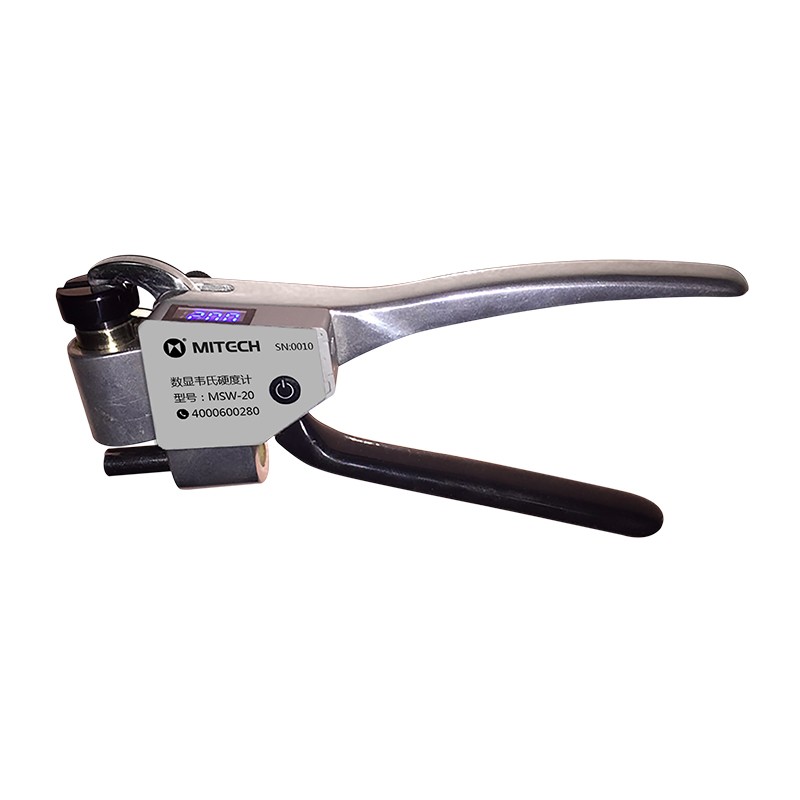

MSW-20系列数显韦氏硬度计，分为MSW-20、MSW-20a、MSW-20b三种型号,它们体积小、重量轻、可单手操作，检测过程中不必取样，无高难技能的操作要求，适用于在生产现场对材料进行快速无损的硬度检测。与传统钳式硬度计相对比，数字显示更方便读数。可满足生产质量控制及合格判定的检测需求，对成批产品进行逐件检测。被广泛的应用于铝型材行业及诸多门窗幕墙企业、工程质检及技术监督部门，是提高生产合格率、节约成本必备的专业仪器。

功能用途

确定铝型材有无热处理，检查热处理效果，判定铝型材力学性能是否合格；

确定铝型材是否为不适当的合金加工而成，判定铝型材合金成分是否合格；

测量不便送到实验室的过长、过重工件或装配件；

用于铝型材生产检验、验收检验和质量监督检验；

应用于国内大多数铝型材厂和许多门窗幕墙企业、工程质检及技术监督部门。

工作原理

MSW-20系列数显韦氏硬度计是一种压痕硬度计。在一定压力作用下，将压针压入试样表面，压入深度与材料硬度成反比。韦氏硬度用符号HW表示，韦氏硬度值为16时，表示为16HW，硬度值直接在屏幕显示。对于超量程的试样，加力后数值仍显示20.0；对于低量程的试样，加力后数值显示00.0。

工作条件

仪器应在清洁、无振动的环境中使用，周围应无腐蚀性介质。

仪器特点

MSW-20系列数显韦氏硬度计基本原理参照美国ANSI/ASTM B647-87标准及中国有色金属行业YS/T420-2000《铝合金韦氏硬度计》标准设计制造；

小型便携式仪器，体积小、重量轻、可单手操作；

测试过程不必取样，能够无损地检测材料硬度；

对操作技能要求不高，操作技能对读数无影响，非常适于在生产现场对材料进行快速硬度检测；

能测量多种铝型材外形；

与传统钳式硬度计相对比，检测与显示分开，可避免在检测时因显示装置被遮挡而无法读取数值。

操作方法及注意事项

仪器测量

将试样置于砧座和压针之间，压下手柄，直至感到已压到底，显示器的读数即是该材料的韦氏硬度值。虽然超过这个限度的过大压力并不会损坏硬度计，但是没有意义，读数不会改变。在读数时仍应握紧手柄，测试期间的任何扭转或移动都会使读数不准。按外置显示器上换算键可换算成巴氏、洛氏、维氏、布氏等其它硬度值。

筛选功能

当对成批工件进行硬度值范围控制的时候，筛选功能会大大提高测量的效率。

筛选范围设置

按下外置显示器上设置键，左侧数码管上横线亮起，按上调或下调键设定所需硬度值上限；再次按设置键，左侧数码管下横线亮起，按上调或下调键设定所需硬度值下限。等待3秒后，仪器自动退出设置状态。

筛选功能使用

按下外置显示器上筛选键，屏幕上筛选指示灯亮起，仪器进入筛选模式，即可进行工件筛选测量。在预设筛选范围内，测量数值正常显示；如超出范围，外置显示器屏闪烁同时连续滴声报警。

仪器校准

本仪器的校准包括满刻度校准和标准试样校准。满刻度校准为仪器提供一个基准点，本仪器的基准点设置在满刻度20的位置。标准试样校准为仪器提供一个参照点，这个参照点就是标准硬度块的已知硬度值。

满刻度校准

在硬度计开口中不放置试样，直接将手柄握到底，空打硬度计至止动时，检查显示值是否为20.0。如不是20.0，在空打硬度计止动状态下，通过按动仪器上的开关键使显示值变为20.0。松开按键，仪器恢复测量前状态，满刻度校准完成。

标准试样校准

① 将标准试样置于砧座与压针之间，握住上、下手柄后施力，至止动时，观察显示装置上的显示器读数是否与标准试样的标值相吻合（误差应在±0.5范围内）。如两数值相同，标准试样校正即完成。

② 如显示数值与被测标准试样数值不同，应旋下支撑螺钉，将传感器取下，套筒部分留在原处。用仪器配备的专用扳手旋动套筒内的调节螺母，即可改变弹簧对压针的压力，从而改变显示器读数。如读数小于标准板硬度值，说明弹簧压力过大，这时应逆时针旋动螺母；反之应顺时针旋紧螺母。螺母每旋动1/4圈，约改变1HW。调整后需重新进行满刻度校准，再进行标准试样测试，直至调整到与标准试样的标值相吻合为止。

注意：

MSW-20a型校准时应将仪器箱内配备的专用校准套套在仪器砧座上，按标准校准步骤校准仪器即可。

更换压针

如果通过调整调节螺钉无法使显示值显示为20.0，说明压针已经磨损，应更换新的压针。

旋下支撑螺钉，将传感器用拇指压下，取出下手柄，取下传感器，套筒部分留在原处。用仪器配备的专用扳手旋下套筒内的调节螺母，取出旧压针，装入新压针，旋入调节螺母，旋至约与套筒内螺纹平齐，初次装调时，负荷弹簧压力不要过大，否则会使压针尖端损坏。将传感器装回套筒内，用拇指压下，装入下手柄，旋紧支撑螺钉，按校准步骤重新校准仪器。

校准注意事项

每隔一段时间（1-2周），检查一次满刻度数值，确定压针是否发生磨损，如满刻度数值已经发生改变，应进行一次满刻度校准。当满刻度值无法调到20时，说明已发生故障或压针发生严重磨损，此时应更换压针。更换压针后如满刻度点仍无法调到刻度20，说明仪器发生故障，此时应将仪器寄回生产公司维修；

应经常利用标准硬度块对仪器硬度测量的准确性进行检查。如发现偏差，应调整负荷弹簧的调节螺母予以校准。使用标准硬度块时，应只使用其上表面。安放校准硬度块时，应使压针避开有压痕的部位，因为压痕的边棱将影响压针在试样表面的刺入深度，影响测量的准确性；

满刻度调节螺钉出厂前已经调定，不能再随便调整，发生以下情况允许调整一次：

① 更换了新的压针；

② 压针磨损造成的指针偏离。

不得通过调整调节螺钉来校准测试标准硬度块的读数。

仪器的保养与维护

防污损：仪器在使用中应经常用软布擦拭，除去附着在仪器表面上，特别是砧座和套筒支撑面上的灰尘和污物。特别要防止从缝隙或压针周围进入污物，否则会影响测量精度或造成故障；

防锈蚀：使用中应注意，除经常擦拭外，特别要注意防水，许多部件遇水后会锈蚀，进水会发生锈死并使仪器报废；

防跌落：仪器由许多精密部件构成，如果发生跌落，会造成某些部件的**性损坏；

勿拆卸：仪器测量精准正是由于一些精密部件的良好搭配。这种搭配非专业人员是难以掌握的，因此不得拆卸。

技术参数

基本配置

可选配置
