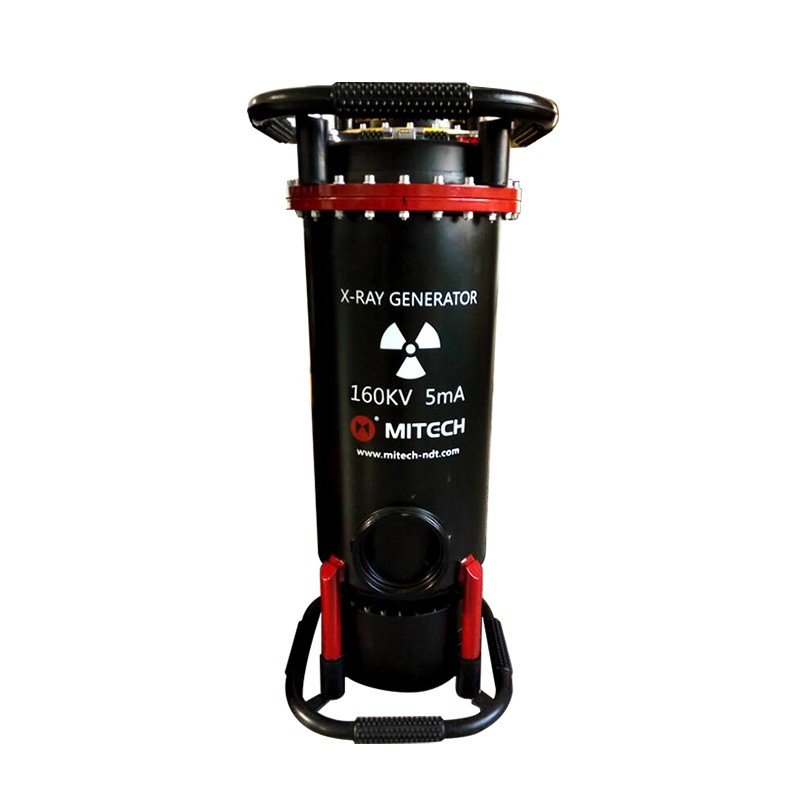

美泰XXQ-1605射线探伤仪是进行X射线无损探伤的便携式射线探伤机，它利用材料厚度对X射线吸收程度的差异，以检测材料的内部缺陷。该系列仪器体积小、重量轻、携带方便、操作简单，特别适合各种恶劣条件与发电机组配合作业；底片可直观地显示工件内部缺陷的大小和形状，图像可长久保存；体现在胶片上的缺陷影象真实、清晰；对被测工件表面光洁度无严格要求，材料晶粒度对检测结果的影响小，适用于各种材料内部缺陷检测。该仪器干扰能力强、工作稳定性好、运行可靠，特别适合野外施工和高空作业，被广泛应用于造船、机械制造、航空、铁路、压力容器、锅炉、石油、化工、国防工业等行业，是进行无损探伤的理想设备。

功能用途

适用于各种材料内部缺陷检测；

特别适合野外施工和高空作业；

被广泛应用于造船、机械制造、航空、铁路、压力容器、锅炉、石油、化工、国防工业等行业。

工作原理

X射线发生器发出X射线透照摄片，通过利用不同材料和厚度对X射线的吸收程度产生的差异，在软片上显示材料、零部件及焊缝的内部缺陷，再根据缺陷的性质、大小和部位来评定材料或产品的质量。

本系列探伤机控制器采用可控硅单相桥式整流电器，整流后的电压经LC滤波回路变为平滑直流电压。该电压经可控硅斩波回路变成频率可变的单方向脉冲，送给高压脉冲变压器做为X射线发生器的电源。这个几十千伏甚至几百千伏的电压加在X射线管（一种两级电子管）两端时，电子就从阴极向阳极方向加速飞行、同时获得很大的动能，当这些高速电子撞击阳极时，与阳极金属原子的核外库仑场作用，放出X射线。

X射线通过物质时，其强度逐渐减弱。X射线还有个重要性质，就是能使胶片感光，当X射线照射胶片时，与普通光线一样，能使胶片乳剂层中的卤化银产生潜象中心，经过显影和定影后就会黑化，接收射线越多的部位黑化程度越高，这个作用叫做射线的照相作用。由于X射线的使卤化银感光的效果比普通光线小得多，所以必须使用特殊的X射线胶片，这种胶片的两面都涂敷了较厚的乳胶；此外，还需要使用一种能加强感光效果的增感屏，增感屏通常用铅箔做成。把这种曝过光的胶片在暗室中经过显影、定影、水洗和干燥，再将干燥的底片放在观片灯上观察，根据底片上有缺陷部位与无缺陷部位的黑度图象不一样，就可判断出缺陷的种类、数量、大小等，这就是射线照相探伤的原理。

工作条件

环境温度：-25℃～40℃

相对湿度：不大于85%

安全工作压力：0.35-0.50mPa

注意：

压力低于0.35 mPa时禁止使用。

仪器特点

采用微机控制，内部结构合理，外形美观，体积小、重量轻；

结构设计更牢固轻巧，便于现场操作；

设有过温保护装置，温度过高时控制器自动切断高压，避免X射线管因过热而损坏；

独特的测试电网电压功能，适用于发电机组；

毫安（mA）稳定单元可以随X射线管灯丝电压的改变来调整单向脉冲的频率，以保证X射

线管管电流的稳定；

千伏（KV）控制单元可连续控制管电压的高低，以适应不同材料的摄片要求；

抗干扰回路可有效减少X射线发生器对控制系统的高电压冲击；

保护功能齐全，并可显示故障类型；

机器工作时间和休息时间严格按1:1比例进行，**性避免误开机现象；

具有延时启动高压功能，便于操作者撤离危险区域；

彻底隔离高压和控制器，机器工作更加安全可靠；

操作方法及注意事项

仪器使用

仪器安装

①拆箱后，请参照装箱单清点验收，并检查各部分有无损坏或漏装、错装现象。

②检查X射线发生器的气压表，指针应在0.40-0.45Mpa范围内(气压随环境温度不同而稍有变化)。

③将控制器放好后，确保控制器电源开关为断开状态，然后接好电源电缆。供电电源须符合技术参数中的要求。

④将接地线一端接到控制器接地端子上，另一端接到比较潮湿的地面或专用接地线上。

⑤用连接电缆将控制器和X射线发生器连接起来，并保证接触良好。

注意：

使用本机器应有X射线防护设施。如在野外现场使用可用2mm厚铅板进行防护；无条件时，以X射线发生器焦点为中心，半径在20米内不得有人进入。满足安全要求方可透照。

仪器操作

①打开电源开关，数码显示“HH”，控制器和X射线发生器的冷却风扇启动，X射线警示灯亮，随后蜂鸣器鸣响。约15秒钟后，数码管显示时间旋钮的设定值，蜂鸣器停止鸣响，准备灯亮。

②调节时间旋钮，选择所需的曝光时间。

③机器使用前要进行训机操作，目的是提高射线管真空度，如果真空度不良，会烧了阳极或者击穿射线管，导致故障，甚至仪器报废。

④训机的操作就是将KV旋钮逐步旋至最大值，训机完成之后，调节KV旋钮到所需要的值。

⑤按“高压开”按钮，几秒钟后高压指示灯亮，X射线发生器开始向外辐射X射线。计算机开始自动计时，数码管显示递减时间。

⑥当数码管显示“0.0”时，曝光时间到，机器自动切断高压，蜂鸣器响，准备灯、高压灯灭，数码管开始显示倒计时时间（此时为休息时间）。当倒计时结束后，准备灯亮，数码管显示时间旋钮设定值，准备下一次曝光。

延时开机

延时功能设定

通过以下步骤设定仪器的延时开机功能：

①机器准备灯亮后，按下“高压关”按钮不放，三秒钟后，机器便进入延时时间设定状态。

②延时时间从0.1分钟到5分钟自动向上跳动。松开“高压关”按钮，机器便自动记录下延时时间。显示窗恢复到曝光时间上。

③再按下“高压开”按钮，机器便进入到开高压延时状态。蜂鸣器响，准备灯闪动，数码管小数点闪动。

④自动延时倒计时，倒计时结束，高压自动打开。

解除延时功能

解除延时功能有两种方式：

①关掉电源再开机，即进入不延时状态。

②再次按下“高压关”按钮，显示“00”时，就松开“高压关”按钮。

注意事项

1.要经常检查X射线发生器中的气压，低于0.35MPa时禁止使用。

2.应使控制器上接地端子可靠接地，以保证安全。

3.检查电缆是否接触良好，电缆插座是否清洁。

4.机器工作时间和休息时间严格按1：1比例进行，在机器休息期间不能切断电源，以保证冷却风扇持续工作。

5.当电源电压在瞬间有较大波动时，一般是保护电路的动作，此不属机器故障，可继续使用。

仪器的保养与维护

当机器出现故障时，应停止工作，根据现象检查原因。下面将列举一些可能出现的问题及问题产生的原因。

① 打开电源开关，风机不转，数码管无显示：

电源电缆故障；

电源开关坏；

3A保险丝断。

② 数码管显示故障代码，其含义如下：

“LA” 无mA报警；

“HA” 过mA报警；

“PU”过电压报警；

“PT” 过温度报警。

③ 按“高压开”按钮20A保险丝断或电源开关跳开，有时伴有控制器异常声响：

X射线发生器故障；

控制器斩波器故障；

X射线发生器气压低于0.35MPa。

④ 按“高压开”按钮显示“LA”：

连接电缆故障；

X射线发生器故障；

控制器线路故障；

20A保险断。

⑤ 触摸机器时麻手：

接地不良；

绝缘不良。

注意：

当仪器出现故障影响使用时，请不要自行拆卸或调节任何固定装配的零部件，应及时与本公司联系，由我公司的维修部门检测、维修。

技术参数
