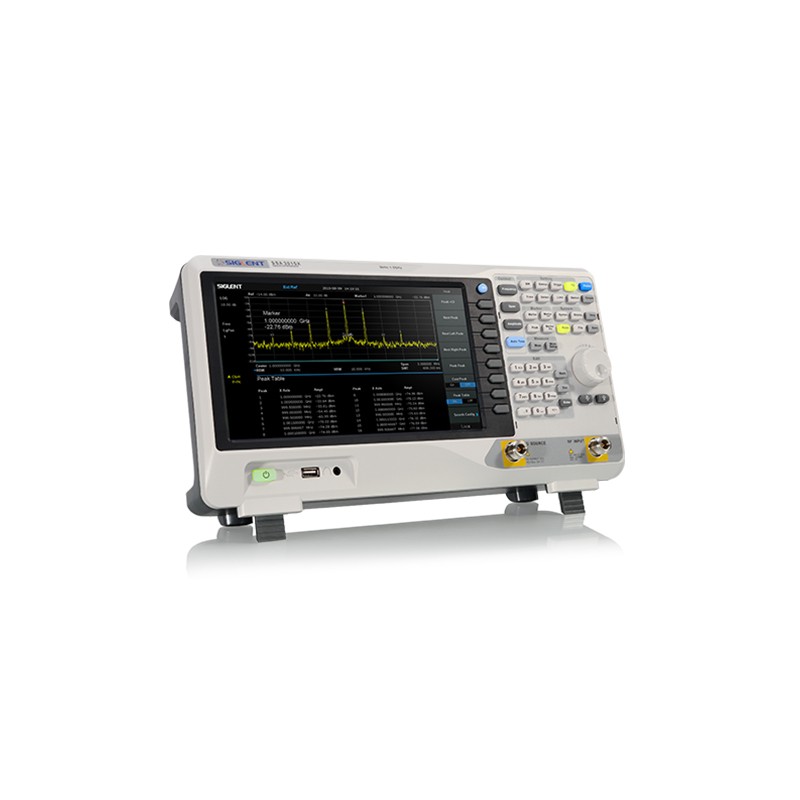

SSA3000X/X-E系列频谱分析仪

主要特性

• 频率范围从9 kHz ～ 3.2 GHz

• 显示平均噪声电平 DANL -161 dBm/Hz （典型值）

• 相位噪声< -98 dBc/Hz（1 GHz，偏移 10 kHz，典型值）

• 全幅度精度<0.7 dB

• 最小分辨率带宽（RBW）1 Hz

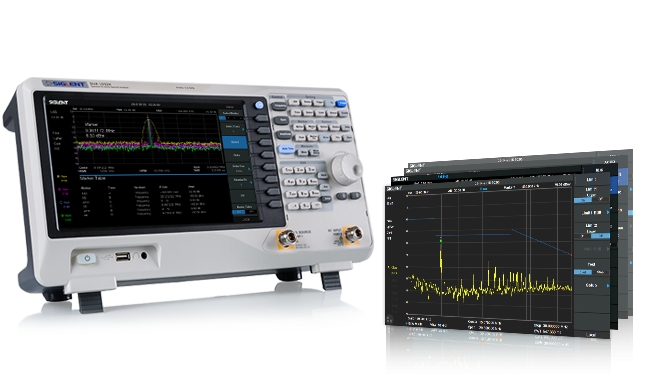

性能优异的经济型频谱分析仪

SSA3000X是鼎阳科技历时三年打造的产品，采用成熟的射频和数字中频处理技术，功能多样，性能出色，体积小巧，操作便捷，各项指标均达到了同类产品的国际**水平，是一款性能优异的经济型频谱分析仪。

· 带宽9 kHz 到2.1GHz/3.2 GHz，最小分辨率带宽1Hz

· 显示平均噪声电平低于-161 dBm/Hz，全幅度精度优于0.7 dB

· 标配前置放大器，远程控制指令集，EasySpectrum上位机软件

· 选配跟踪信号源，传输响应，驻波比测量，信号功率测量，EMI预兼容测试

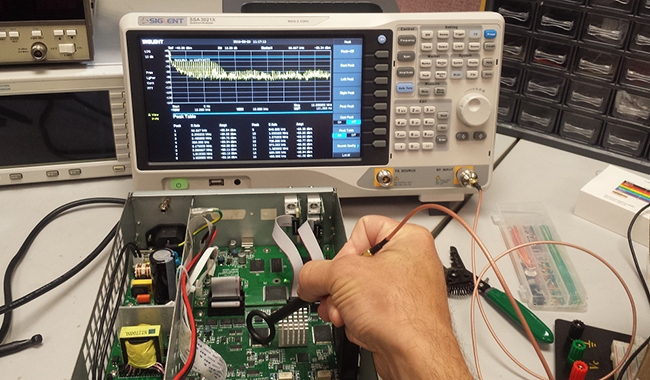

低成本的EMI预兼容测试方案

在EMI诊断和EMI预兼容测试方面有丰富的功能和附件支持，包括：

· 测试补偿Correction，针对探头，天线，LISN，电缆的频响补偿功能

· 限制线判断Limit，加载EMI国际标准限制线，或用户自定义限制线

· 符合CISPR 16的EMI滤波器和准峰值检波器，可配置准峰值的测量驻留时间

· 提供SRF5030T近场探头套装，针对空间辐射，线缆， PCB等查找干扰源

· 提供SEM5040A人工电源网络，适用于单相设备传导骚扰电压测量

· EasySpectrum上位机软件，支持完整的EMI预兼容测试自动化实施流程

· 上位机软件也支持全流程的文件配置，方便工程管理

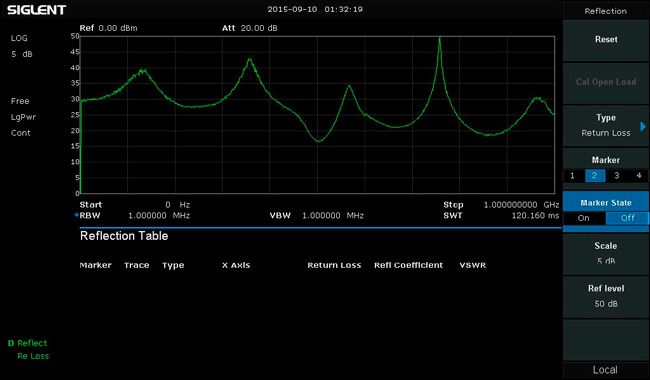

驻波比和传输响应测量

SSA3000X可作为网络分析仪使用：

· 配合跟踪信号源，可测量滤波器传输响应，线缆插损

· 配合跟踪信号源和外置定向耦合器(RB3X20)，可测量天线和电缆驻波比VSWR，回波损耗Return Loss

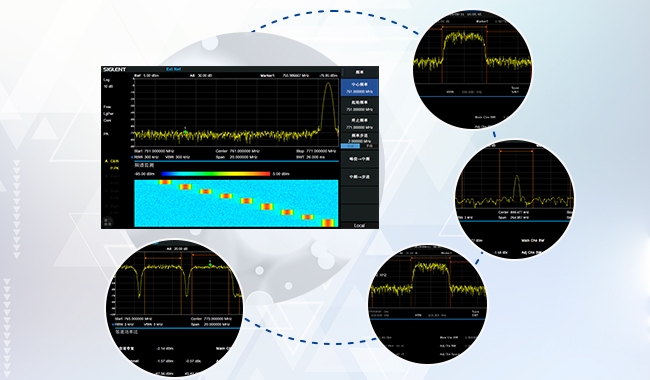

信号功率测量：精确

具备丰富的无线通信信号功率测量功能：

· 信道功率 (CHP, Channel Power)，

· 邻道功率比 (ACPR, Adjacent Channel Power Ratio)，

· 占用带宽 (OBW, Occupied Bandwidth)，

· 时域功率 (T-Power, Time Domain Power)，

· 三阶交调分析 (TOI, Third-Order Intercept)，

· 频谱监测瀑布图 (Spectrum Monitor)
