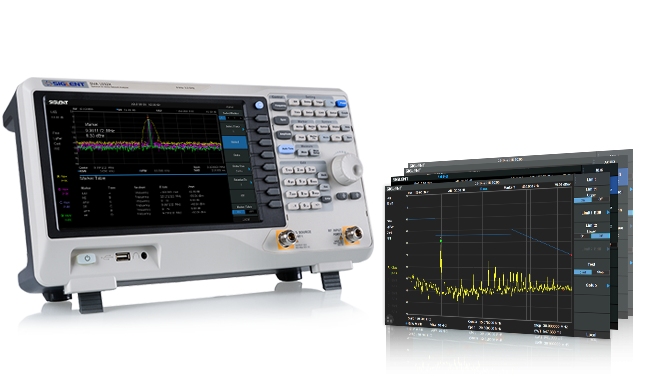

SSA3000X Plus系列频谱分析仪

主要特性

• 频率范围9 kHz ～ 7.5 GHz

• 显示平均噪声电平 DANL -165 dBm/Hz （典型值）

• 相位噪声< -98 dBc/Hz（1 GHz，偏移 10 kHz，典型值）

• 全幅度精度<0.7 dB

• 最小分辨率带宽（RBW）1 Hz

• 10.1英寸触摸屏

SSA3000系列 选型表

型号

频率范围

矢量网络分析范围

分辨率带宽（RBW）

相位噪声(典型值)

显示平均噪声电平（DANL）

跟踪源

含税价

SSA3075X Plus

9 kHz ～ 7.5 GHz

1 Hz ～ 3 MHz

< -98 dBc/Hz

-165 dBm/Hz

标配

￥59,880

SSA3032X Plus

9 kHz ～ 3.2 GHz

1 Hz ～ 1 MHz

< -98 dBc/Hz

-161 dBm/Hz

标配

￥29,880

SSA3021X Plus

9 kHz ～ 2.1 GHz

1 Hz ～ 1 MHz

< -98 dBc/Hz

-161 dBm/Hz

标配

￥16,880

SSA3015X Plus

9 kHz ～ 1.5 GHz

1 Hz ～ 1 MHz

< -99 dBc/Hz

-156 dBm/Hz

标配

￥9,980

SSA3075X-C

9 kHz ～ 7.5 GHz

1 Hz ～ 3 MHz

< -98 dBc/Hz

-165 dBm/Hz

/

￥49,880

射频性能优异，操作简洁迷人

SSA3000X Plus作为鼎阳科技频谱分析仪的旗舰系列产品，采用先进的微波技术和现代数字处理算法，功能丰富，性能优异，采用现代工业设计，各项指标均达到了国际同类产品的**水平，是一款性能优异的信号分析仪。

· 扫宽9 kHz 到2.1 GHz/3.2 GHz/ 7.5 GHz

· 显示平均噪声电平低于-165 dBm/Hz，全幅度精度优于0.7 dB，相位噪声低于-98 dBm/Hz，最小分辨率带宽1 Hz，频率分辨率达到0.01 Hz

· 标配前置放大器，远程控制指令集，EasySpectrum上位机软件

· 选配跟踪信号源，传输响应测量功能，驻波比测量功能，信号功率测量功能，EMI预兼容测试功能

· 便捷的操作界面和简洁的显示风格

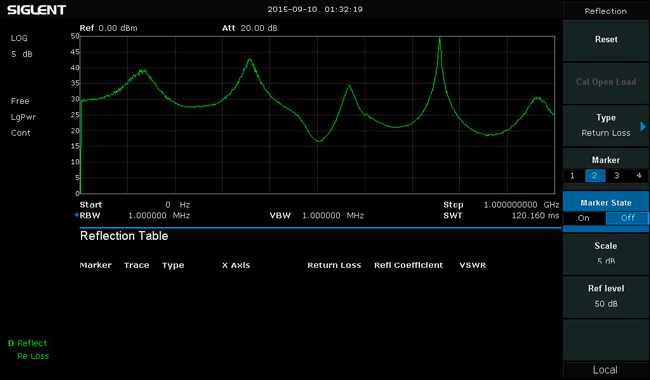

驻波比和传输响应测量

SSA3000X Plus可作为网络分析仪使用

· 配合跟踪信号源，可测量滤波器传输响应，线缆插损；

· 配合跟踪信号源和外置定向耦合器(RB3X32)，可测量天线和电缆驻波比VSWR，回波损耗Return Loss；

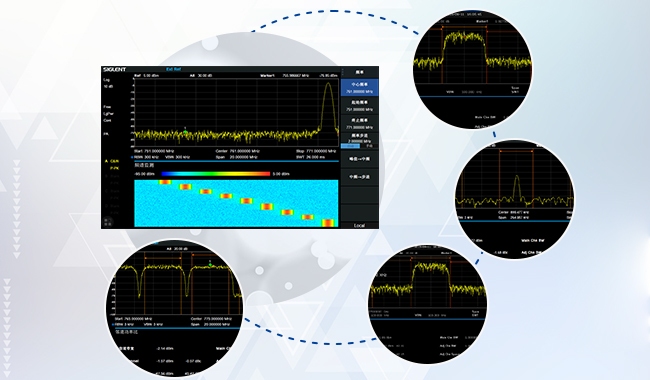

丰富的信号功率测量

具备丰富的无线通信信号功率测量功能：

· 信道功率(CHP, Channel Power)，

· 邻道功率比(ACPR, Adjacent Channel Power Ratio)，

· 占用带宽(OBW, Occupied Bandwidth)，

· 时域功率(T-Power, Time Domain Power)，

· 载噪比(CNR, Carrier Noise Ratio)，

· 三阶交调分析(TOI, Third-Order Intercept)，

· 谐波分析(Harmonic measurement)，

· 频谱监测瀑布图(Spectrum Monitor)

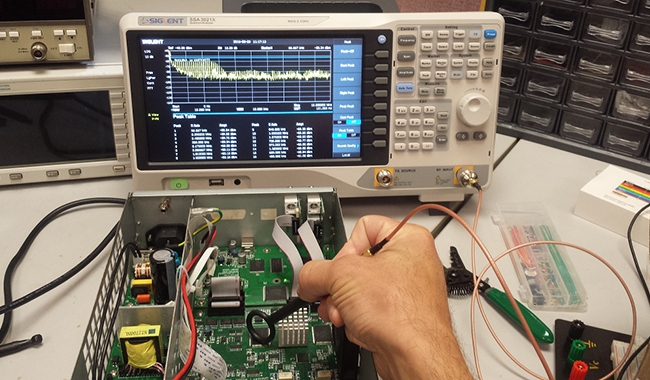

EMI预兼容测试

在EMI诊断和EMI预兼容测试方面有丰富的功能和附件支持，包括

· 测试补偿Correction，针对探头，天线，LISN，电缆的频响补偿功能；

· 限制线判断Limit，加载EMI国际标准限制线，或用户自定义限制线；

· 频率对数轴，实现对数频率显示和限制线；

· 符合CISPR 16-1-1的EMI滤波器和准峰值检波器，以及可配置准峰值的测量驻留时间；

· Siglent SRF5030T探头套装，是大部分辐射骚扰测试的利器，提供4种不同分辨率的磁场和电场探头，针对空间辐射，线缆，PCB等查找干扰源；SSA同时标配20dB的前置放大器，以提高系统测试灵敏度。

· Siglent SEM5040A人工电源网络，产品的性能符合CISPR16-1-2：2006标准要求，适用于单相设备传导骚扰电压测量。

· EasySpectrum上位机软件，支持完整的EMI预兼容测试自动化实施流程，可极大节省预兼容测试的时间；该软件也支持全流程的文件配置，方便工程管理。

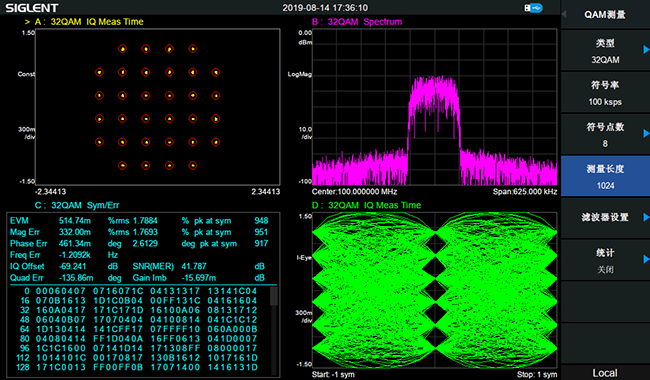

调制分析

丰富解调分析功能：

· 支持AM/FM模拟调制分析，以及ASK/FSK/PSK/MSK/QAM数字调试分析等复杂调制分析功能；

· 具备EVM，幅度和相位偏移误差，IQ偏移误差，增益不平衡等多种数据分析能力；

· 具备眼图，星座图，相位图，时域，频域，误差域等多种分析格式。

极简设计，便捷好用

· 现代工业设计，大气简洁的显示界面和操作方式

· 多点电容触摸屏，支持鼠标和键盘

· 支持屏幕编辑和保护

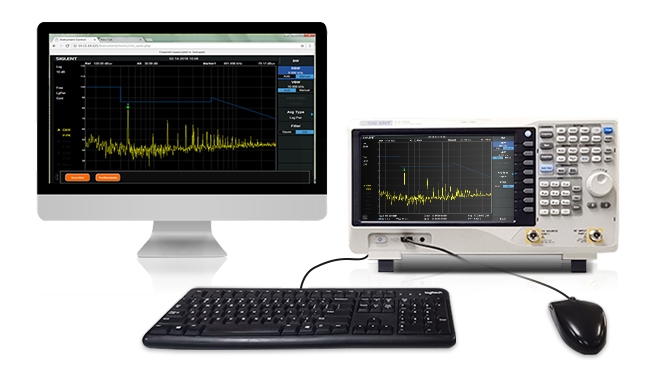

· 高级远程控制：支持基于电脑或手持终端设备的远程网络监控，FTP文件操作
