一、概述

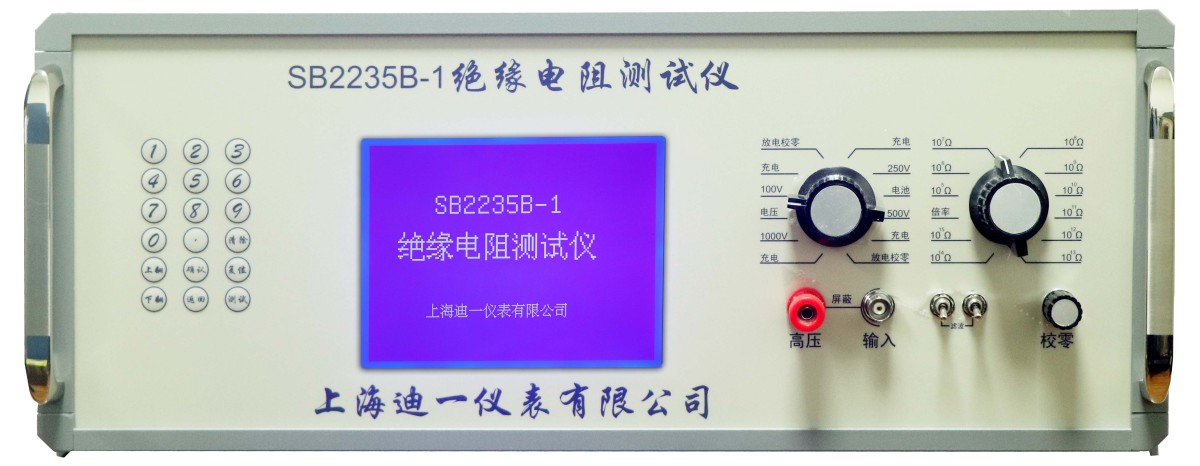

SB2235B-1绝缘电阻测试仪是新一代电线电缆绝缘电阻测试仪，该仪器采用大屏液晶显示，读数直观、精度高、稳定性好、操作方便。本仪器有温度测量功能，配有USB口插入U盘可以以EXCEL形式储存数据，网口可以自动上传数据，测试数据可以由计算机保存并打印。

本仪器技术性能符合国家标准BG/T3048.5电线电缆电性能试验方法绝缘电阻试验中对检测仪表的各项要求，是电线电缆厂、防静电产品生产厂、电力部门的专用试验设备。

二、仪器主要特点

1. 采用大屏液晶显示，读数直观、测试精度高、稳定性好。

2. 测量范围宽：1000V时可达到10¹⁷Ω

3. USB口可以插入U盘存放测试数据，网口自动上传数据。

4. 有测温功能。

三、主要技术指标1.使用环境

a、参比条件：温度20℃±0.5℃。

相对湿度：40%-60%（送检时，对实验室要求）

b、标称条件：温度10℃-40℃。

相对湿度：25%-75%

2.各量程主要参数见下表

a.基本参数

其中R_X ：仪器读数值（电阻示值）

c、各量程有效测量范围（Ω）及最高分辨力

3、供电电源：DC 12V。

4、测温范围：0-200℃。

5、定时范围：0-600秒。

6、外形尺寸：450*460*160（mm）。

四、操作方法A、仪器操作

1.将DC12V电源插入DC12V插座。

2.将高压端的高压测试线夹（红夹）在电线的芯线，将输入端的输入测试线夹（黑线红夹）在电线外皮。

3.打开电源开关液晶显示“SB2235B-1绝缘电阻测试仪”按“确认键”进入设置测试界面。

4.测试温度，可用实测温度也可用设置温度，按“上翻或下翻键”确认键。

5.测试时间按“0”表示长时间测试，列如“测试时间按60秒表示测试时间为60秒”。

6.设置好测试时间按“测试键”仪器进入测试状态。有高压输出，测试人员远离试品，注意**。如果测试时间“0”秒，等测试数据稳定后，按“复位键”仪器停止测试并保持测试数据。仪器提示手动放电，这时请将电压开关打到放电位置，然后按测试键。如果测试时间设置“60秒”按测试键，仪器进入测试状态，并开始***，测试时间到了后，仪器保持测试数据，仪器提示手动放电。

7）倍率开关起始的位置分别是100V和×10⁵，必须顺时针方向加大电压值和电阻值档位，开始测量时，将倍率开关置于最低档位(×10⁵必须顺时针方向加大电阻档位)，电阻测试时必须从最低量程开始，因为被测试品可能有很大的分布电容，导致的充电电流可能会在开始测量的瞬间对仪器灵敏的输入端造成影响。

顺时针方向加大电压选择。

B.绝缘电阻测试及注意事项

1. 仪器与试品的连接

在试品的两端分别与仪器的高压输出端与测量输入端（黑线红夹）相连，保护环与屏蔽端（黑线黑夹）相连，如试品件无保护环则屏蔽端空着。

注意：在开始操作前,仪器电源应处于关闭位置,在前一次测量结束后，应经过30秒左右的内部放电时间,以确保操作人员免受高压电击。测试输入端（黑线红夹）除了与被测试品连接外，必须完全悬空，与其他任何物体的接触将会影响高阻测试的准确性。

2. 单芯电线绝缘电阻测试，将被测电线放入恒温水箱中电线两头放在水箱外，仪器高压输出端通过金属导体与水接通，测试输入端（红线红夹）与试品芯线相连，屏蔽端（黑线黑夹）空置不用。外套（电线屏蔽层）连在一起后与仪器的高压端连接，屏蔽端空置不用。

3. 多芯及金属外套的电缆绝缘电阻测试：测量输入端（红）与被测芯线相连，将其他芯线与外套（电缆屏蔽层）连在一起后与仪器高压端连接，屏蔽端（黑）空置不用。

注意：测量输入端（黑线红夹子）除了与被测器件连接外，必须完全悬空，与其他任何物体的接触将会严重影响高阻测量的准确性。

4. 防静电工程表面电阻测试：与防静电工程电阻测试标准电极配套使用（选购件），将仪器的高压输出端与测量输入端分别两个电极相连接（屏蔽端空置不用），剥去电极下表面黑色导电膜上的保护膜（黄色）后，将两个电极相隔一定距离置于被测物体表面，如测量防静电地板，相隔距离一般为300mm。如果被测试品的表面不是平面，则可用导电胶与试品表面的相应位置贴上两行平行胶条，然后将仪器的高压端与测量输入端分别与两个导电胶条相连接。

注意：测量过程中不得接触电极的金属面，以免受到高压电击。5.电阻测量必须从最低量程开始 五、选择合适的测量电压

测量电压的选择是由被测物体的特性以及测量本身的技术规范而确定的, 不同的测量电压可能导致不同的测量结果，这是因为绝缘体的导电机理与金属的导电机理有本质上的不同，因此，除了特制的标准电阻外，一般的被测对象都有较高的负电压系数，即测量电压越高，电阻读数越小。将高压选择开关拨至相应的电压档位就可以获得所需的测量电压。注意：由于仪器内部高压电容的储能较大，内部放电时间要30秒左右，因此从一种测量电压时改变为另一种测量电压时，功能开关必须先放在“放电调零”档位，30秒后才能开始新选择的电压的测量，否则测量电压可能大幅度高于额定值，损坏被测器件，在电压未到达额定值之前，仪表读数也不正确。六、倍率（量程）选择

SB2235B-1将开关由“调零”档经“放电”、“充电”档拨至“测量”档位, 测量电压施加在被测对象上，电阻测量开始；注意观察液晶屏，如显示屏出现“超量程”说明仪器量程过小。逐步将倍率（量程）开关按顺时针方向旋转，当仪表出现读数后应立即停止转动。通常,仪器示值应在100个字至1999个字之间（忽略小数点），如果示值小于100个字，可以将倍率（量程）开关按逆时针方向旋转一档, 以求得***准确度与分辨力。 七、被测器件放电

测量结束后， SB2235B-1将电压开关拨至“放电”或“校零”位置；断开测量电压，并接通放电回路，经过15—20 秒，被测器件充分放电后，操作人员方可接触高压端与测量端。

八、 电线电缆每公里长度绝缘电阻按下式换算

R_L = R_X L

式中: R_L—每公里长度绝缘电阻，MΩ·km ; R_X—试样绝缘电阻，MΩ；L—试样长度，km

A、 绝缘材料体积电阻率与表面电阻率测量

测量绝缘材料体积电阻率与表面电阻率应与选购件：“绝缘电阻率测试电极箱”配套使用，该测试电极是标准的三电极结构，见图10：

图10

其中：（1）背电极（2）内电极（3）环形电极（外电极） （4）被测材料试样

1绝缘材料体积电阻率测量

1.1用仪器所附的测试线连接仪表与电极箱，将被测材料式样放在背电极与环形电极、内电极之间（如上图），将电极箱上的选择开关拨至“ RV ” 位置，红、黑两个夹子分别夹在红、黑两个接线柱上，此时仪器与电极的实际连接方式为：背电极接高压输出端；内电极接测量输入端；环形电极接屏蔽端。

1.2 打开仪器电源, 测量绝缘电阻。

1.3 绝缘材料体积电阻率按下式计算:

ρ_V = R_X×S / t

其中ρ_V：被测材料体积电阻率（Ω-cm）

R_X：绝缘电阻测量结果（Ω）

S：内电极圆柱面面积（cm²）本厂电极S =21.24 cm² ( 直径D = 5.2cm )

t：被测材料试样的平均厚度（cm）

2绝缘材料表面电阻率测量

2.1将电极箱上的选择开关拨至“ RS ” 位置，红、黑两个夹子分别夹在红、黑两个接线柱上，此时仪表与电极的实际连接方式为：背电极接屏蔽端；内电极接测量输入端；环形电极接高压输出端。

2.2 打开仪器电源, 测量绝缘电阻值。

2.3 绝缘材料表面电阻率按下式计算:

ρ_S = R_X×K_S

其中ρ_S：被测材料表面电阻率（Ω）

R_X：绝缘电阻测量结果（Ω）

K_S：表面电阻率电极系数 本厂电极K_S=81.68
