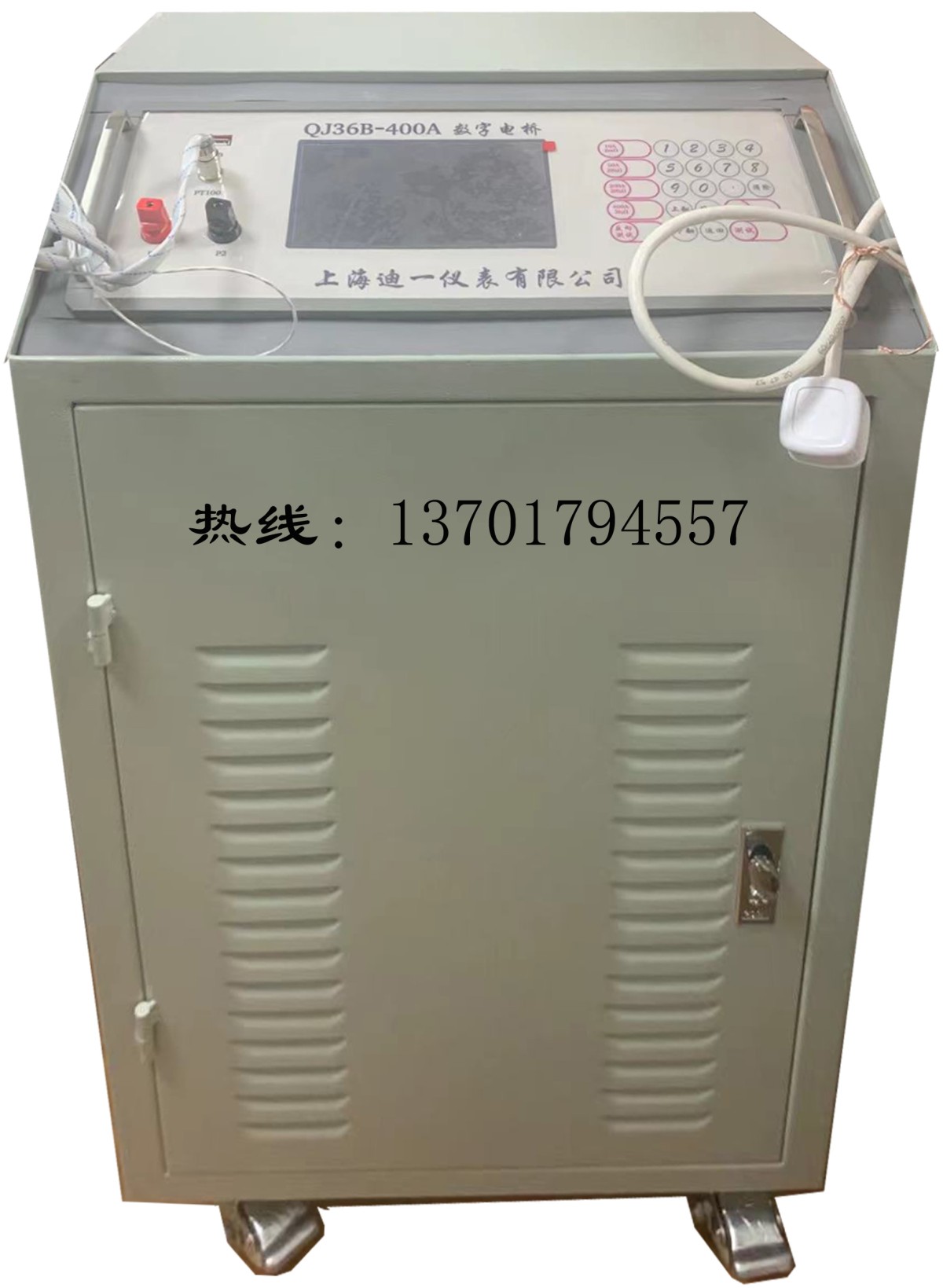

一．概述QJ36B-400A型数字电桥是新一代电缆、电线、铜排、铝排等直流电阻的测试仪器，是凯尔文电桥的更新换代产品。尤其是测量大截面1200mm²、2500mm²、3000mm²以上电线、电缆直流电阻、分割导体电阻测试、海底电缆。本仪器在国内尚属先进。。

QJ36B-400A数字电桥测试电流为400A、200A、50A、10A固定档电流输出以及设置电流从10A、15A、20A到400A，采用7英寸真彩屏6位显示，读数直观，测量精度高、稳定性好、操作方便。本仪器有实测温度的功能，能直接换算出20℃的电阻值。配有网口与计算机通讯，可以有计算机控制，测试数据可以由计算机保存并打印。本仪器技术性能满足GB/T3048.4导体直流电阻试验标准。

二．主要技术指标

1.使用环境

a.参比条件：温度20℃±0.5℃

相对湿度40％-60％(送检时，对实验室要求)

b..标称条件：温度10℃-30℃

相对湿度25％-75％

2.各量程主要参数见表1

3.供电电源：AC220V±10% 50Hz±2

4.外形尺寸：560*520*270、450*460*160(mm)

5.重量：30kg

6.温度表：范围5-55℃

精度±1℃

分辨率0.1℃

三．操作方法

1．将测试线接入电桥C₁、P₁、P₂、C₂。

2.开机。

合上电源开关，界面显示

QJ36B-400A数字电桥

我司

按确认键进入设置界面

按上翻键和下翻键移动光标按“确认”键

3.电线电缆电阻测试

1）单丝线设置界面

按“上翻键”和“下翻键”移动光标按“确认键”确认

按“测试键”测试 注：导体温度系数α₂₀见表2

备注：在选择正反向测试时候一定要注意，电桥提示-正在正向测试，正向测完以后电桥提示更换C1、C2，P1、P2测试线，然后按“反向测试”按键。

2)绞合线设置界面

按“上翻键”和“下翻键”移动光标按“确认键”确认

按“测试键”测试 注：导体温度系数α₂₀见表2

3）扁形线设置界面

按“上翻键”和“下翻键”移动光标按“确认键”确认

按“测试键”测试 注：导体温度系数α₂₀见表2

4)空心线设置界面

按“上翻键”和“下翻键”移动光标按“确认键”确认

按“测试键”测试 注：导体温度系数α₂₀见表2

四、金属材料电阻测试设置界面

按“上翻键”和“下翻键”移动光标按“确认键”确认

按“测试键”测试 注：导体温度系数α₂₀见表2

结果显示界面

五、量程选择

电桥有四档量程10A/2mΩ、50A/200 uΩ、200A/200 uΩ、400A/20 uΩ用户在大概知道试品电阻范围的情况下，可以手动选择四档量程及设置电流。

六、时间设置

在初始界面下，先按“下翻”键，再按“确认”键，3秒钟后，进入密码输入界面，按数字“8558”按确定，设置当前时间，用“上翻”“下翻”键切换年、月、日、时、分、秒，按“返回”键退出设置，数据自动保存。

七、注意事项

1．请在停机的状态下插入U盘或拔出U盘。

2.接通电源先预热30分钟。

3．过量程时电桥数据显示为“超量程”。

4．电桥应避免外电磁场干扰，周围空气不含有腐蚀产品的灰尘和杂质。

5．电桥测试的电阻率仅供参考，不做计量

八、成套性

1．合格证 1份

2．使用说明 1份

3．测量导线 1副

4．电源线 1根

5．保险丝10A 4根

附表2导体温度系数

20℃时导体标准要求最大电阻值（Ω/km）
