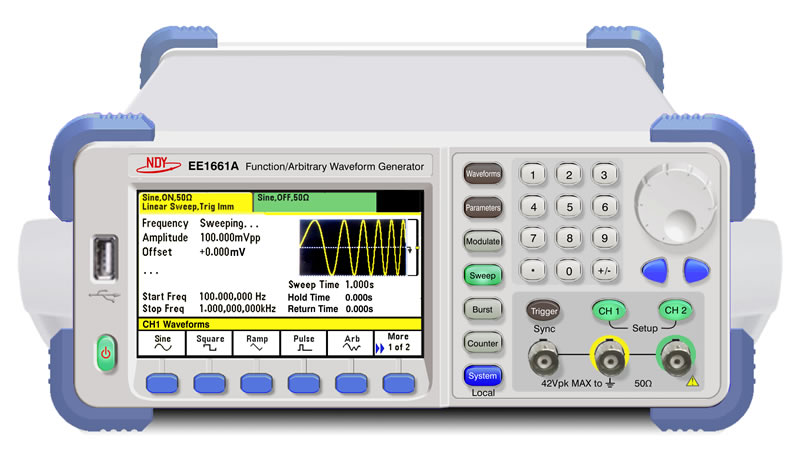

EE1661A系列函数/任意波形发生器是一款采用扩展精细差值技术的信号发生器，可提供比以往DDS 信号发生器更出色的性能，保真度和灵活性。它可以内置任意波信号发生模块。它的众多性能使该款仪器是您目前和今后各种测量方案的选择。能够帮助您加快开发速度、提升产品品质和可靠性。
主要特点
输出正弦波、方波、脉冲波、斜波、噪声、直流及任意波形
内置60余种任意波形,配Arb Buliding任意波编辑软件
标配等性能双通道，相当于两个独立的信号源
±1ppm准确度，相位噪声低至-125 dBc/Hz(选配TCXO时钟)
200MSa/s采样率，14bits垂直分辨率
全数字调制: AM、DSSC AM、FM、PM、PWM、ASK、FSK、BPSK
总谐波失真低至0.05%
多种接口：USB(Device,Host支持U盘读写)、LAN、GPIB(选)
可选配扫频仪功能插件、功率计插件或功率信号输出插件
内置6位/秒，250MHz频率计数器
4.3英寸彩色TFT LCD显示屏，支持中英文界面
保护：过压、过流、短路、防泄漏保护
产品主要技术指标：
| 型号 | EE1661A-26 |
| 频率特性 |
| 正弦波 | 1μHz ～ 26 MHz |
| 方波 | 1μHz ～ 20 MHz |
| 斜波 | 1μHz ～ 1MHz |
| 脉冲波 | 1μHz ～ 20 MHz |
| 任意波 | 1μSa/s ～ 50 MSa/s |
| 噪声 | 30 MHz带宽白噪声 |
| 分辨率 | 1μHz |
| 准确度 | ±1ppm (选配TCXO时钟) |
| 正弦波频谱纯度 |
| 谐波失真 | < -70dBc < 20kHz < -50dBc 20kHz ～ 1MHz< -40dBc 1MHz ～ 30MHz < -30dBc 30MHz ～ 80MHz |
| 寄生信号 | ≤ 10MHz ： <-70dBc(典型值) > 10MHz： <-70dBc+6dB/倍频程(典型值) |
| 相位噪声 | 10 MHz，0dBm，10kHz偏置： ≤-125 dBc/Hz (选配TCXO时钟) |
| 方波 |
| 上升/下降沿 | 13ns |
| 过冲 | ≤2% (50Ω) |
| 占空比 | 0.01% ～ 99.99% 分辨率 0.01% |
| 抖动 | ≤100ps rms(标称值) |
| 斜波 |
| 线性度 | ≤0.1% 从信号的5% 至95% |
| 对称性 | 0.00% ～ 100.00% 分辨率 0.01% (0% 是指负斜波, 100% 是指正斜波，50% 是指三角波) |
| 脉冲波 |
| 上升/下降沿 | 13ns ～ 1μs 可独立变化分辨率 0.1ns |
| 脉冲宽度 | 21.3 ns ～ 周期－21.3 ns 分辨率 0.1ns |
| 过冲 | ≤2% (50Ω) |
| 抖动 | ≤100ps rms(标称值) |
| 噪声 | 30 MHz带宽白噪声重复周期大于50年 |
| 任意波 |
| 采样率 | 1μSa/s ～ 50 MSa/s 分辨率 1μSa/s |
| 波形长度 | 8～16384 Samples 分辨率：1Sample |
| 垂直分辨率 | 14 bits |
| 幅度特性 |
| 范围 | 2mVpp ～ 20Vpp(High Z) ≤ 80MHz 2mVpp ～ 6Vpp(High Z) > 80MHz |
| 平坦度 | <100kHz: ±0.5dB 100kHz ～ 80MHz: ±1dB |
| 精度 | ±1%设置值±1mVpp，1kHz 正弦波 |
| 偏移电平范围 | ±(10 VDC –AC峰值/2) (High Z) |
| 调制特性 |
| DSSC AM | 调制深度：0.0%～ 120.0% 分辨率 0.1% |
| FM | 调制深度：0 ～(载波频率)/2 分辨率 1μHz |
| PM | 调制深度：0.0° ～ 360.0° 分辨率 0.1° |
| PWM (脉冲波) | 调制深度：0.0ns ～ width－21.3 ns 分辨率 0.1ns |
| FSK | 切换速率：1μHz ～1 MHz 分辨率 1μHz |
| BPSK | 跳变相位：0.0° ～ 360.0° 分辨率 0.1° ; 切换速率： 1μHz ～1 MHz 分辨率 1μHz |
| ASK | 跳变幅度：2mVpp～ 20Vpp (High Z) 切换速率： 1μHz ～1 MHz 分辨率 1μHz |
| 扫描特性 |
| 载波波形 | 正弦波、方波、斜波、脉冲波 |
| 扫描模式 | 线性/对数 (Linear/Log) |
| 扫描时间 | 0.001 s ～ 3600 s 分辨率 1mSec |
| 猝发特性 |
| 载波波形 | 正弦波、方波、斜波、脉冲波、任意波 |
| 起始相位 | 0.0 ～ 360.0° 分辨率 0.1° |
| 猝发波形个数 | 1 ～ 100000000 分辨率 1 |
| 频率计 |
| 频率范围 | 10Hz ～ 250 MHz AC耦合 |
| 精度 | 6 位/秒 |
| 扫频仪(选件) |
| 频率范围 | 1KHz ～ 80 MHz(最大) |
| 动态范围 | +15dBm～ -60dBm ±1dB(精度) |
| 功率计(选件) |
| 频率范围 | 1KHz ～ 100 MHz |
| 动态范围 | +15dBm～ -60dBm ±1dB(精度，需设置补偿频率) 可同时显示有效值 |
| 功率信号输出模块(选件) |
| 带宽 | 10Hz ～ 200 kHz |
| 输出功率 | 8W 负载8Ω 输出阻抗：2Ω |
| 电源电压 | 100V ～ 240V (47Hz ～ 63Hz) |
| 机械尺寸 | 260mm宽× 105mm高 ×290mm深 |
