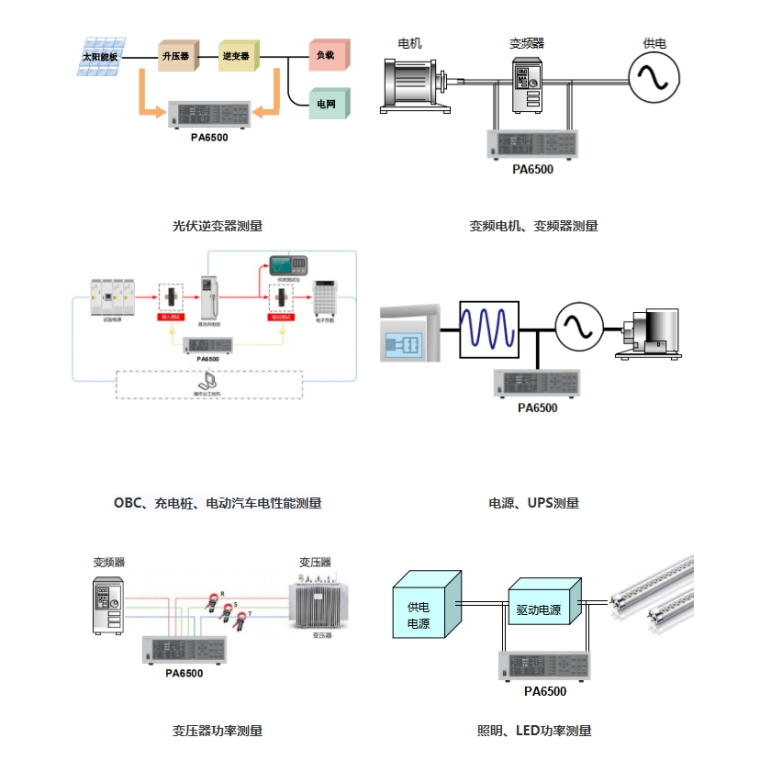

多通道

1～6通道测量单元配置，可灵活配置为多通道单相、三相三×2、三相四×2、

四相（DC+三相三）等模式，满足多种负 载（空调、逆变器、变频器、电机）测量需求

高精度

使用高速DSP处理器，16位高速高精度AD转换器，

基本精度可达0.1%，最快100ms显示数据更新周期

宽功率

单通道可测量电流50A（可选配20A、10A、5A、2A、1A等规格，且支持混合搭配），

功率最小分辨力0.1mW；满足待机功耗测量需求和额定功率测量需求

宽频带

交流、直流信号两用，功率测量带宽DC、0.5Hz～100kHz，

可满足各种标准和非标准正弦波形负载功率测量

频率测量

六通道可同时进行频率测量

线路滤波

采用500Hz、5.5kHz的低通滤波器，可测量PWM波形的基波值，

滤掉开关电源电流高频干扰

传感器

变比功能，支持常规I-I、V-V型电压/电流互感器；支持BNC接口的I-V型电流传感器，

最大输入电压10V，可选配大电流传感器

效率计算

可同时测量设备的输入、输出能耗，并计算出其效率

电能累积

可单独累积正向电能量、反向电能量和综合电能量，

进行买卖电能测量

阈值报警

每通道可独立设置电压、电流、功率、功率因数等阈值和测量门限值，

自动上下限判定，报警

中英界面

可切换设置中文、英文操作界面

接线方式

通道1

通道2

通道3

通道4

通道5

通道6

1P2W 单相两线

1P2W

1P2W

1P2W

1P2W

1P2W

1P2W

1P3W 单相三线

1P3W

1P3W

3P3W 三相三线

3P3W

3P3W

3V3A 三相三线

3V3A

3V3A

3P4W 三相四相

3P4W

3P4W

型号

PA6500

测量通道

1～6

接线方式

1P2W(单相2线)、1P3W(单相3线)、3P3W(三相3线，2电压2电流)、3P3W(3V3A)(三相3线，3电压3电流)、3P4W(三相4线)

测量参数

电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数PF、电压频率fU、电流频率fI、相位角Φ、效率η、总电能量Wh、正向电能量Wh+、反向电能量Wh-、电流积分Ah、50次谐波分析HDF、电压和电流失真度THD、峰值电压Upk、峰值电流Ipk、电压峰值因数CfU、电流峰值因数CfI、直流电压Udc、直流电流Idc、整流平均值Umn/Imn/Urmn/Irmn、三相参数Σ

输入阻抗

电压：约2MΩ，电流直接输入：约2.5mΩ (50A规格)，电流传感器输入：约100kΩ

AD采样速率

约100kS/s

满量程峰值因数

3

电压额定量程

（直接输入）

15/30/60/100/150/300/600/1000[V]

电流额定量程

（直接输入）

50A电流规格：500m/1/2/5/10/20/40/50[A]

选配：

20A电流规格：100m/200m/500m/1/2/5/10/20[A]

10A电流规格：50m/100m/200m/500m/1/2/5/10[A]

5A电流规格：20m/50m/100m/200m/500m/1/2/5[A]

2A电流规格：10m/20m/50m/100m/200m/500m/1/2[A]

1A电流规格：5m/10m/20m/50m/100m/200m/500m/1[A]

电流额定量程

（BNC传感器）

50m/100m/200m/500m/1/2/5/10[V]

电压、电流量程精度范围

(1%～110%)*×量程

*电压1000V量程、电流50A量程精度范围为(1%～100%)×量程

功率因数范围

±(0.001 ～ 1.000)

电压

测量精度

DC

0.5Hz≤f＜45Hz

45Hz≤f≤66Hz

66Hz＜f≤1kHz

1kHz＜f≤10kHz

10kHz＜f≤100kHz

±(0.1%×显示值+0.1%×量程)

±(0.1%×;显示值+0.2%×量程)

±(0.1%×显示值+0.1%×量程)

±(0.1%×显示值+0.2%×量程)

±({0.1+0.05×(f-1)}%×显示值+0.2%×量程)

±({0.5+0.04×(f-10)}%×显示值+0.3%×量程)

电流

测量精度

DC

0.5Hz≤f＜45Hz

45Hz≤f≤66Hz

66Hz＜f≤1kHz

1kHz＜f≤10kHz

10kHz＜f≤100kHz

±(0.1%×显示值+0.1%×量程)

±(0.1%×显示值+0.2%×量程)

±(0.1%×显示值+0.1%×量程)

±(0.1%×显示值+0.2%×量程)

±((0.1×f)%显示值+0.2%×量程)

±({1+0.08×(f-10)}%×显示值+0.3%×量程)

功率

测量精度

DC

0.5Hz≤f＜45Hz

45Hz≤f≤66Hz

66Hz＜f≤1kHz

1kHz＜f≤10kHz

10kHz＜f≤50kHz

50kHz＜f≤100kHz

±(0.1%×显示值+0.1%×量程)

±(0.3%×显示值+0.2%×量程)

±(0.1%×显示值+0.1%×量程)

±(0.2%×显示值+0.2%×量程)

±({0.2+0.1×(f-1)}%×显示值+0.2%×量程)

±({0.2+0.1×(f-1)}%×显示值+0.3%×量程)

±({5.1+0.18×(f-50)}%×显示值+0.3%×量程)

有功功率

测量范围

50A电流规格：11mW～11kW@220V，PF=0.01～1

选配：

20A电流规格：2.2mW～4.4kW@220V，PF=0.01～1

10A电流规格：1.1mW～2.2kW@220V，PF=0.01～1

5A电流规格：0.4mW～1.1kW@220V，PF=0.01～1

2A电流规格：0.2mW～440W@220V，PF=0.01～1

1A电流规格：0.1mW～220W@220V，PF=0.01～1

有功功率分辨力

0.1mW

频率测量范围

DC，0.5Hz ～ 100kHz

频率测量精度

±0.1%×显示值

电能测量范围

0～999999MWh (分辨率：1mWh/0.01mAh)

电能测量精度

±(0.1%×显示值+0.1%×量程)

扩展不确定度

电压、电流、功率、频率、电能量≤0.20%

滤波器功能

500Hz、5.5kHz电压线路、电流线路和频率滤波

变比功能

1 ～ 50000

数据更新周期

100m / 250m / 500m / 5 [s]

报警功能

电压、电流、功率、功率因数； 上限、下限、门限设定

控制接口

标配：RS-232、开关量接口； 选配：RS-485

显示器

7英寸宽屏 彩色液晶

外形尺寸

426(W) x 132(H) x 484(D，不含接线柱) mm

整机重量

约10 kg

型号

类型

带宽

规格

效果图

Yokogawa

96030

AC交流

20Hz～20kHz

AC：200Arms

变比：1A/2.5mV

型号

类型

带宽

规格

效果图

CA

PAC12

AC/DC交/直流

DC～10kHz

AC/DC：60/600Apk

变比：1A/10mV1A/1mV
