三相功率测量仪7920

索取资料及报价

产品介绍

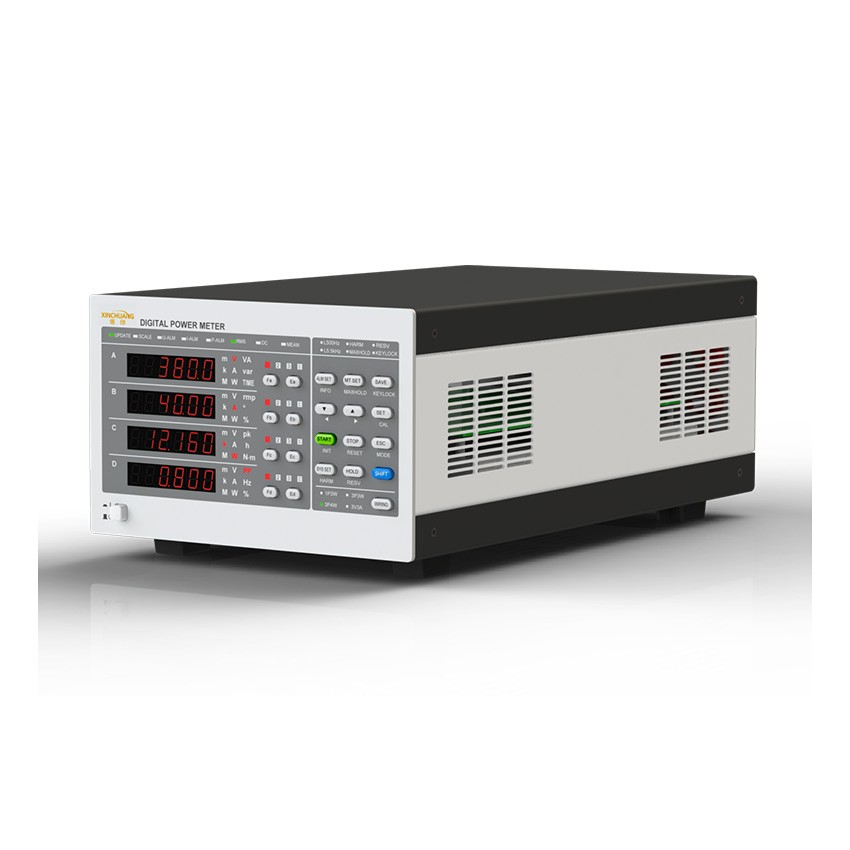

7920 三相功率测量仪

基本精度 ±0.1%
测量带宽 15Hz～2kHz
采样速率 70kSps
最大电压 600Vrms
最大电流 50A，支持电流互感器

典型应用

单相/三相家用电器、商用电器待机功耗和功率测试
光伏逆变器功率输出功率测试
电动汽车、充电桩输入功率测试
电力电子、变压器、发电机、电机功率测试

主要特点

1、三相：支持1P2W、1P3W、3P3W、3P4W、3V3A测量模式

2、高精度：基本精度可达0.1%

3、宽功率：可测量电流50A，功率最小分辨力0.01W

4、宽频带：功率测量带宽45Hz～2kHz，可满足各种负载功率测量

5、传感器：变比功能，支持常规I-I电流互感器

6、阈值报警：可设置三相总电压、电流、功率的阈值和测量门限值，自动上下限判定，报警

产品应用

电机功率测量

功率带宽15Hz～2kHz
电流范围0～50A/电流传感器
可分别测量变频器输入、输出功率

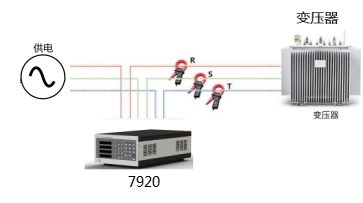

变压器功率测量

功率带宽15Hz～2kHz
电流范围0～50A/电流传感器

电源、UPS功率测量

电流范围50A
功率带宽15Hz～2kHz

商用电器性能评价，待机测量

电流范围50A，可测量额定功率和待机功率
最小功率分辨力0.01W
自动识别电器运行/停止/待机等状态，并选择性累积电能量

技术参数

型号	7920
测量通道	三相（支持单相使用）
测量参数/功能	单相：电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数λ、相位角Φ、电压频率fU、电流频率fI、电能量Wh、电量Ah、电（能）量计时Time 三相：电压ΣU、电流ΣI、有功功率ΣP、视在功率ΣS、无功功率ΣQ、功率因数Σλ
接线方式	1P2W、1P3W、3P3W、3P4W、3V3A
信号输入	浮置输入（互感器输入）
信号采样速率	70kS/s
满量程峰值因数	3
电压额定量程	600V
电压精度范围	0.6～600V
电压分辨力	0.1V
电流额定量程	50A
电流精度范围	20mA～50A
电流分辨力	0.001A
功率因数精度范围	±(0.1～1.0)
功率因数分辨力	0.01
电压/电流测量精度	45Hz≤f≤65Hz	±(0.1%×显示值+0.1%×量程)
	65Hz	±(0.1%×显示值+0.2%×量程)
	1kHz	±(0.15%×显示值+0.3%×量程)
有功功率测量精度	45Hz≤f≤65Hz	±(0.1%×显示值+0.1%×量程)
	65Hz	±(0.2%×显示值+0.2%×量程)
	1kHz	±(0.2%×显示值+0.3%×量程)
有功功率测量范围	0.44W～11kW@220.0V/相，PF=0.1～1.0
有功功率最高分辨力	0.01W
频率测量范围	45Hz～2kHz
频率测量精度	±0.1%×显示值
电能测量范围	0～99999MWh（分辨率：0.01mWh）
电能测量精度	±0.2%×显示值
电能计时范围	9999时59分59秒
滤波功能	500Hz、5.5kHz电压/电流线路滤波
数据更新周期	0.5 / 1 / 2 / 5 [s]
变比范围	1～5000
报警功能	5组，总电压、总电流、总功率上/下限、门限设定
控制接口	标配：RS-232；选配：RS-485、开关量
外形尺寸	213(W) x 132.5(H，不含底脚) x 384.5(D，不含接线端子) mm
开口尺寸	213 x 132.5
底脚高度	14.5 mm
整机重量	约4 kg
整机功耗	约10VA
