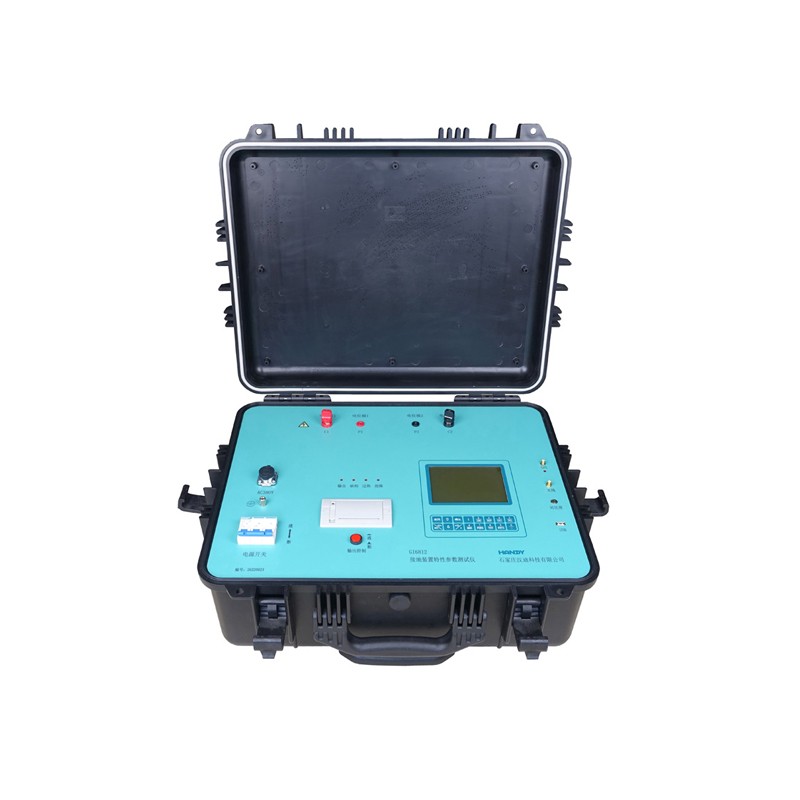

接地装置特性参数测试系统由主机GI6812特性参数测试仪和从机FVA620选频电压电流表组成。系统采用异频抗干扰技术，可在变电站强干扰环境下准确测量接地装置的各项工频特性参数。符合DL/T475-2017《接地装置特性参数测试导则》的要求。具有体积小、重量轻、携带方便的优点。系统配有GPS定位APP，可实时显示电流极、电位极的直线距离及夹角。

主要功能

1. 可测量接地装置的接地阻抗、分流及地网分流系数、场区地表电位梯度分布、跨步电位差、接触电位差、土壤电阻率等参数，准确分析地网综合参数；

2. 采用异频电流进行测量，在50Hz左右各取一个频点测试，换算得到50Hz的数据。结合数字滤波技术，可有效抑制工频干扰；

3. 采用高频变压器、一体机设计，体积小、重量轻、携带方便；

4. 仪器箱带有拉杆和滚轮，便于移动；

5. 高压段恒功率输出，输出电流随输出电压升高线性降低，提高分流测量准确度；

6. 具有两种时间同步（GPS、无线）及数据传输的方式，适应更多测试场合，并支持对两种方式的自动选取；

7. 内置人体等效电阻；

8. 自动完成升降压控制和数据测量，测量用时短；

9. 可保存测试电流、测试电压的波形，便于后续分析；

10. 具有手机或平板电脑GPS定位APP，可实时显示电流极、电位极的直线距离及夹角；

11. 室内外均可清晰显示的液晶屏上显示操作界面、测试数据；

12. 内置大容量存储器，可掉电不丢失地保存1000组测试数据；

13. 配有高速热敏打印机，供打印数据；

14. 可通过U盘对仪器进行系统更新，并支持数据导入U盘功能。

技术参数
