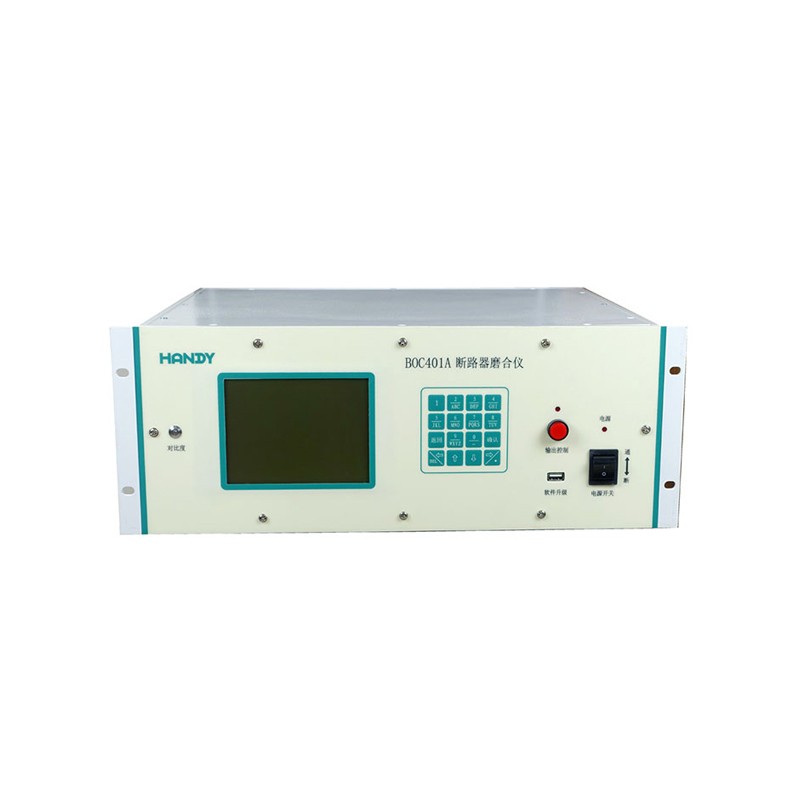

产品功能

1.可做各类断路器、隔离开关的磨合试验。

2.可监测3个主触头的时间参数；合闸、分闸线圈的电压值、电流值；储能电机的电压值、电流值；辅助触头的转换时间。

3.高压开关异常时报警并切断电源。

高压开关几种异常报警判断：

a.合闸回路断线

合闸线圈在仪器输出合闸脉冲时间内的最大电流小于计时电流时，则仪器判断合闸回路断线。

b.分闸回路断线

分闸线圈在仪器输出分闸脉冲时间内的带电最大电流小于计时电流时，则仪器判断分闸回路断线。

c.合闸辅助触头未转换

当合闸脉冲结束前，测得合闸回路电流大于计时电流，则合闸辅助触头未转换。

d.分闸辅助触头未转换

当分闸脉冲结束前，测得分闸回路电流大于计时电流，则分闸辅助触头未转换。

e.电机储能时间超限

储能电机线圈带电时间大于设置的储能时间。

f.电机未储能

在合闸命令发出前检测电机电流，若电机电流大于计时电流，则电机储能不到位。

g.开关拒合

在断口线接入仪器的情况下，合闸脉冲结束后，断口仍未合闸。则仪器判断高压开关拒合。

h.开关拒分

在断口线接入仪器的情况下，分闸脉冲结束后，断口仍未分闸。则仪器判断高压开关拒分。

i. A/B/C合闸时间超过仪器设置的合闸时间上限、下限时，判断为高压开关合闸时间不合格。

g. A/B/C分闸时间超过仪器设置的分闸时间上限、下限时，判断为高压开关分闸时间不合格。

k.合闸电流时间超上/下限时，判断为常闭辅助触头转换不合格。

l.分闸电流时间超上/下限时，判断为常开辅助触头转换不合格。

4.当高压开关的主触头接入仪器时，显示设备当前分、合闸状态。

5.操作高压开关额定电压、高电压、低电压下的单合、单分的磨合试验。

6.操作高压开关额定电压下的合分、分合分磨合试验。

7.手动操作高压开关的合闸、分闸、合分、分合分。

8.仪器可编辑存储40个开关型号，每个开关型号下可存储100个开关编号，每个编号下可存储30000次磨合数据。

9.可自动存储由于异常报警而停止试验前三次动作的触头波形、电流曲线。

10.内置大功率可调交、直流控制电源。

11.内置交直流两用电流传感器测量合闸线圈、分闸线圈、储能电机控制电流。

12.输出控制采用电子开关，控制精度高、寿命长。

13.储存的测试数据可转存至U盘。

14.使用U盘可对仪器内软件进行升级。

15.室内外均可清晰显示的液晶屏上显示操作界面、测试数据。

16.可使用网线通讯线连接计算机进行操作。

17.测试数据可在计算机上打开分析。
