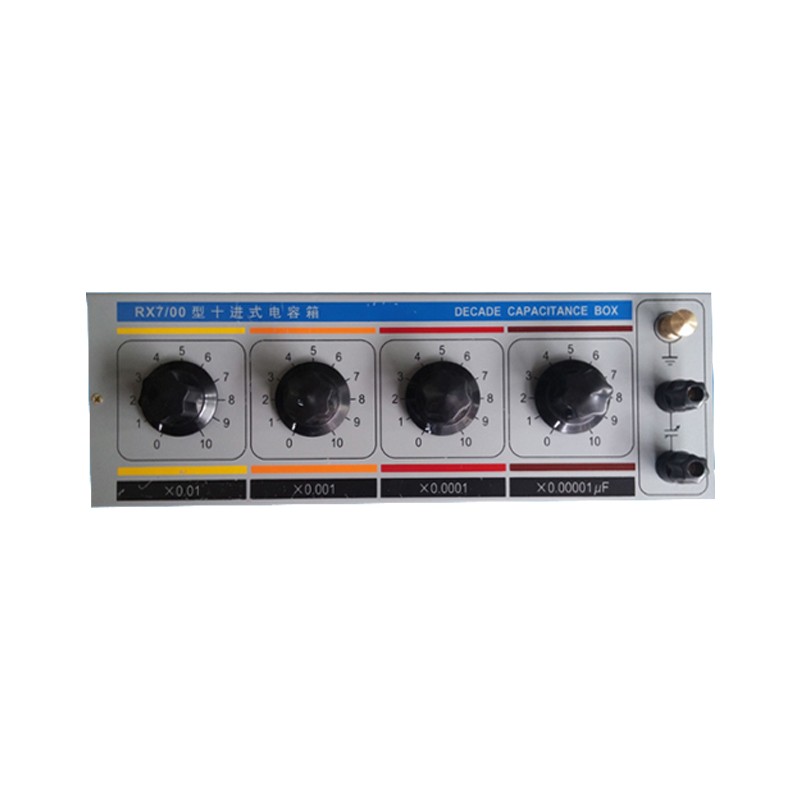

HGRX7型容箱是一种宽程精密的旋钮式十进电容箱，可作为交流电桥的可变容抗臂，滤波移相电路的容抗元件，校正电容表的标准器具以及其它需要电容能在很大范围内变化的电路中，适用在空气温度+10℃到+35℃，相对湿度30%～80%以内的工作条件。

技术特性

电容箱的零位电容应从测量结果中除去。

结构

十进式电容箱是由不同个数的十进开关组件组合而成的，每个十进开关组件由几个不同容量的电容并联组成1至10十个步进采用的电容是优质的，开关是银铜复合接触点接触性能好。

本电容箱所采用的电容器主要为聚苯乙烯或聚丙烯薄膜电容器。电容箱的整个电气部分均安装在具有屏蔽的机箱内。电容箱的引出端在面板上，即标记为“1”和“2”的二端钮，屏蔽有专用引出端，即标记为“0”的端钮。

使用说明

1、使用条件应在温度+10℃到35℃，相对湿度30%～80%。

2、电容箱在使用时可考虑二端或三端式接入工作电路里，作二端式时应考虑部分电容值C20的影响，作三端式时应考虑C10，C20的影响。

3、电容在接入工作电路时，应考虑联接导线的电容。

4、在测量时应考虑周围有强电场引起电容值影响，在不同温度使用电容时应考虑温度系数的影响。

5、电容箱使用完毕后应进行放电。
