HZF系列磁粉测功机

磁粉测功机的适用场合：

磁粉测功机适用于大力矩且转速较低的场合。测量电机的转矩，转速，输出功率，电压，电流，输入 功率，效率，功率因数，频率等参数。

磁粉测功机是由定子、实心转子、激磁线圈、磁粉介质、支架、底板等组成，当磁粉测功机内部线圈通过电流时产生磁场，使内部磁粉按磁力线排成磁链，由磁粉链产生拉力变为阻止转子旋转的阻力，该力为负载力矩。改变激磁电流的大小即可调节负载力矩的大小。

磁滞测功机选型：

磁粉测功机适用于中、大功率低转速的电机测试。

磁粉测功机系统组成：

磁粉测功机系统可测量被测电机或电动工具的转矩，转速，输出功率，电压，电流，输入 功率，效率，功率因数，频率等参数。

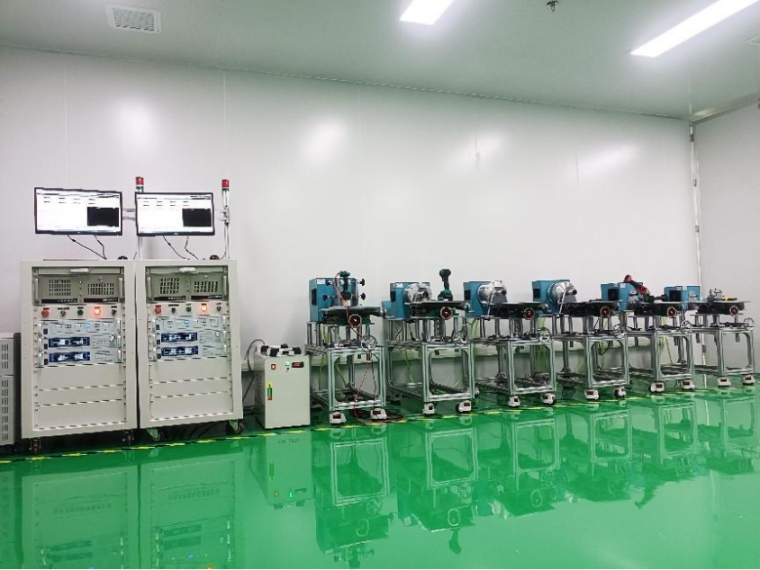

系统采用1.8米立式机柜或1.0米卧式机柜，工控机整合在机柜里面，测功机可选用三维工作台结构，也可选用普通二维结构。适用于单相/三相/直流电机。也可以选择同时兼容单相&三相&直流电机，此时单相线路、三相线路、直流线路各自独立，互不干扰，用户可以根据不同的电机通过机柜面板上的开关切换所需的测试线路。在有电机正反转的场合，也可以根据用户的要求增加正反转控制的线路。以上都需在合同需求单上详细说明。

配套软件：

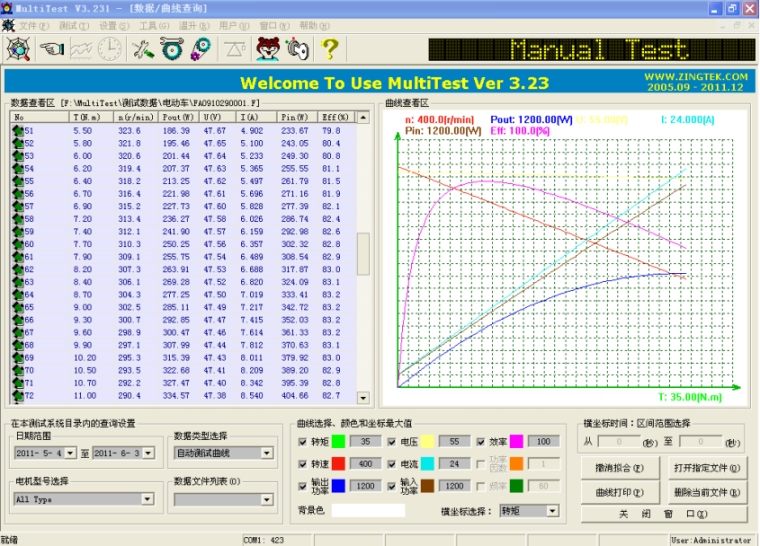

MultiTest V3.24电机综合性能测试软件是在Microsoft公司的Visual C++6.0开发环境下编制而成的，采用耳目一新的测试界面，具有良好的人机交互环境。配合本公司的**产品HN-06B测功机智能控制仪，两者相结合所产生的测试功能，能够满足当前绝大多数厂家对其不同品种，不同型号电机的各种测试需求。本软件还可选配DR4615转矩转速显示仪、DC4619控制仪或DR4615A电机性能测试仪（三合一）。同时，电参数仪还可匹配8716B、PF100系列交流电参数仪，8716F、PF200直流电参数仪，8902F2、PA330E系列三相电参数仪， 8760F电机寿命测控仪等。也可以根据客户的要求匹配各个不同厂家，不同型号的电参数仪，多路带电绕阻温升仪。还可以根据客户自身的特殊需求为其专门定制新功能。

测试软件新特性：

耳目一新的测试界面，良好的人机交互环境。

采用自身定制的串口类调用Windows底层API函数实现串口通讯，而不是采用OCX控件。

所有采样均放在线程中进行，速度快，受干扰小。而其它公司的测试软件都将采样放在主进程中进行。

可控制数量最多达到三台的测功机同时进行测试，在减少了企业人力资源的同时极大的提高了工作效率。

电机测试数据均按测试日期及电机型号进行分类归档，方便查询。

测试方式分为三种：手动测试，自动测试，定点/耐久（FFU）/堵转测试。
