11KW永磁同步电机对拖测试台

电机对拖测试台，本测试台是以11kw永磁同步电机做为负载端对7.5kw被测电机进行加载试验，测试7.5kw电机在对拖过程中的电压、电流、效率、扭矩、转速、功率等值。

电机参数：额定功率：7.5kw 额定扭矩：24N.m 额定转速：1500rpm

测试范围：电压380V 电流13.2A 电机三相交流电参数

电机对拖测试台原理：

测试系统以11kw永磁同步电机作为负载端，通过专用驱动器的方式对电机进行精确的转矩和转速控制。由于驱动器为PWM宽频调制的方式，驱动器能够高速实现对负载永磁电机的高动态性能的控制输出。

先接通被测电机控制器，由控制器对电机进行转速控制，当电机运行至测试点时，由驱动器对负载电机进行恒转矩控制对被测电机进行加载试验。在试验过程中有一段时间负载电机会作为发电机运行，产生的电流会以电阻法进行消耗。

功能简介：

1>通过系统能实时显示电机的电压、电流、输入功率、转矩、转速、输出功率、效率。

2>能对电流、电压、转矩、转速分别进行上、下限报警，报警值可任意设定。

3>可以对测试数据进行连续存储或按使用者的意愿进行单次存储。

4>能实时显示采集数据和曲线。

5>可将测试结果进行转速——电流、电压、转矩、功率、效率的曲线绘制。

6>可将测试结果进行时间——转速、电流、电压、转矩、功率、效率的曲线绘制。

7>系统对于各种参数的设置具有记忆功能，只需输入一次即可。

8>具有历史数据和曲线回放功能。

9>可以通过打印机对测试结果进行试验数据、曲线和报告的打印。

10>软件整个功能具有菜单和快捷键双重操作。

系统构成：

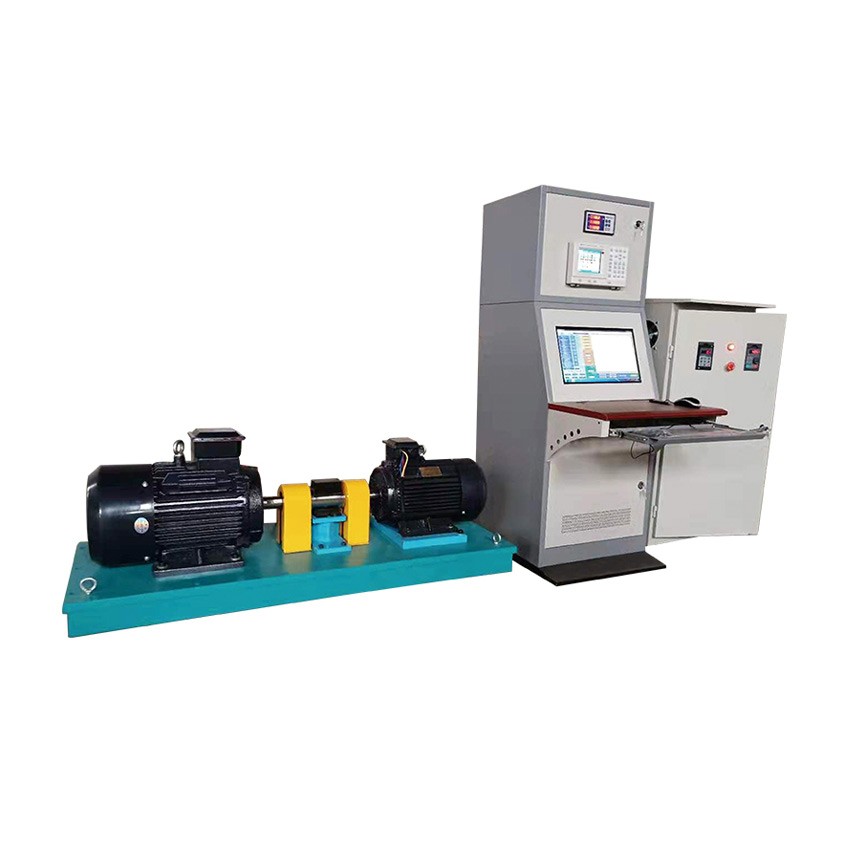

本测试台由被测电机+变频器、负载电机+变频器、动态扭矩传感器、 扭矩转速功率仪、机械安装平板、立式变频电气柜、工控柜、专用测试软件、能耗单元、电参数测试仪组成。
