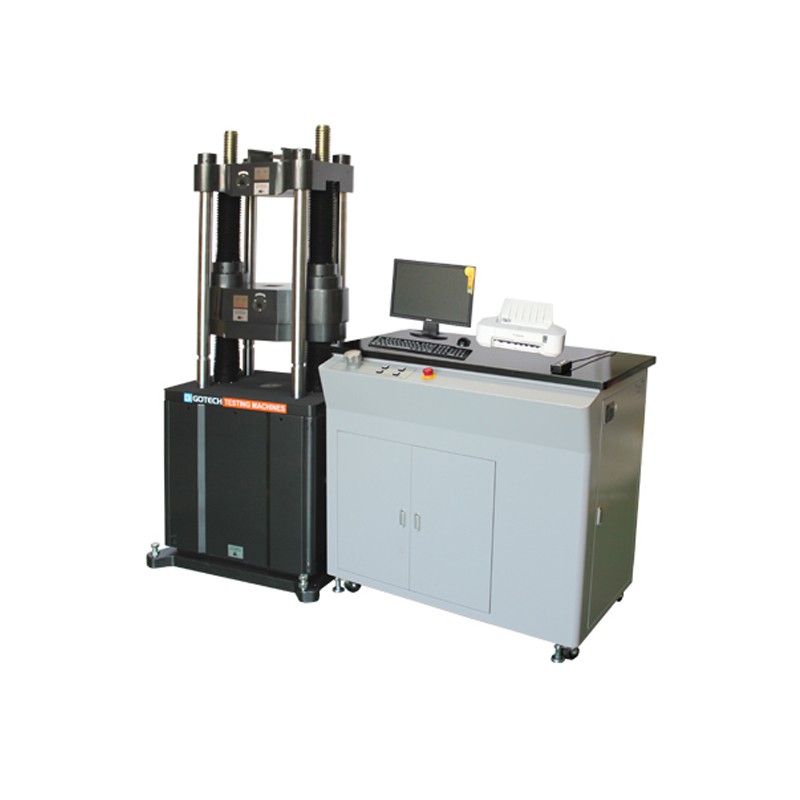

本机适用于各种材料之标准试样做拉伸、压缩、弯曲和抗折等试验。
本机以马达驱动油压缸，以精密压力感应器直接传感测试力量值，配合计算机控制系统及专用材料试验机控制软件，实现全程高精度控制。
产品规格
型 式 | UN-7001-LC200 | UN-7001-LC100 | UN-7001-LC50 | UN-7001-LC30 | UN-7001-LC20 | UN-7001-LC10 |
容量(公吨) | 200tf | 100tf | 50tf | 30tf | 20tf | 10tf |
测试速度 (空负载) | 1～65mm/min | 1～70 mm/min | 1～70 mm/min | 1～90 mm/min | 1～90 mm/min | 1～90 mm/min |
显示方式 | 电脑显示 |
力量放大倍率 | 无段 |
试验力分解度 | 1/500,000 全程不分档且全程分辨率不变 |
试验力示值误差 | 小于±1% |
动力方式 | 油压系统 |
抗拉试验 | 最大有效间距 (不含油压行程) | 620 mm | 620 mm | 600 mm | 540 mm | 540 mm | 540 mm |
圆棒夹持直径) | 12～85 mm | 13～75 mm | 12～50 mm | 10～40 mm | 10～40 mm | 10～40 mm |
平面夹距 (开口*宽幅) | 85*110 mm | 70*90 mm | 50*80 mm | 40*60 mm | 40*60 mm | 40*60 mm |
压缩试验 | 有效间距 (含油压行程) | 850 mm | 740 mm | 700 mm | 640 mm | 640 mm | 640 mm |
压盘直径 | 200 mm | 160 mm | 120 mm | 100 mm | 100 mm | 100 mm |
抗折试验 | 有效间距 (装置抗弯刀及抗弯座)(含油压行程) | 330 mm | 300 mm | 450 mm | 380 mm | 380 mm | 380 mm |
抗弯台 | 最大支点间距 | 790 mm | 340 mm | 390 mm | 390 mm | 390 mm | 390 mm |
支点直径*宽幅 | 30*210 mm | 30*145 mm | 30*145 mm | 30*145 mm | 30*145 mm | 30*145 mm |
抗弯刀 | 刀缘半径 | R35 mm | R22 mm | R22 mm | R16 mm | R16 mm | R16 mm |
刀宽幅 | 200 mm | 160 mm | 120 mm | 100 mm | 100 mm | 100 mm |
油压行程 | 230mm | 220mm | 220mm | 200mm | 200mm | 200mm |
支柱数量 | 6 |
支柱内侧有效间隔 | 630mm | 450mm | 450mm | 410mm | 410mm | 410mm |
横担升降动力 | 油压驱动横担自走式 |
横担升降速度 | 300+/-10% mm/min |
体机(W*D*H) | 主机 | 132*108*315cm | 106*83*250cm | 95*75*215cm | 85*66*195cm | 85*66*195cm | 85*66*195cm |
控制箱 | 127*76*99cm |
标准附件 | 平板夹片及圆棒夹片 |
选配附件 | 抗弯折治具 , 压缩用盘 |
