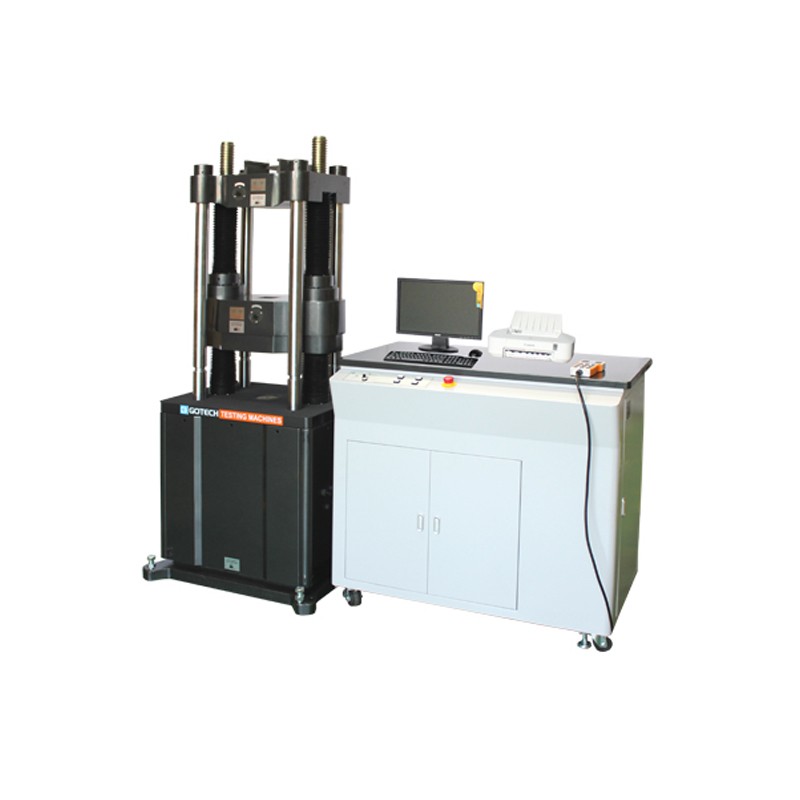

本机适用于各种材料之标准试样做拉伸、压缩、弯曲和抗折等试验。
本机以马达驱动油压缸，以精密压力感应器直接传感测试力量值，配合计算机控制系统及专用材料试验机控制软件，实现全程高精度控制。
产品规格
型 式 | UN-7001-LS200 | UN-7001-LS100 | UN-7001-LS50 | UN-7001-LS30 | UN-7001-LS20 | UN-7001-LS10 |
容量(公吨) | 200tf | 100tf | 50tf | 30tf | 20tf | 10tf |
测试速度(mm/min)(空负载) | 0.01～65 | 0.01～70 | 0.01～70 | 0.01～90 | 0.01～90 | 0.01～90 |
显示方式 | 电脑显示 |
力量放大倍率 | 无段 |
试验力分解度 | 1/500,000 全程不分档且全程分辨率不变 |
试验力示值误差 | 小于±1% |
动力方式 | 伺服控制油压系统 |
抗拉试验 | 最大有效间距(mm)(不含油压行程) | 620 | 620 | 600 | 540 | 540 | 540 |
圆棒夹持直径(mm) | 12～85 | 13～75 | 12～50 | 10～40 | 10～40 | 10～40 |
平面夹距(mm)(开口*宽幅) | 85*110 | 70*90 | 50*80 | 40*60 | 40*60 | 40*60 |
压缩试验 | 有效间距(mm)(含油压行程) | 850 | 740 | 700 | 640 | 640 | 640 |
压盘直径(mm) | 200 | 160 | 120 | 100 | 100 | 100 |
抗折试验 | 有效间距(mm)(装置抗弯刀及抗弯座)(含油压行程) | 330 | 300 | 450 | 380 | 380 | 380 |
抗弯台 | 最大支点间距(mm) | 790 | 340 | 390 | 390 | 390 | 390 |
支点直径*宽幅(mm) | 30*210 | 30*145 | 30*145 | 30*145 | 30*145 | 30*145 |
抗弯刀 | 刀缘半径(mm) | R35 | R22 | R22 | R16 | R16 | R16 |
刀宽幅(mm) | 200 | 160 | 120 | 100 | 100 | 100 |
油压行程(mm) | 230 | 220 | 220 | 200 | 200 | 200 |
支柱数量 | 6 | 6 | 6 | 6 | 6 | 6 |
支柱内侧有效间隔(mm) | 630 | 450 | 450 | 410 | 410 | 410 |
横担升降动力 | 油压驱动横担自走式 |
横担升降速度(mm/min) | 300+/-10% | 300+/-10% | 300+/-10% | 300+/-10% | 300+/-10% | 300+/-10% |
体机(W*D*H) | 主机(cm) | 107*132*334 | 106*83*250 | 95*75*215 | 85*66*195 | 85*66*195 | 85*66*195 |
控制箱(cm) | 127*76*99 | 127*76*99 | 127*76*99 | 127*76*99 | 127*76*99 | 127*76*99 |
标准附件 | 平板夹片及圆棒夹片 |
选配附件 | 抗弯折治具, 压缩用盘 |
