光电转换器P6701B/P6703B

型号:	P6701B/P6703B

产品介绍

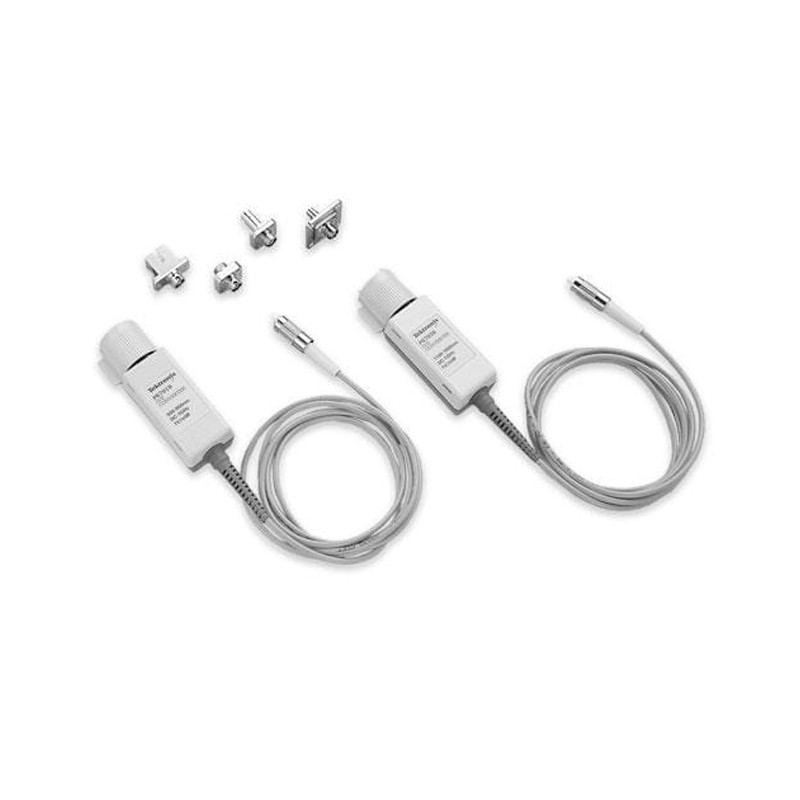

P6701B/P6703B 光电转换器

小巧，方便封装的P6701B和P6703B光电模拟转换器为光脉冲形状测量提供了精确的接口。

特点和优点

宽波长响应500至950纳米或1100至1700纳米

高达1.2 GHz的高带宽直流
高增益1v /mW
低噪声
探头连接DPO7000 1和DPO/MSO70000 2系列
SONET/SDH和光纤通道参考接收机性能:
TDS500C/700C(可选3C或4C)
P6701B -光纤通道高达1063mb /s
P6703B - SONET/SDH高达622 Mb/s

需要TPA-to-BNC适配器

需要TCA-to-BNC适配器

应用程序

光通信信号(SONET/SDH和光纤通道)眼纹测试

Tektronix P6700系列光电(O/E)转换器将光信号转换为电信号，以便在Tektronix DPO7000和DPO/MSO70000系列示波器上进行方便的分析，

使用适当的适配器(见脚注1和2)，任何其他配备TekProbe接口的Tektronix示波器，或与1103 TekProbe电源一起使用。

P6700系列O/E转换器是光通信系统和设备开发、制造或服务中的光源特性的理想选择。

小巧，方便封装的P6701B和P6703B光电模拟转换器为光脉冲形状测量提供了精确的接口。这些O/E转换器的高增益，

大动态范围和稳定的输出偏置使它们成为执行眼纹分析和消光测量的理想选择。

P6701B/P6703B光输入采用1m、62.5μ多模光纤，采用FC/PC连接器。使用混合光纤配合套的标准分类，这些O/ e可以适应各种行业连接器标准。

当与泰克DPO7000或DPO/MSO70000以及早期配备TekProbe的系列示波器一起使用时，TekProbe接口提供电源，自动缩放，自动终止和正确单位(微瓦)。

你可以信赖的性能

依靠泰克为您提供值得信赖的性能。除了业界**的服务和支持，本产品还提供一年的标准保修。

标准P6701B具有标称频率响应，遵循光纤通道1063 Mb/s的四阶贝塞尔-汤普森。1103 TekProbe电源可用于将这些产品连接到DSA8300系列采样示波器。

P6701B & P6703B-1.jpg

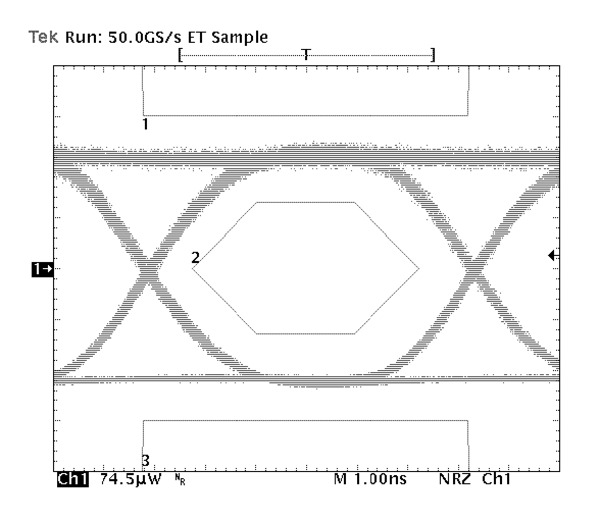

OC-3/STM-1 SONET/SDH发射机眼纹测试

P6701B & P6703B-2.jpg

P6701B:典型波长相关增益(在25°C时)

P6701B & P6703B-3.jpg

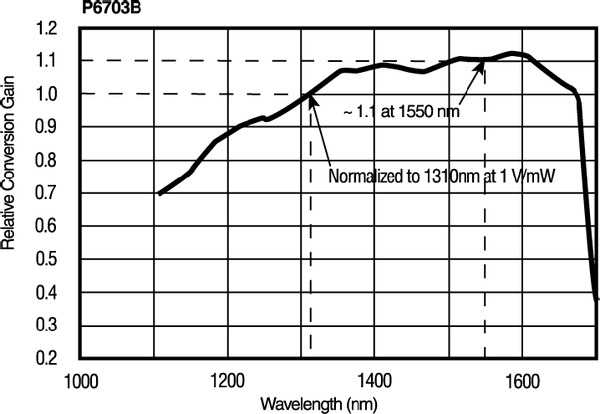

P6703B:典型波长相关增益(25°C)

技术参数

Characteristic	P6701B	P6703B
Wavelength response	500 to 950 nm	1100 to 1650 nm
Bandwidth ¹(Typical)	DC to 1.0 GHz	DC to 1.2 GHz
Rise time (Typical)	≤ 500 ps	≤ 395 ps
Conversion gain	1 V/mW	1 V/mW
Maximum input optical power	1 mW (0 dBm) ²	1 mW (0 dBm) ²
	10 mW (10 dBm) ³	10 mW (10 dBm) ³
	20 mW (13 dBm)⁴	20 mW (13 dBm) ⁴
Maximum output modulation depth for reference receiver performance	≤ 200 mVp-p	≤ 200 mVp-p
Noise equivalent power	≤ 0.87 Noise Equivalent Power μW (RMS) 5	≤ 0.59 μW (RMS) ⁵
Noise equivalent power	≤ 28 pW per √Hz	≤19 pW per √Hz
Maximum input fiber core diameter	62.5 μm	62.5 μm
