TAP2500 - TAP3500 - TAP4000 有源探头

TAP2500、TAP3500 和 TAP4000 单端有源 FET 探头提供**的高速电气和机械性能，满足了当今数字系统设计要求。

产品主要功能

杰出的电气性能

高探头带宽

快速探头上升时间

**的信号保真度

≤0.8 pF 输入电容

40 kΩ 输入电阻

-4 V ～ +4 V 输入动态范围

-10 V ～ +10 VDC输入偏置范围

±30 V (DC + 峰值 AC) 最大输入电压 (非破坏性)

通用机械性能

紧凑的小型探头头部，用来探测小型电路单元

DUT 连接附件可以连接间隙最小 0.5 mm 的 SMD

强健的设计，可靠性高

简便易用

直接连接带 TekVPI™ 探头接口的示波器

在示波器显示画面上自动确定单位和读数

简便接入示波器探头菜单画面，获得探头状态/诊断信息，控制探头 DC 偏置

通过示波器遥控 GPIB/USB 探头

应用

检验、调试和表征高速设计

信号完整性、抖动和定时分析

制造工程和测试

信号电压摆幅最高 8 Vp-p

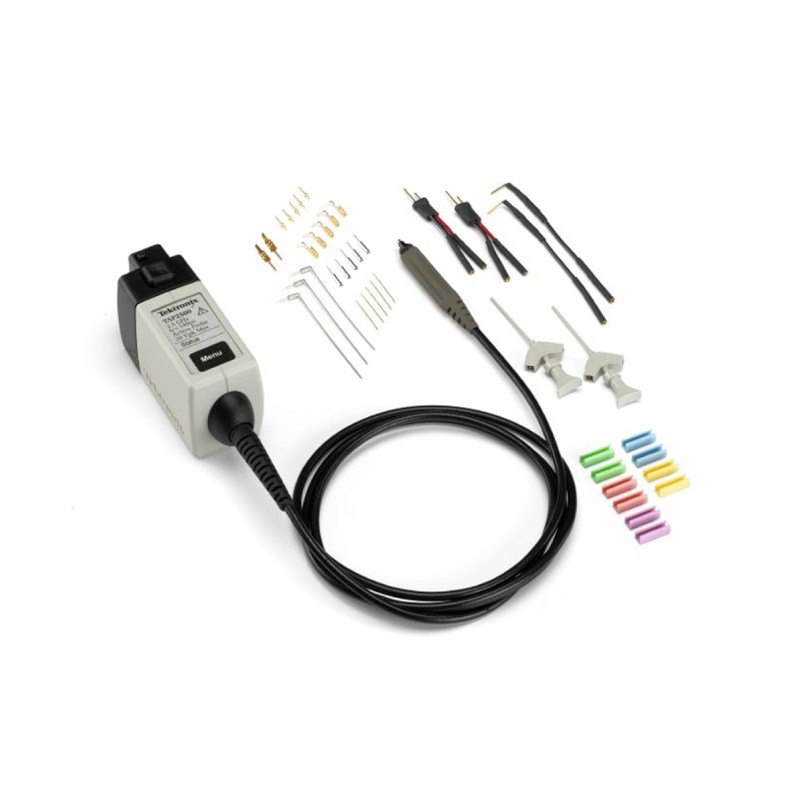

TAP2500、TAP3500 和 TAP4000 有源探头，适用于 TekVPI™ 探头接口

为应用选择合适的探头是在测量中取得**信号保真度的关键。有源探头为高频测量提供了更真实的信号复制和保真度。由于我们的超低输入电容和独特的接口，TAP2500、TAP3500 和 TAP4000 单端有源 FET 探头提供了**的高速电气和机械性能，满足了当今数字系统设计要求。

TAP2500、TAP3500 和 TAP4000 有源 FET 探头是为用于及直接连接带 TekVPI™ 探头接口的示波器设计的，通过解决三个传统问题，实现了高速信号采集和测量保真度：

• ≤0.8 pF 输入电容和 40 kΩ 输入电阻，DUT 负载影响更低

• 利用多功能 DUT 连接可连接到小型 SMD

• 在探头尖端保持仪器带宽，支持最高 3.5 GHz 示波器

技术参数
