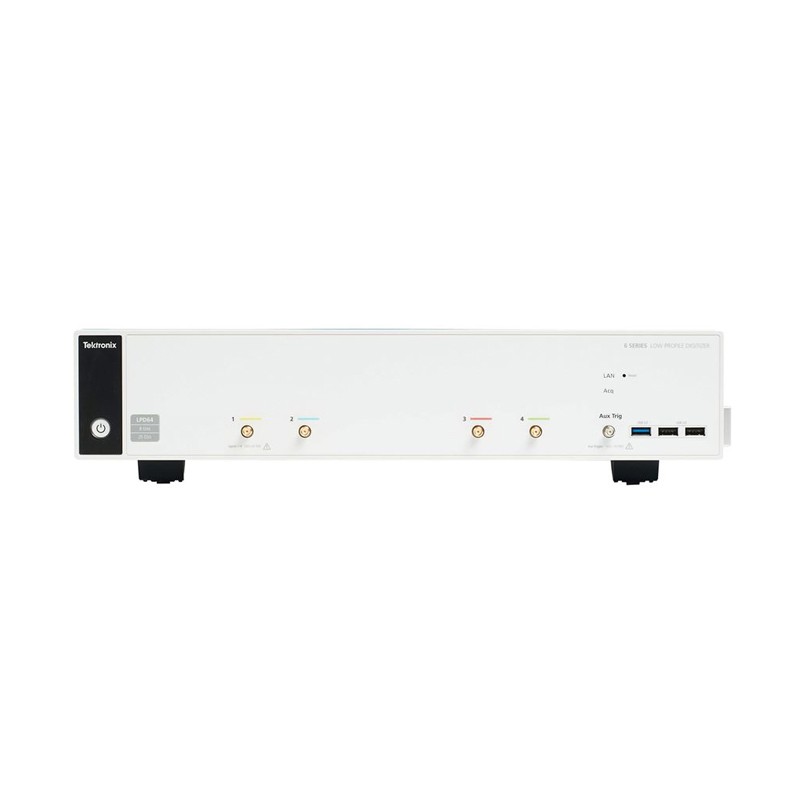

6 系列 紧凑型数字化仪
在需要高速数字化仪的应用中，打开通道时不应牺牲性能。6 系列紧凑型数字化仪树立了新标准，不需交错采样率、带宽或记录长度。您可以从中获取最快最准确的性能 – 全都在2U 机架空间内。
4 条通道均为 25 GS/s
4 条通道频率 DC 至 8 GHz
12 位模数转换器
4 条通道上多达 10 亿个样本 (1 Gpt)
所有通道上高达 2 GHz RF DDC 带宽
数字化仪安装在 2U 机架上
**的低噪表现力和***有效位数 (ENOB)
产品特点
大物理学 – 机器诊断 物理学不断地**世界在物质和能量方面取得令人兴奋的新科学发现。在监测目标测试点时，这些实验对数字化仪和示波器的精度、性能和尺寸提出了更高要求。6 系列紧凑型数字化仪采用获奖的示波器用户界面，具备行业**的性能和小巧的外形，拥有泰克级别的可靠性，超越了上述要求。测试设备无疑更好。 高能（粒子）物理 核物理 原子、分子和光物理 凝聚态物理 |
|

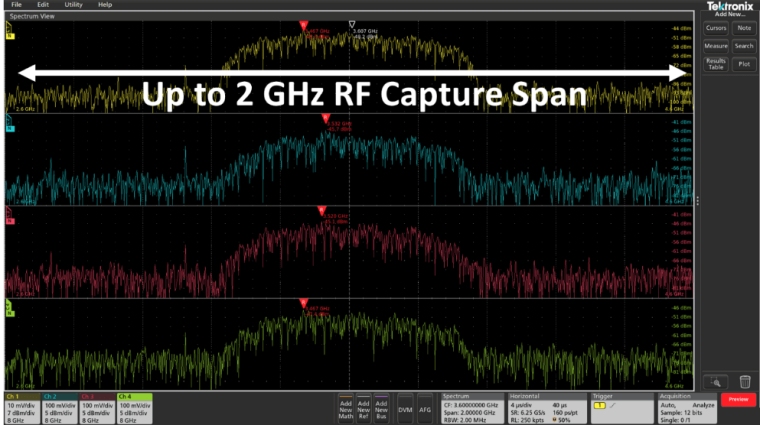

| 具有 DDC 和 IQ 数据卸载功能的内置 Spectrum View（频谱视图）输入 不管您是频谱分析仪专家还是临时用户，您都可以让内置Spectrum View（频谱视图）功能即开始工作。泰克 TEK049 ASIC 拥有双信号通路专利，其 ADC 和 DDC 可对时域和频域进行独立控制。 特点： |

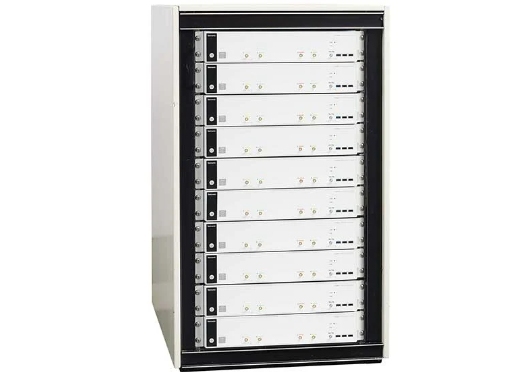

高带宽制造，例如 5G 和 UWB 更高的数据吞吐量正在推动5G mmWave、超宽带、WiGig和汽车雷达等多种技术的发展。6 系列紧凑型数字化仪是用于多通道系统的理想的中频数字化仪，并将 4 条高性能 25 GS/s 通道融入到一个 2U 机架中。通过使用 DDC，可减少高达 30％ 的数据量，这意味着您可以更快地获取数据以进行后处理。 特点： |
|

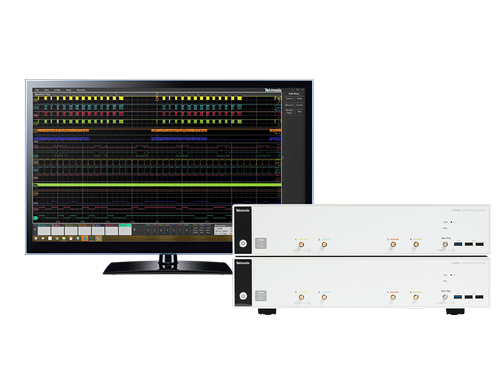

| 同步多个高速数字化仪 将两个远程数字化仪转变成一台虚拟仪器。发现、搜索和分析比以往任何时候都多的通道。 同时查看所有通道 重新排列或分组通道 无限的自动测量 轻松以太网接入
|
轻松应对从设计到制造测试的转换 在设计中使用定制的软件和测试例程来减少测试工作。使用6 系列紧凑型数字化仪及其 15.6 英寸的高清显示器结合手势-滑动-缩放触摸屏进行设计验证。在制造中使用紧凑型数字化仪，运行相同的用户界面和类似的硬件。 |
|
紧凑型数字化仪 6 系列 选型表
型号 | 带宽 | 采样率 | 垂直分辨率 | Rack Height |
LPD64 | DC to 8 GHz | 25 GS/s | 12-bits ADC | 2U rack mount ready |
技术参数
特点 | LPD64 |
模拟输入 | 4 |
带宽（计算的上升时间） | 1 GHz (400 ps), 2.5 GHz (160 ps), 4 GHz (100 ps), 6 GHz (66.67 ps), 8 GHz (50 ps) |
DC 增益精度 | 50 Ω：±2.0% 1，（±2.0% @ 2 mV/div，±4.0% @ 1 mV/div（典型值）） 50 Ω：±1.0% 2 满刻度，（±1.0% 满刻度 @ 2 mV/div，±2.0% @ 1 mV/div（典型值）） |
ADC 分辨率 | 12 位 |
垂直分辨率 (所有通道) | 8 位 @ 25 GS/s; 8 GHz 12 位 @ 12.5 GS/s; 4 GHz 13 位 @ 6.25 GS/s (High Res); 2 GHz 14 位 @ 3.125 GS/s (High Res); 1 GHz 15 位 @ 1.25 GS/s (High Res); 500 MHz 16 位 @ ≤625 MS/s (High Res); 200 MHz |
采样率 | 25 GS/s, 所有通道上 |
记录长度 | 125 M 点，所有通道上 (标配) 所有通道上的 250 M 点、500 M 点或 1 G 点（可选） |
波形捕获速率 | >500,000 wfms/s (峰值检测, 包络采集模式), >30,000 wfms/s (所有其他采集模式) |
任意波形/函数发生器 (选配) | 13 种预先定义的波形类型，最高 50 MHz 输出 |
DVM | 4 位 DVM（产品注册后免费） |
触发频率计数器 | 8 位频率计数器（产品注册后免费） |
