DPO70000SX ATI 高性能示波器可提供业界精准的高速信号行为捕获，以证明、验证和检定您的下一代设计。 捕获可达 70 GHz 具有低噪声、高保真度的信号，从而确保准确地测量您的信号的真实特征。

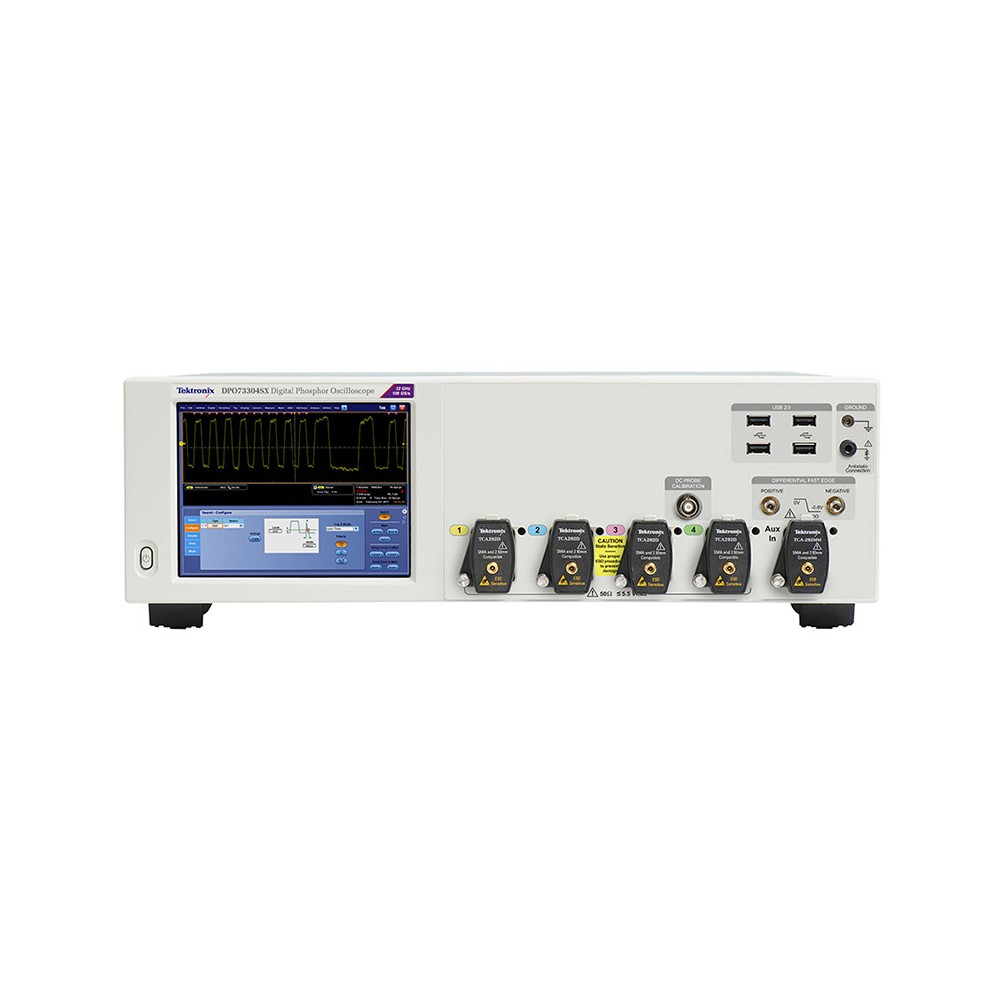

DPO70000SX 数字荧光示波器
n 13 GHz、16 GHz、23 GHz 或 33 GHz 模拟带宽
n 100 GS/s，10 ps/采样的实时采样率
简介
DPO70000SX 系列示波器为超宽带宽应用提供最准确的实时性能。
低噪声、70 GHz 实时信号捕获功能，采用已获专利（发明专利，专利号CN104950152、CN104897938）的 ATI 结构
l 紧凑的 5 ¼" (3U) 仪器封装，实现了功能最广泛的多通道系统
l 采用 UltraSync 多台时间同步总线，提供精确的可扩充的性能
l ***触发性能，>25 GHz 边沿触发带宽，独有的包络触发功能
l 14.1 Gbps 硬件串行触发 – 保证在指定 8b10b、64b66b 或通用 NRZ 码型**次发生时触发采集，隔离码型相关效应
l 误码检测器 - 此功能在触发系统中执行，针对已定义的模式文件提供简单的误码测量，确定没有丢失位
低噪声、高保真信号采集在超高带宽应用中至关重要，如远距离相干光通信、400G 数据通信和宽带 RF。旗舰型 DPO77002SX 采用 ATI（异步时序交织）结构，实现了 70 GHz 和 200 GS/s（5 ps/样点）实时采集性能。这种已获专利（发明专利，专利号CN104950152、CN104897938）的对称结构本身的噪声要远远优于传统带宽交织方法。DPO70000SX 提供了最低的噪声、***保真度和***性能，支持进行复杂的光调制分析，对高速串行信令和频率进行抖动和噪声分析，对宽带 RF 信号进行相位和调制分析。
DPO70000SX系列 功能与特色
 | | 信号完整性高。 DPO70000SX系列，极高的信号完整性 ATI 技术处于信号保真度的前沿，可最大限度地减少噪声，为下一代设计提供准确的测量结果。 已获专利（发明专利，专利号CN104950152、CN104897938）的 ATI 优点 特点 低噪声 ATI 结构 高性能触发系统可隔离信号缺陷 严格的定时精度 精确的时基精度 通道间时滞/定时 多台设备系统定时精度和稳定性 使用 DPO7OE1 光探头 进行低噪声光测量
|

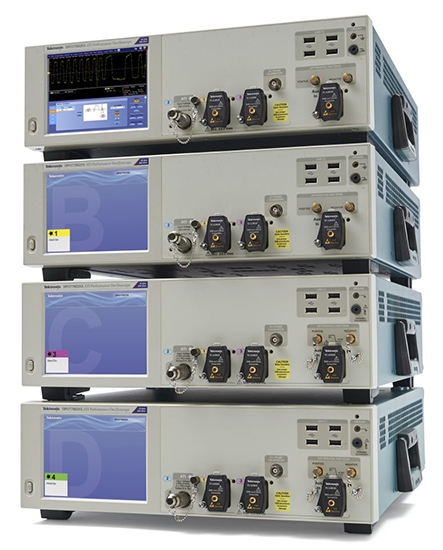

灵活、 多功能、 可扩展。 DPO70000SX系列，灵活、 多功能、 可扩展 创新 UltraSync 架构可提供配置灵活性，让您轻松添加采集通道并保持通道间定时精度。 具备扩展空间提高示波器可扩展性 特点 | |
|

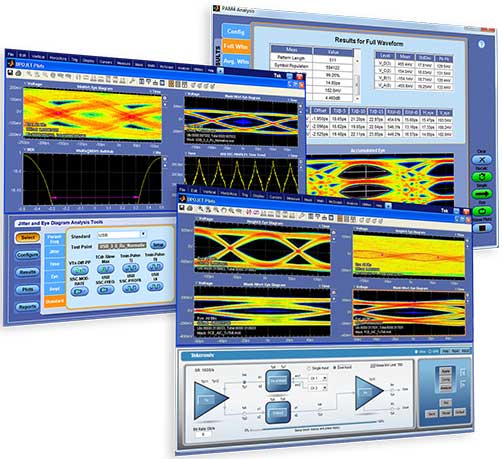

| | 测量和分析工具可让您随时了解信号状况。 DPO70000SX系列，测量和分析工具可让您随时了解信号状况 DPO70000SX 的应用支持包可提供验证和证明您的全新设计所需的自动一致性测试、富有洞察力的调试工具和广泛的信号连接选项。 高速串行标准数据通信和 PAM4 使用 DPOJET 实现准确的抖动和定时分析 特点 |
立即了解技术诀窍 。 DPO70000SX系列，了解技术诀窍 泰克应用工程团队在现场提供测量连接、示波器操作和分析工具见解方面的专家级支持。 在您的实验室或生产过程中，从引进到采用再到整合高度复杂的测量流程，我们随时为您提供帮助。 特点 多级服务，包括提供全面保护的金级服务 获取安装帮助、培训和问题解决支持 全球技术支持中心提供对中央知识库的实时访问
| |  |
DPO70000SX系列 选型表
型号 | 说明 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 |
DPO71604SX | Single-unit | 16 GHz | 100 GS/s, 50 GS/s | 62.5M points - 1G points | 2 at 16 GHz, 4 at 16 GHz |
DPO73304SX | 单台设备 | 33 GHz | 100 GS/s，50 GS/s | 62.5M 点 – 1G 点 | 33 GHz 时为 2，23 GHz 时为 4 |
DPS75004SX | 双单元系统 | 50 GHz | 200 GS/s，100 GS/s | 62.5M 点 - 1G 点 | 50 GHz 下为 2，33 GHz 下为 4 |
DPO75002SX | 单台设备 | 50 GHz | 200 GS/s，100 GS/s | 62.5M 点 - 1G 点 | 50 GHz 时为 1，33 GHz 时为 2 |
DPO71304SX | Single-unit | 13 GHz | 100 GS/s, 50 GS/s | 62.5M points - 1G points | 2 at 13 GHz, 4 at 13 GHz |
DPS77004SX | 双单元系统 | 70 GHz | 200 GS/s，100 GS/s | 62.5M 点 – 1G 点 | 70 GHz 下为 2，33 GHz 下为 4 |
DPO72304SX | 单台设备 | 23 GHz | 100 GS/s，50 GS/s | 62.5M 点 - 1G 点 | 2 通道为 23 GHz，4 通道为 23 GHz |
DPS73308SX | 双单元系统 | 33 GHz | 100 GS/s，50 GS/s | 62.5M 点 – 1G 点 | 33 GHz 时为 4 通道，23 GHz 时为 8 通道（屏幕上最多显示 4 组数据，其他数据通过程序界面显示） |
DPO77002SX | 单台设备 | 70 GHz | 200 GS/s，100 GS/s | 62.5M 点 – 1G 点 | 70 GHz 下为 1，33 GHz 下为 2 |
DPO70000SX 标配附件
ATI 通道附件
附件 | 泰克部件编号 |
时延校正适配器 (1.85M 到 2.92F) | 103-0488-00 |
ATI 连接器保护装置 (1.85 mm) | 103-0474-00 |
ATI 保护罩 | 016-2101-00 |
扭矩扳手 | 067-2787-00 |
配套扳手 | 003-1942-00 |
仪器附件
附件 | 泰克部件编号 |
用户手册 — 取决于 j 语言选项 | 071-3357-xx |
前面保护罩 | 200-5337-00 |
PCIe 主控端口保护插头 | 200-5344-00 |
**个以太网端口插头 | 200-5389-00 |
50 Ω 端接快速边沿 (2X) | 015-1022-01 |
TCA292D (5X)（ATI 仪器上为 3X） | 090-0058-00 |
Windows 兼容键盘 | 119-7275-xx |
Windows 兼容鼠标 | 119-7054-xx |
防静电腕带 | 006-3415-05 |
时延校正电缆 (M2.92 ～ M2.92) | 174-6793-00 |
附件包 | 016-2045-00 |
**实践手册 | 071-2989-04 |
RoHS 信息 | 071-2185-04 |
校准证明 | 001-1179-00 |
校准证明信封 | 006-8018-01 |
电源线 | 取决于选项 |
