产品详情

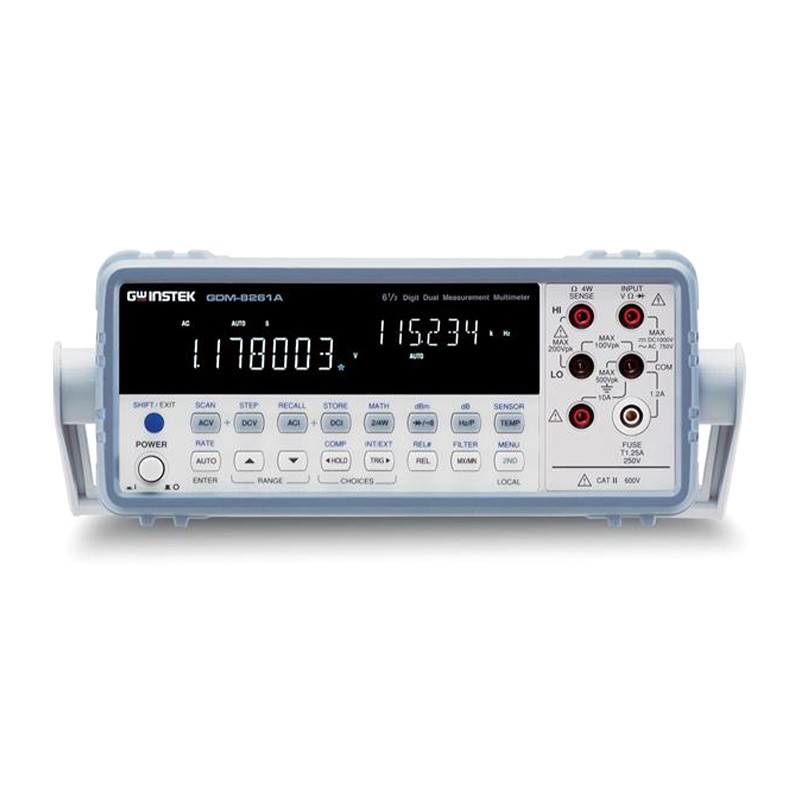

GDM-8261A是一款6 1/2位数字万用表，支持双显示测量，具有11种测量功能和10种运算功能，精度高(35ppm直流电压精度)，适合多种应用领域的参数测量。
GDM-8261A采用扫描卡式设计，提供16个V-Ch和2个I-Ch，可以在一个或多个设备上进行多点测量，所有操作仅通过按键完成。拥有多点测量能力，GDM-8261A可以看作一个用于增加生产测试量的半自动ATE系统，或看作一个用于长期监控或特征记录的数据记录器。它的PC软件和DMM-Viewer支持多通道面板设置和扫描卡数据记录。此外，LabVIEW驱动帮助用户在PC屏上创建自己的虚拟仪器，极大的简化了编程。对于ATE系统测量或远程控制应用，GDM-8261A标配USB和RS-232C接口，选配GPIB或LAN接口。
GDM-8261A是一款6 1/2位数字万用表，具有非常高的直流电压精度(35ppm)、双显示测量、11种基本测量和10种高级测量功能。支持外插扫描卡，可以在多个测量点间切换，能够有效进行短期/长期的监控或特征记录。对于系统自身测量或测试需要，GDM-8261A则可使用RS-232C以及凭借高性价比、高速数据获取和操作简单的特性逐渐成为主流的USB接口。
A、 操作平台
GDM-8261A所有的基本测量功能，充分满足了工程师设计、研发和测试电子线路或产品的需要，包括电压、电流、电阻、二极管、短路测试以及频率和温度测量。此外，GDM-8261A还具有10种高级测量功能(dBm、dB、比较功能和其它数学运算)，让您无需再担心特殊的测量要求。
B、 双显示测量
与其它“双显示”数字万用表不同，GDM-8261A的**个显示屏不仅可以显示范围信息，还可以显示测量值。也就是说，输入信号的两个属性能够同时显示在屏幕上：主要测量和次要测量项目，几乎适合所有的测量组合。双显示测量功能避免在同一个测试点进行多次测量，节省了宝贵时间。
C、 高测量分辨率&采样率
模式 分辨率 测量速度
快速 4 1/2位 2,400次/秒
中速 5 1/2位 600次/秒
慢速 6 1/2位 30次/秒
GDM-8261A的分辨率非常高：0.1μV的电压分辨率、100pA的直流电流分辨率、1nA的交流电流分辨率和100μΩ的电阻分辨率，完全可以达到用户对精度的要求。此外，30次/秒(6 1/2位)和2,400次/秒(4 1/2位)的传输速度使GDM-8261足够应对当今市场的测量要求。
D、 2/4线制电阻测量
GDM-8261A提供两种电阻测量方法：2线制测量和4线制测量。2线制测量方式是常见简单的连接方法，尤其适用于100Ω～10kΩ电阻。4线制测量方式适合小电阻测量(100Ω以下)，测量时会自动补偿测试导线电阻和接触电阻。
E、 通用接口&传输速度
为满足系统的应用需求，GDM-8261A提供了一个通用USB接口和一个标准RS-232C接口。连接USB接口，以ASCII格式传输信息的速度可达2,400次/秒。GPIB或LAN卡为选配附件，也可适用于您既有的系统。
F、 多点测量扫描卡
选配扫描卡采用插件式设计，具有一套完备的多点测量解决方案，简化了多点测量和数据处理过程。用户可以通过这种扫描方式有效测量与GDM-8261A相连的多个通道。
GDM-8261A 8261USB通信
性能特点：
6 ½位显示：1,200,000位
DCV基本精确度：0.0035%
双显示测量，真空荧光显示屏(VFD)
11种主要测量功能&10种高级测量功能
具AC+DC电压或电流量测功能
高分辨率：DCI 100pA；ACI 1nA
温度测量(RTD & 热电耦)范围：-200℃～+1820℃
USB接口传输速率高达2,400次读值/秒
标准接口：USB、RS-232C、Digital I/O
选配接口：GPIB或LAN
选配扫描卡：GDM-SC1A(V×16ch，I×2ch)
免费PC软件：DMM Viewer
产品规格
功能 | | | | | | |
档位(3) | 分辨率 | 输入阻抗...等 | 24 Hour 23°C± 1°C | 90 Day 23°C± 5°C | 1 Year 23°C± 5°C | 温度系数0°～ 18°C /28°～ 55°C |
直流电压 |
100.0000 mV | 0.1μV | 10MΩ or >10GΩ | 0.0030 + 0.0030 | 0.0040 + 0.0035 | 0.0050 + 0.0035 | 0.0005 + 0.0005 |
1.000000 V | 1μV | 10MΩ or >10GΩ | 0.0015 + 0.0004 | 0.0020 + 0.0005 | 0.0035 + 0.0005 | 0.0005 + 0.0001 |
10.00000 V | 10μV | 11.11MΩ±1% | 0.0020 + 0.0006 | 0.0030 + 0.0007 | 0.0048 + 0.0007 | 0.0005 + 0.0001 |
100.0000 V | 0.1mV | 10.1MΩ±1% | 0.0020 + 0.0006 | 0.0035 + 0.0006 | 0.0081 + 0.0006 | 0.0005 + 0.0001 |
1000.000 V | 1mV | 10.1MΩ±1% | 0.0025 + 0.0006 | 0.0044 + 0.0010 | 0.0090 + 0.0010 | 0.0005 + 0.0001 |
电阻(4) |
100.0000 Ω | 100μΩ | 1 mA | 0.0030 + 0.0030 | 0.008 + 0.004 | 0.010 + 0.004 | 0.0008 + 0.0005 |
1.000000 kΩ | 1mΩ | 1 mA | 0.0020 + 0.0005 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0008 + 0.0001 |
10.00000 kΩ | 10mΩ | 100μA | 0.0020 + 0.0005 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0008 + 0.0001 |
100.0000 kΩ | 100mΩ | 10μA | 0.0020 + 0.0005 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0008 + 0.0001 |
1.000000 MΩ | 1μΩ | 3.5μA | 0.0020 + 0.0010 | 0.008 + 0.001 | 0.010 + 0.001 | 0.0010 + 0.0002 |
10.00000 MΩ | 10Ω | 350nA | 0.0150 + 0.0010 | 0.020 + 0.001 | 0.040 + 0.001 | 0.0030 + 0.0004 |
100.0000 MΩ | 100Ω | 350 nA//10 MΩ | 0.3000 + 0.0100 | 0.800 + 0.010 | 0.800 + 0.010 | 0.1500 + 0.0002 |
直流电流 |
100.0000 μA | 100pA | <� 0.015 V | 0.010 + 0.020 | 0.04 + 0.025 | 0.05 + 0.025 | 0.002 + 0.0030 |
1.000000 mA | 1nA | <� 0.15 V | 0.007 + 0.005 | 0.03 + 0.005 | 0.05 + 0.005 | 0.002 + 0.0005 |
10.00000 mA | 10nA | <� 0.07 V | 0.005 + 0.010 | 0.03 + 0.020 | 0.05 + 0.020 | 0.002 + 0.0020 |
100.0000 m A | 0.1μA | <� 0.7 V | 0.010 + 0.004 | 0.03 + 0.005 | 0.05 + 0.005 | 0.002 + 0.0005 |
1.000000 A | 1μA | <� 0.8 V | 0.050 + 0.006 | 0.08 + 0.010 | 0.10 + 0.010 | 0.005 + 0.0010 |
10.00000 A | 10μA | <� 0.5 V | 0.100 + 0.008 | 0.12 + 0.008 | 0.15 + 0.008 | 0.005 + 0.0008 |
短路蜂鸣 |
1000.000 Ω | 0.001Ω | 1 mA | 0.002 + 0.030 | 0.008 + 0.030 | 0.010 + 0.030 | 0.001 + 0.002 |
二极管 |
1.000000 V | 1μV | 1 mA | 0.002 + 0.010 | 0.008 + 0.020 | 0.010 + 0.020 | 0.001 + 0.002 |
规格 |
功能 | | | | | | |
档位(3) | 分辨率 | 频率 | 24 Hour 23°C± 1°C | 90 Day 23°C± 5°C | 1 Year 23°C± 5°C | 温度系数0°～ 18°C /28°～ 55°C |
交流电压True RMS （6） |
100.0000 mV | 0.1μV | 3Hz - 5Hz | 1.00 + 0.03 | 1.00 + 0.04 | 1.00 + 0.04 | 0.100 + 0.004 |
100.0000 mV | 0.1μV | 5Hz - 10Hz | 0.35 + 0.03 | 0.35 + 0.04 | 0.35 + 0.04 | 0.035 + 0.004 |
100.0000 mV | 0.1μV | 10Hz - 20kHz | 0.04 + 0.03 | 0.05 + 0.04 | 0.06 + 0.04 | 0.005 + 0.004 |
100.0000 mV | 0.1μV | 20kHz - 50kHz | 0.10 + 0.05 | 0.11 + 0.05 | 0.12 + 0.05 | 0.011 + 0.005 |
100.0000 mV | 0.1μV | 50kHz - 100kHz | 0.55 + 0.08 | 0.60 + 0.08 | 0.60 + 0.08 | 0.060 + 0.008 |
100.0000 mV | 0.1μV | 100kHz -300kHz | 4.00 + 0.50 | 4.00 + 0.50 | 4.00 + 0.50 | 0.200 + 0.020 |
1.000000 V to 750.000 V(5) | 1μV ～ 1mV | 3Hz - 5Hz | 1.00 + 0.02 | 1.00 + 0.03 | 1.00 + 0.03 | 0.100 + 0.003 |
1.000000 V to 750.000 V(5) | 1μV ～ 1mV | 5Hz - 10Hz | 0.35 + 0.02 | 0.35 + 0.03 | 0.35 + 0.03 | 0.035 + 0.003 |
1.000000 V to 750.000 V(5) | 1μV ～ 1mV | 10Hz - 20kHz | 0.04 + 0.02 | 0.05 + 0.03 | 0.06 + 0.03 | 0.005 + 0.003 |
1.000000 V to 750.000 V(5) | 1μV ～ 1mV | 20kHz - 50kHz | 0.10 + 0.04 | 0.11 + 0.05 | 0.12 + 0.05 | 0.011 + 0.005 |
1.000000 V to 750.000 V(5) | 1μV ～ 1mV | 50kHz - 100kHz | 0.55 + 0.08 | 0.60 + 0.08 | 0.60 + 0.08 | 0.060 + 0.008 |
1.000000 V to 750.000 V(5) | 1μV ～ 1mV | 100kHz -300kHz | 4.00 + 0.50 | 4.00 + 0.50 | 4.00 + 0.50 | 0.200 + 0.020 |
交流电流True RMS （6） |
1.000000 mA | 1nA | 3Hz – 5Hz | 1.00 + 0.04 | |
