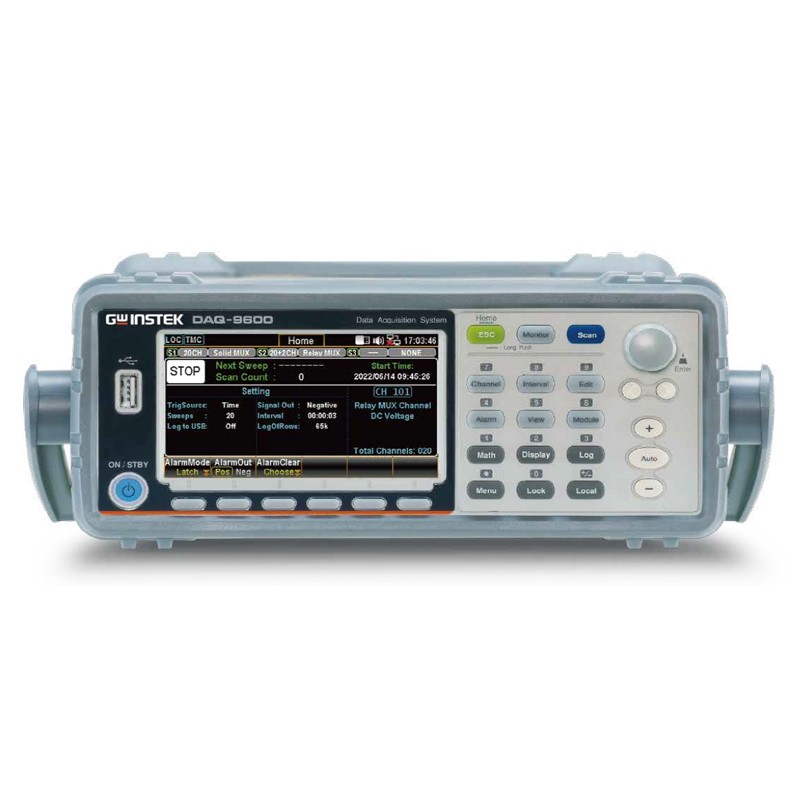

全新上市的DAQ-9600数据采集器，是一个具有高灵活性和高效能的模块化数据采集器；以内建精准的6 ½数字电表为测量的基础核心，主机可配备3个模块，并提供5个开关模块以满足不同的测量需求；用于分析产品特性的研发，系统测试或故障诊断的生产制造，让整体的测试更简单、快速。
DAQ-9600提供5个开关模块，包括通用型模块(DAQ-900/ DAQ-901)、多功能模块(DAQ-903)、矩阵式模块(DAQ-904)以及高电压高电流模块(DAQ-909)，用户可依测量需求任意组合搭配。
DAQ-9600配备 4.3” TFT 彩色显示屏，简约的功能键设计，以不同格式呈现测量数据，如数值、条形图、趋势图和直方图。DAQ-9600可测量14种输入信号，包括温度(RTD/热电耦/热敏电阻)、电压(交流/直流)、电流(交流/直流)、电阻(两线制/四线制)、应力(直接/电桥)、频率/周期和电容。DAQ-9600配备LAN、USB和Mini GPIB(选配)，并提供免费的DAQ-Data Logger软件。
DAQ-9600提供3个模块插槽，均可用来安装开关和控制模块，并提供5种不同模块以满足不同的测量需求。这些模块包括通用模块、多功能模块和矩阵模块，可任意选择、混搭这些模块，以获得您目前最需要的功能，并随应用需求增加，随时更换或添加模块。每个模块的测量通道皆可独立配置，包括测量功能、挡位、速度，甚至是分别设定高级测量功能，例如偏移补偿。DAQ-9600可提供多达 60个两端测量、120 个单端测量，或 96 个矩阵交叉接点，在完成复杂多样的测量工作时，同时节省工作台空间和成本。
特点：
4.3”TFT彩色显示屏
3插槽主机，内置6½位数字万用表
基本DCV精度0.0035%
5个可选开关模块
扫描速率高达450通道/s
高达100k点的内存
测量14种不同的输入信号：
热电偶、RTD和热敏电阻、温度、直流/交流电压、2线制和4线制电阻、频率和周期、直流/交流电流和电容、直接应变和电桥应变
与DAQ-970A指令兼容
USB存储支持在独立操作中复制/记录数据
接口：Digit I/O,LAN,USB host/device mini GPIB（选配）
免费的PC软件，可以轻松配置和控制测试
型号规格
| 型号 | 说明 | 型式 | 速度(ch/sec) | 最大电压 | 最大电流 |
| DAQ-900 | 20通道 | 20通道通用(固态继电器) | 450 | 120V | 20mA |
| DAQ-901 | 20通道+2电流通道 | 20+2通道通用(电枢继电器) | 80 | 300V | 1A |
| DAQ-902 | 16通道 | 16通道高速{磁簧继电器) | 250 | 300V | 50mA |
| DAQ-903 | 40 ch Single-Ended Mux | 40通道单端 | 100 | 300V | 50mA |
| DAQ-904 | 4x8 Matrix | 32通道2线式矩阵 | 120 | 300V | 1A |
| DAQ-909 | 8通道+2电流通道 | 8+2通道高电压高电流 | 80 | 600V | 2A |
技术参数
显示
插槽 采样率 内存 | 4.3"Color TFT LCD 3 10k SPS(max.) 100k_Sample(nonvolatile) |
| 测量特性 |
| Range | Resolution | Accuracy |
| DC电压 | 100mV to 600V | 0.1μV to 1mV | 0.0035% |
| AC电压 | 100mV to 300V | 0.1μV to 1mV | 0.05% |
| 电阻 | 100Ω to 1000 MΩ | 0.1 mΩ to 1000Ω | 0.01% |
| 频率 | 3Hz to 300kHz | | 0.01% |
| DC电流 | 1μA to 2A | 1pA to 1μA | 0.05% |
| AC电流 | 100μA to 2A | 100pA to 1μA | 0.10% |
| 电容 | 1nF to 100μF | 0.0001nF to 0.01μF | 2% |
| 温度(TC) | -200°C to 1820°C | 0.002°C to 0.01°C | 0.2°C |
| 温度(TM) | -80°C to 150°C | 0.01°C | 0.01°C |
| 温度(RTD) | -200°C to 600°C | 0.002°C | 0.06°C |
| 一般信息 |
| USB存储 | Available |
| 接口 | Digital l/O,LAN and USB host/device |
| 选配接口 | mini GPIB |
| 电源 | AC 100V/120V/220V/240V±10% |
| 尺寸&重量 | 267(W) x107(H)x 380 (D)mm;Approx.4.5kg |
