测量范围

产品型号

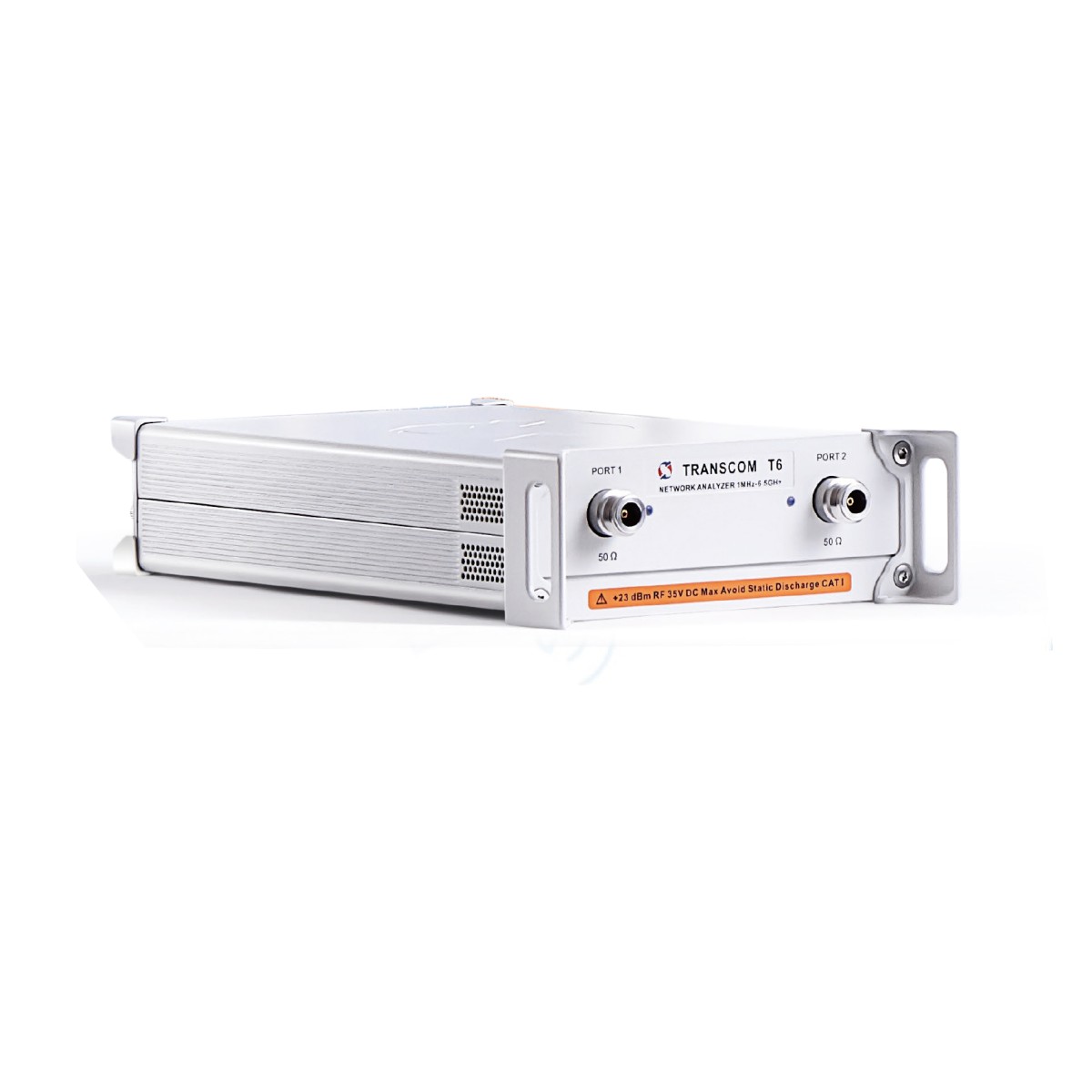

T6

端口阻抗

50Ω

端口连接器

N-type, female

端口数量

2

频率范围

1MHz～6.5GHz

频率精度

5ppm

频率分辨率

10Hz

测量点数

2 ～ 10001

测量带宽

1Hz to 50kHz

动态范围（IFBW 10Hz）

117dB, typ.121 dB

测量参数

S11, S21, S12, S22

测试精度

传输测量精度 ( 幅度 / 相位 )

+5 dB to +10 dB

0.2dB/2º

-50 dB to +5 dB

0.1dB/1º

-70dB to -50dB

0.5 dB/3º

-90dB to -70dB

2.5 dB/8º

反射测量精度

-15dB to 0dB

0.4dB/3º

-25dB to -15dB

1.0dB/6º

-35dB to -25dB

3.0dB/20º

迹线稳定度

迹线噪声（IFBW 3kHz）

10 mdB rms

温度稳定性

0.02dB/℃

等效性指标①

等效方向性

42dB

等效源匹配

40dB

等效负载匹配

42dB

①该指标应用于开机预热 40 分钟后，温度在 23° C ± 5° C，全双端口校准、-5dBm 功率输出、中频带宽 10Hz

测试端口输出

匹配（无系统校准）

18 dB

功率范围

-50 dBm to +5 dBm

功率精度

±1.5 dB

功率分辨率

0.05dB

测试端口输入

匹配（无系统校准）

18 dB

最大输入电平

+23 dBm

最大输入电压

+35 V

噪声电平

-120 dBm

其他参数

外参考输入接口

SMA 阴 ; 10 MHz; 2 dBm ± 3 dB

外参考输出接口

SMA 阴 ; 10 MHz; 3 dBm ± 2 dB

工作温度

+5° C ～ +40° C

储藏温度

-45° C ～ +55° C

工作湿度

90% (25° C)

工作大气压

84 to 106.7 kPa

系统校准周期

3 年

系统供电

110/220 ± 22 V (AC), 50 Hz

系统功耗

18W

外形尺寸 (W × H × D) mm

180 ×50×290

净重

2.3 kg

质保

1 年
