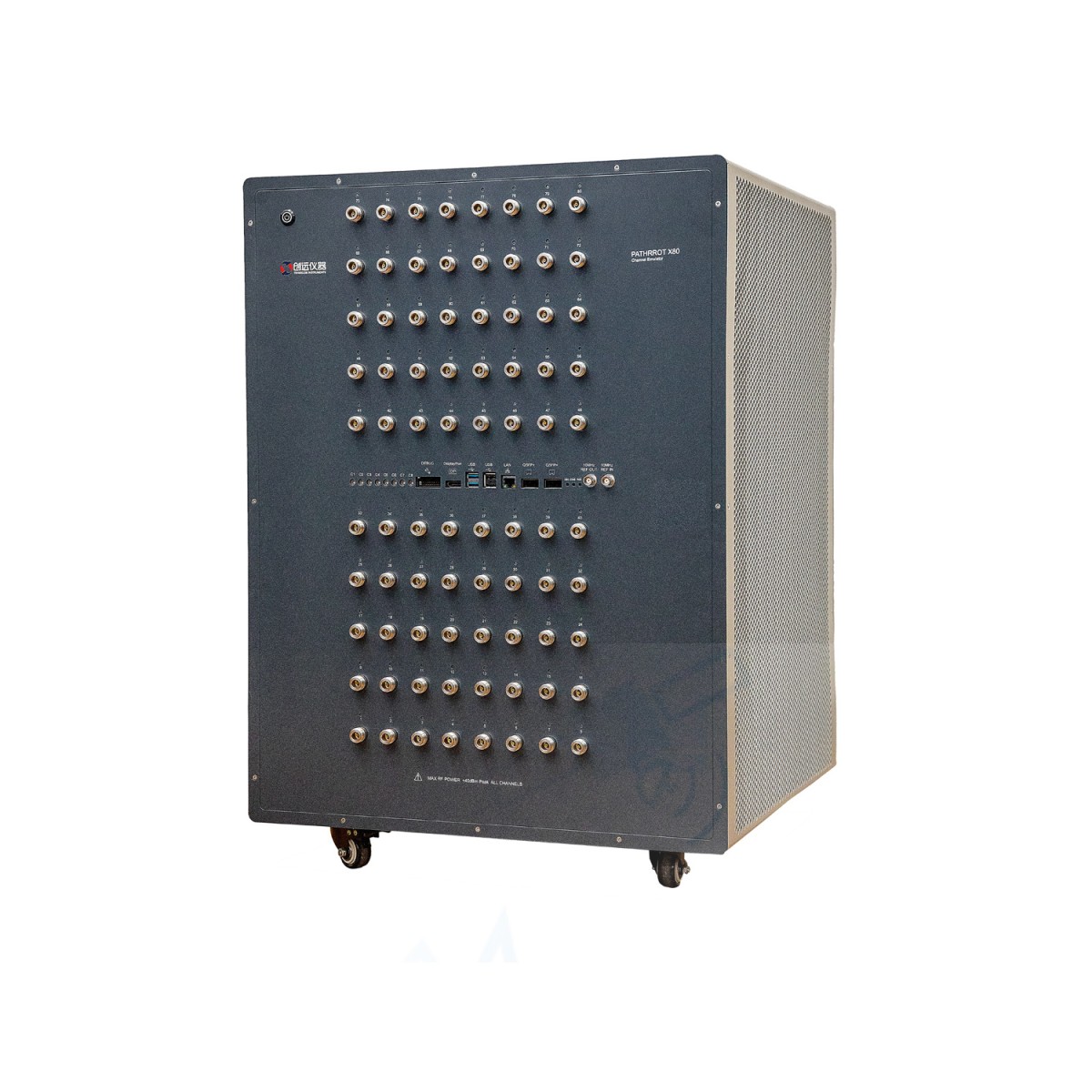

PATHRROT X80 信道模拟器（以下简称 X80）是一种通用多通道无线通信信道模拟解决方案，是创远仪器在国家科技重大专项支持下，自主研发的可满足 5G、物联网、WiFi、卫星通信等不同测试需求的一款高性能通信仪表。X80 最大支持 64乘16 的 MIMO 无线信道的模拟，广泛支持各类 MIMO 信道模型，具有射频指标优异、信道模型丰富、用户体验友好等优点。在实验室中可代替传统的外场路测方法，利用 X80 实时仿真能力模拟环境中远场测试条件，为移动通信系统、基站、终端与芯片的研发工作提供了有效的解决方案。
产品性能特点：
单台可支持4×4 双向或8×8 单向MIMO 信道模拟；
单载波信号带宽高达200MHz，可升级到400MHz；
提供丰富的5G 信道模型；
射频性能优异，连续覆盖的宽频率范围、大动态输入输出功率范围；
具有开放接口，支持自定义信道模型，提供定制开发服务；
可多台级联，实现更大规模的扩展；
技术参数
主要性能指标 |
最大射频通道数 | 80TRX |
MIMO 场景 | 2×2、4×4、8×8、16×8、32×8、64×8 |
最大衰落通道数（单台） | 512 |
单衰落通道最大多径数量 | 112 |
支持带宽 | 200MHz |
整机最小时延 | 2.6us@(8×8) 12us@(64×8) |
最大时延 | 1600ms |
最大时延扩展 | 110us |
时延分辨率 | 4.1ns |
最大多普勒 | 3kHz |
干扰源 | CW,AWGN, LTE,5G NR 和用户自定义 |
测试环境 | 支持OTA |
频率范围 | 400MHz ～ 6GHz |
射频本振数 | 40 |
输入信号功率测量 | 支持 |
用户定义输入/ 输出端口 | 支持 |
start/stop 硬件触发 | 支持 |
信道模型 | 常量，瑞利，莱斯，Nakagami，对数正态，Suzuki，纯多普勒，flat， rounded，高斯，巴特沃斯和自定义模型 |
标准信道模型 | 3GPP TR 38.901 或38.873 5G NR CDL 信道模型 LTE、WCDMA、GSM 信道模型 802.11n/ac/ax 信道模型 |
动态衰落范围 | 110dB |
输入功率范围 | -40dBm ～ 37dBm, peak |
输出功率范围 | -110dBm ～ -10dBm, rms |
输入输出功率分辨率 | 0.1 dB |
输出功率准确度 | ±1 dB@ (output > -60dBm) |
底噪 | < –165 dBm/Hz@ (output < -40dBm) |
通道间隔离度 | < –50dB |
端口驻波比（VSWR） | ≤ 1.5 |
EVM | < –40 dB RMS, 5G NR 100MHz, 256 QAM, 2.6 GHz |
