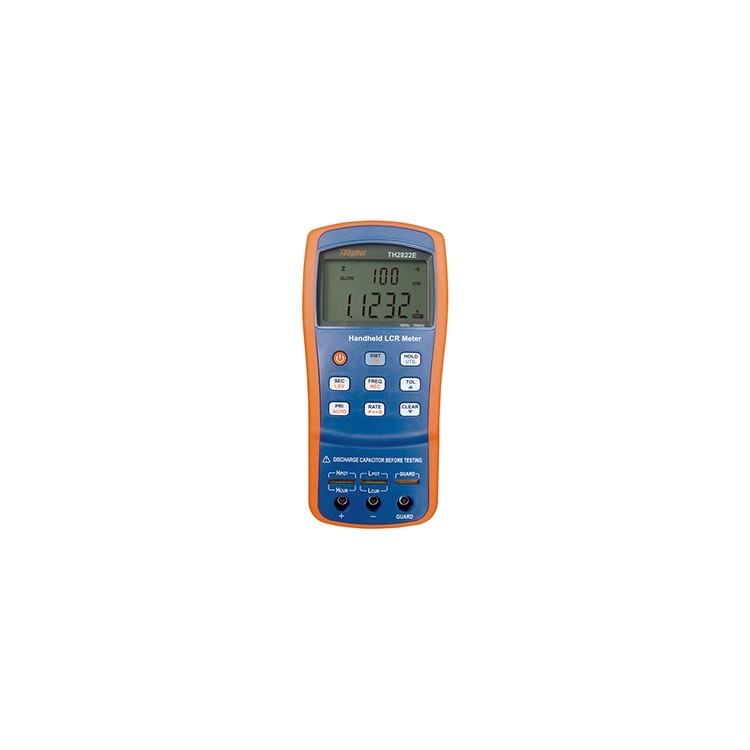

同惠电子凭借其**的阻抗测试技术，推出了业界功能最强、性能足以与台式仪器媲美的新一代TH2822系列手持LCR数字电桥，该产品是 同惠公司在无源元件测试领域多年不懈努力和探索的结晶。

TH2822系列手持式LCR数字电桥采用超低功耗设计和高密度SMD装配工艺，主副参数同时显示的带背光LCD显示器，清新炫丽的一次成型双色外壳，操作功能简洁明了，测试信号频率最高可到100kHz，主参数40000字读数及损耗因子0.0001的分辨率，在任何场所可长时间实现对无 源元件进行精确而便捷的测量。

为应对不同场所的需求，在TH2822D/E上增加了多个信号电平测试，增加了DCR测试功能，测试准确度达0.1%。 TH2822系列提供USB接口通讯能力，可方便的与PC进行数据通讯和远程控制。为满足用户不断增加对SMD器件的测试需求，用户还可以选择TH26009C和TH26029C两种SMD四段开尔文测试钳，以平衡性能和价格的不同需求。

应用

■ 无源元件:

电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组件和网络元件等的阻抗参数评估

■ 其它元件:

印制电路板、继电器、开关、电缆、电池等的阻抗评估

性能特点

100Hz，120Hz，1kHz， 10kHz，100kHz 5频率

基本精度:0.1%

测试速度:最快250ms

输出阻抗100Ω

测试信号电平可选择

带有DCR功能

增强的输入端冲击保护能力

主参数最大40000字读数，D/Q分辨率0.0001

典型25mA电流的超低功耗

专利的五端测试插槽和三端香蕉插孔兼容配置

智能化的自动LCR选择功能

交流测试达4次/秒(DCR时3次/秒)的测试速度，快读的动量程设计

百分比显示及1/5/ 10/ 20%四级容限比较模式

开关机均可对电池充电

测试端保护功能

数据保持及最大/最小/平均值记录功能

实时的功能配置选择与工作状态保存能力

标配Mini - USB通讯接口，SCPI命令集

可自由下载的F astAccess PC通讯软件

技术参数

附件
