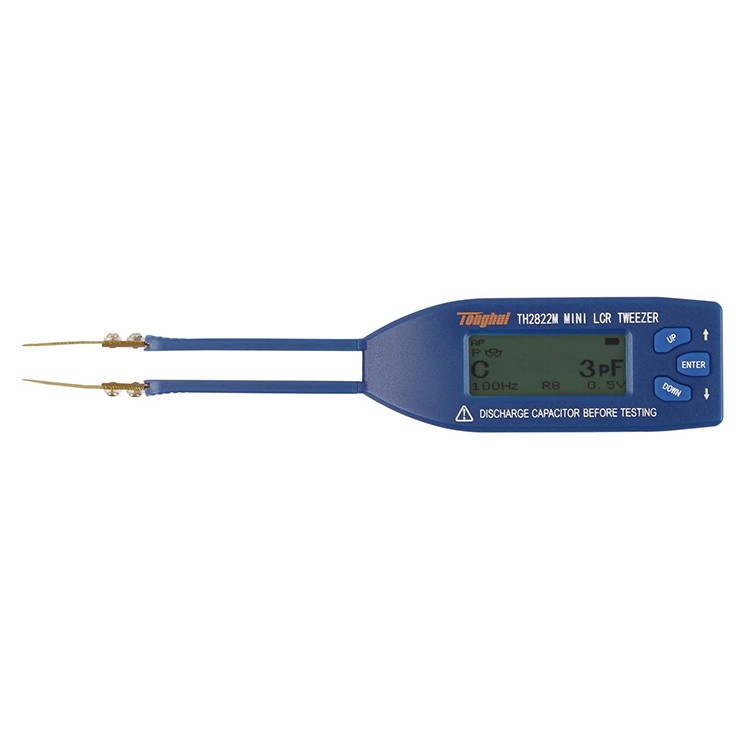

TH2822M Mini Smart 手持 LCR 是用于测量电感、电容、电阻等元件参数的便捷手持式测量仪器，体积小巧， 采用 5V 可充电电池供电可应用于流动测量和手持测量的场合。

TH2822M 提供主参数最大 40,000 字读数，副参数 0.001 读数分辨率，最高测量频率可达 10kHz，可变 100Ω、1kΩ、10kΩ三种源内阻，恒定测试电平 0.5V， 全自动量程，快速显示测量结果，并可自动按元件性质 选择合适的测量参数，可提供** 0.5% 的测量精度， 使之兼备了手持表的便捷性和台式机的优良性能。

仪器操作简洁直观，测试频率、电平、参数即按即现； 同时还具备公差模式可进行元件分选；实用配置菜单可设定按键音、自动关机及存储设置等操作。

仪器标配有远程通讯功能，可通过 Mini-USB 电缆连接至 PC，实行远程控制和数据采集。

应用

■ 无源元件的阻抗参数评估

■ 印制电路板、继电器、开关、电池等的阻抗评估

■ 主要用于一些封装小的贴片元件

性能特点

100Hz，125Hz，1kHz， 10kHz 4个频率

基本精度: 0.5%

测试速度: 2次/秒

输出阻抗100Ω、1kΩ、 1kΩ

灵巧、便携的外观设计

提供三种输入阻抗自动匹配测量

带有DCR、导通功能

12mA左右超低功耗

智能化的自动LCR选择功能

1%，5%，10%， 20% 的容限比较模式

D/Q分辨率0.001

数据显示保存功能

开关机均可对电池充电

实时的功能配置选择与工作状态保存能力

标配Mini-USB通讯接口， SCPI命令集
