简要介绍

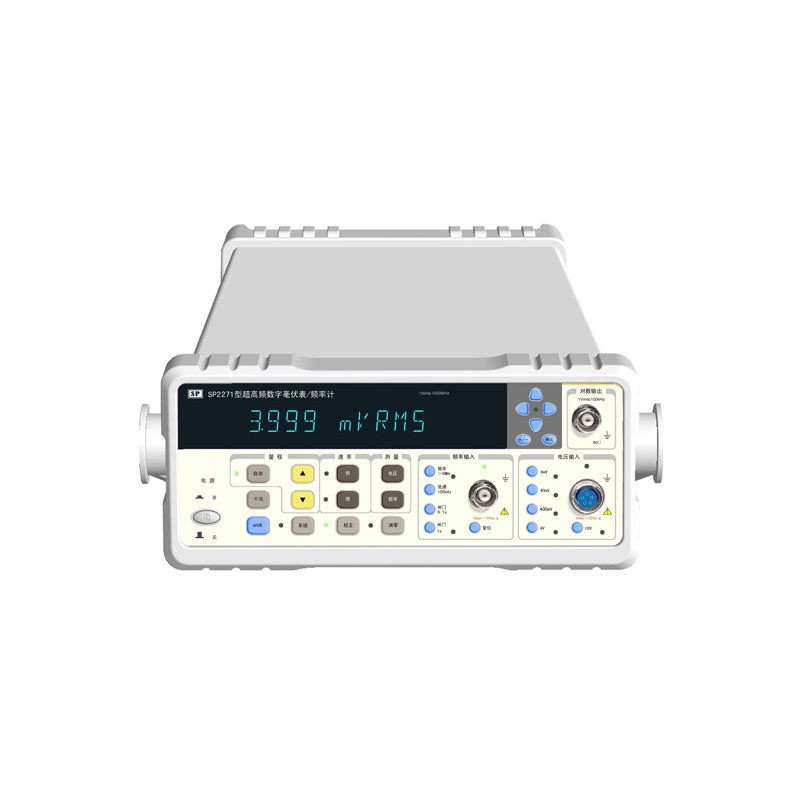

SP2271是一种CPU控制的超高频数字毫伏表/频率计，能测量频率从9kHz到3000MHz，具有功耗低、体积小和重量轻的特点。本仪器频率响应良好,驻波系数小,灵敏度高,电压分辨率1μVrms,测量准确度 ±2%。本仪器能自动调零，是车间生产和实验室超高频电压计量测试必备的仪器。
产品特点
采用单片数字合成芯片，具有高分辨率、高精度、高可靠、高性价比等突出优点
专用VFD显示，导电按键功能控制，读数清晰，操作简便
SMT工艺生产，新型金属机箱
高可靠性：> 20000h
标配RS232接口
技术指标
名 称 | 技 术 指 标 |
型 号 | SP2271-I型 | SP2271-II型 | SP2271-III型 |
测量电压的频率范围 | 射 频 探 头：9kHz～1200MHz （SP2271-I型） 同轴检波器 ：10kHz～2000MHz （SP2271-II型） 10kHz～3000MHz （SP2271-III型） |
测量电压的范围 | 0.8mVrms～10Vrms 50Ω负载 |
电压测量方式 | 手动或自动 |
电压测量量程 | 4mVrms/40mVrms/400mVrms/4Vrms/10Vrms |
测量100kHz电压的 工作误差 | 10mVrms～10Vrms | 2mVrms～10mVrms |
±（读数的3%+6个字）典型值：±2% | ±（读数的3%+16个字）典型值：±2% |
测量电压的频率响应误差射频探头 | 量程 | 频 响 误 差 |
2.25V～10mVrms (+20dBm～-27dBm) | 2mV～10mVrms (-41dBm～-27dBm) |
10kHz～100MHz | ±2% | ±3% |
100MHz～200MHz | ±4% | ±5% |
200MHz～300MHz | ±5% | ±6% |
300MHz～500MHz | ±7% | ±8% |
500MHz～1000MHz | ±10% | ±11% |
1000MHz～1200MHz | ±12% | ±13% |
频率计 （选配件） | 频率测量范围：10kHz～1.5GHz/2.5GHz/3GHz |
灵敏度：≥50mVrms |
接口 | 标配RS232，选配GPIB接口 |
可靠性 | MTBF>20000h |
外形尺寸 | 255×370×100（mm） |
重量 | 3.5kg |
| | | | | |
