简要介绍

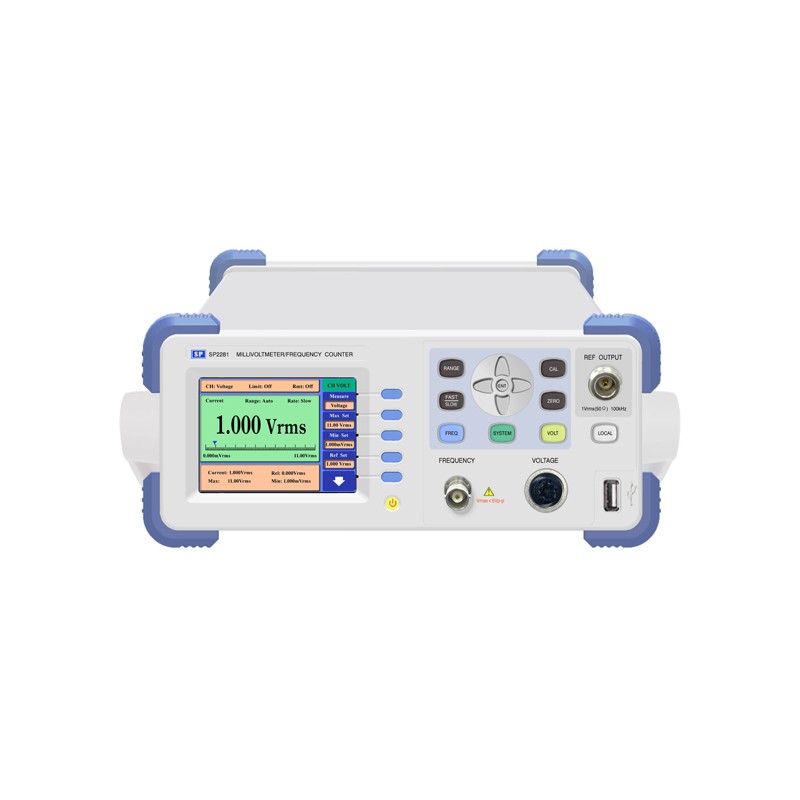

SP2281型数字射频电压-功率表/频率计是一种采用新型微控制器的数字化智能仪器。能测量从9kHz～3000MHz的正弦信号电压。本仪器采用QVGA彩色液晶显示，读数清晰、寿命长。该机具有频率响应良好、驻波系数小、灵敏度高、功耗低、体积小、重量轻等特点。带有RS232接口且可选配GPIB接口和USB接口，可进行远程测量控制。还可以和计算机等仪器组成自动化测试系统，是车间生产和实验室超高频电压计测的必备仪器。
产品特点
采用新型微处理器芯片，具有高分辨率、高精度、高可靠、高性价比等突出优点
专用QVGA彩色液晶显示屏，导电按键功能控制，读数清晰，操作简便
SMT工艺生产，新型金属机箱
高可靠性：> 20000h
标配RS232接口，可选配GPIB和USB接口
技术指标
名 称 | 技 术 指 标 |
型 号 | SP2281-I型 | SP2281-II型 | SP2281-III型 |
测量电压的频率范围 | 1.2GHz射频探头：9kHz～1200MHz （SP2281-I型） 2G同轴检波器：10kHz～2000MHz （SP2281-II型） 3G同轴检波器：10kHz～3000MHz （SP2281-III型） |
测量电压的范围 | 1mVrms～10Vrms 50Ω负载 |
测量电平的范围 | -47dBm～+33dBm，50Ω负载 |
电压测量量程 | 4mVrms/40mVrms/400mVrms/4Vrms/10Vrms |
电平测量量程 | -40/-20/0/+20/+40dBm |
同轴检波器 测量电压的频率响应误差(100kHz为基准，50Ω同轴终端精密负载) | 频率范围 | 2GHz同轴检波器 | 3GHz同轴检波器 |
量程 | 2.25V～10mVrms (+20dBm～-27dBm) | 10mV～2mVrms (-27dBm～-41dBm) | 2.25V～10Vrms (+20dBm～-27dBm) | 10mV～2mVrms (-27dBm～-41dBm) |
100kHz～100MHz | ±2% | ±3% | ±2% | ±3% |
10kHz～200MHz | ±3% | ±4% | ±3% | ±4% |
200MHz～600MHz | ±5% | ±7% | ±5% | ±7% |
600MHz～1000MHz | ±8% | ±9% | ±7% | ±9% |
1000MHz～1500MHz | ±12% | ±13% | ±12% | ±13% |
1500MHz～2000MHz | ±15% | ±16% | ±16% | ±17% |
2000MHz～2500MHz | ─ | ─ | ±15% | ±16% |
2500MHz～3000MHz | ─ | ─ | ±17% | ±18% |
10V同轴检波器端面驻波系数 （50Ω负载） | 频率范围 | 驻波系数 |
10kHz～200MHz | ≤1.03 |
200MHz～500MHz | ≤1.04 |
500MHz～1000MHz | ≤1.15 |
1000MHz～1600MHz | ≤1.25 |
1600MHz～2000MHz | ≤1.35 |
2000MHz～3000MHz | ≤1.40 |
基准输出 | 输出电压：1VRMS 输出频率：≈100kHz 输出阻抗：50Ω |
频率计 （选配件） | 频率测量范围：10kHz～1GHz/2.5GHz/3GHz |
输入特性 | 最小输入电压：50mV | 最大允许输入电压：5V | 时基：10MHz稳定度优于5×10-6 |
外形尺寸 | 255mm×370mm×100mm |
重量 | 3.5kg |
| | | | | | | | | | | |
