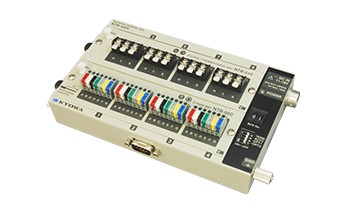

中速网络数据采集器NTB-500C

仪器类型:

国产数据采集器

索取资料及报价

产品介绍

特点

高以1KHz频率做全通道同步测量的小型数据记录器。

单总线分散配置，多可测量64通道（多8台同步）。

产品一览

全部显示

NTB-500C

中速网络数据采集器

NTB-500C

规格

测量仪器型号、名称、种类	NTB-500C：带控制软件DCS-100A NTB-500C-0：不带控制软件DCS-100A,可选购
可安装测量单元	【型式：NTB-50C 】名称：应变单元端子台种类：单触式端子台【型式：NTB-51C】名称：电压与热电偶单元端子台种类：焊接、螺丝紧固共用型端子台 ※不能安装NTB-50A，NTB-50B，NTB-51A ※NTB-500A和NTB-500C可以连接使用
测量对象与测量单元	【应变单元NTB-50C】应变片、应变片式传感器 1/4 桥法 120Ω 双线式 1/4 桥法 120Ω 3线式半桥法 120Ω～1000Ω 工作- 工作法全桥法 120Ω～1000Ω 全电桥法【电压与热电偶单元NTB-51C】电压 ±10.0000V 电压 ±50.0000V 温度热电偶 K 温度热电偶 T
输入通道数	多8通道/台即多可混装2台测量单元（4通道/台）
同步运转	多8台64通道 NTB-500A和NTB-500C可以连接使用
自动测量功能	在自动测量条件设定软件上，预先设定测量条件接通电源后, 开始输出CAN数据测量仪器之间数据不同步
采样频率	1，2，5，10，20，50，100，200，500，1k Hz 所有通道同步采样采样频率 (Hz)：1k 电缆长度 = 20 m：8 电缆长度 = 80 m：4 电缆长度 = 100 m：- 电缆长度 = 400 m：- 采样频率 (Hz)：500 电缆长度 = 20 m：16 电缆长度 = 80 m：8 电缆长度 = 100 m：4 电缆长度 = 400 m：- 采样频率 (Hz)：200 电缆长度 = 20 m：40 电缆长度 = 80 m：20 电缆长度 = 100 m：8 电缆长度 = 400 m：4 采样频率 (Hz)：100 电缆长度 = 20 m：64 电缆长度 = 80 m：40 电缆长度 = 100 m：20 电缆长度 = 400 m：8 采样频率 (Hz)：50 电缆长度 = 20 m：64 电缆长度 = 80 m：64 电缆长度 = 100 m：40 电缆长度 = 400 m：20 采样频率 (Hz)：20～1 电缆长度 = 20 m：64 电缆长度 = 80 m：64 电缆长度 = 100 m：64 电缆长度 = 400 m：64 ※通信电缆长度400m时, 主机固件版本要在FIRM Version 01.05以上。
电缆长度	电缆总延长大400m
TEDS	安装NTB-50C时 TEDS传感器读取功能有通道名称的写入功能（当制造商ID为共和电业时）
接口	Bosch2.0B active对应（ISO-11898规格基准高速CAN）
数据保存	测量数据保存在电脑内（无内部存储）
使用温度范围	-10～50℃
使用湿度范围	20～85%（无结露现象）
电源	DC 11～16V
消耗电流 (DC12V工作时)	【安装2 台 NTB-50C 时】待机时：200mA 或以下进行测量时：230mA 或以下【安装2 台 NTB-51C 时】待机时：250mA 或以下进行测量时：300mA 或以下
外形尺寸	175(W)×28.7(H)×106.4(D)mm（不含凸起部分）
重量	约490g
Compliance	Directive 2014/30/EU (EMC) (適用于设备间距在30m之内)

标配件

●DC电源线 P-76 1根

●接地线 P-72 1根

●NTB-500A/C用盖板(NTB500-DUMMY) 1块※1

※1 关于NTB-500A/C用盖板, 当测量单元为1台时, 安装在空槽里出厂。

●连接线贴纸 1张

●橡胶垫 4个

●螺丝刀盒（含小型螺丝刀） 1套

●简易软件

●USB/CAN转换器驱动器

●动态数据收录软件 DCS-100A（DVD）※2

※2 型号「NTB-500C」时, 为标配件。型号「NTB-500C-0」时, 为选购件。

●操作说明书

选购件

●NTB-500A/C用同步采样通信电缆 N-119 (1m)

※注：如需上述规格以外长度的电缆, 请咨询本公司。

●NTB-500A/C用同步采样Y电缆 N-120 (单侧0.1 m)

●连接电缆 N-38 (1m)

●AC适配器 SA-10A-EDS (AC100～240V)

●应变单元 NTB-50C

●电压与热电偶单元 NTB-51C

●NTB-500A/C用连接板2台用 CN-10A（连接2台用）

●NTB-500A/C用连接板4台用 CN-11A（连接4台用）

●NTB-500A/C用盖板 NTB500-DUMMY

●DIN 导轨安装板 DRA-1

●DIN 导轨 (35mm)

●终端电阻 CANTERM 120

●USB/CAN转换器 LEAFLIGHT HS V2

●数据分析软件 DAS-200A

●NTB用电源盒 NTB-20A

NTB-50C

应变单元

NTB-50C

规格

测量单元型号、名称、种类	型号：NTB-50C 名称：应变单元端子台：单触式端子台可安装的测量仪器：NTB-500C ※不能安装在NTB-500A上
输入通道数	4
测量対象	应变片应变片式传感器
适合电桥电阻	1/4桥法（双线式、3线式） 120Ω 半桥法、全桥法 120 ～ 1000Ω
适用应变率	2.00固定
电桥电源	DC 2V±1%
检查功能	输入断线检查
TEDS	TEDS传感器读取功能通道名称的写入功能（当制造商ID为共和电业时）
测量量程、分辨率、量程精度	测量量程：30k×10^-6应变量分辨率：0.1×10^-6应变量量程精度：±0.1 %FS 测量量程：300k×10^-6应变量分辨率：1×10^-6应变量量程精度：±0.1 %FS
响应频率	DC～100Hz (偏差 1dB，-3dB)
外形尺寸	152.2(W)×45(D)×6.1(H)mm（不含凸起部分）
重量	约85g

NTB-51C

电压与热电偶单元

NTB-51C

规格

测量单元型号、名称、种类	型号：NTB-51C 名称：电压与热电偶单元端子台：焊接、螺丝紧固共用型端子台可安装的测量仪器：NTB-500C ※不能安装在NTB-500A上
输入通道数	4
测量対象	电压、热电偶（K，T）
检查功能	烧断检查
TEDS	无

测量电压时

测量量程、分辨率、量程精度

【测量量程10V】

分辨率：100 μV

量程精度：±0.1 %FS

输入电阻：約1 MΩ

【测量量程50V】

分辨率：1mV

量程精度：±0.1 %FS

输入电阻：約1 MΩ

测量热电偶时

测量量程、分辨率、量程精度

【种类：K】

测量范围：-200.0～ 1230.0 ℃

精度

外部基准接点：±(0.5%rdg 1.0)℃

内部基准接点周围温度(25 ± 10)℃：

±(显示值的0.5% 2.0)℃（输入端子温度平衡时）

分辨率：0.1℃

【种类：T】

测量范围：－200.0～ 400.0 ℃

精度

外部基准接点：±(0.5%rdg 1.0)℃

内部基准接点周围温度(25 ± 10)℃：

±(显示值的0.5% 2.0)℃（输入端子温度平衡时）

分辨率：0.1℃

*精度不包括热电偶的精度

*基准接点补偿器的内部和外部可相互切换

*热电偶电阻在1kΩ或以下

响应频率	测量电压时：DC～100Hz (偏差 1dB, -3dB) 测量热电偶时：DC～10Hz (偏差 0.5dB, -1dB)
绝缘	通道间：DC500V 50MΩ或以上
外形尺寸	152.2(W)×45(D)×6.1(H)mm（不含凸起部分）
重量	约95 g

AC适配器

SA-10A-EDS

SA-10

产品名称	AC适配器
对象产品型号	TPS-A, NTB-500A, NTB-100B-120, NTB-101A-120, NTB-100B-350, NTB-101A-350, NTB-110B-350, NTB-111A-350, EDS-400A

UNI318-1215-EDS

UNI318-1215-EDS

产品名称	AC适配器
对象产品型号	NTB-500A, NTB-100B-120, NTB-101A-120, NTB-100B-350, NTB-101A-350, NTB-110B-350, NTB-111A-350, EDS-400A, ERK-101A, MRS-111AS2,TPS-A-5NM～5KNM

NTB-20A

NTB用电源盒

节电功能（AUTO模式）	与USB电缆连接时，切断电脑电源后，NTB-20A的电源也一起被切断。
电源输出限制功能	NTB-20A的输入电源超出运行电源范围时，为保证安全，连接用接头与OUT用接头的电源输出将被切断。

规格

NTB系列连接台数与电缆长度	【USB端口时】 NTB 系列连接台数：1，电缆长度：200m或以下 NTB 系列连接台数：2，电缆长度：100m或以下【使用AC适配器或DC电源时】 NTB 系列连接台数：1，电缆长度：1000m以下 (使用UIA345-12时，使用SA-10A-EDS时) NTB 系列连接台数：2，电缆长度：840m以下 (使用UIA345-12时，使用SA-10A-EDS时) NTB 系列连接台数：3，电缆长度：560m以下 (使用UIA345-12时，使用SA-10A-EDS时) NTB 系列连接台数：4，电缆长度：470m以下 (使用UIA345-12时，使用SA-10A-EDS时) NTB 系列连接台数：5，电缆长度：330m以下 (使用UIA345-12时，使用SA-10A-EDS时) NTB 系列连接台数：6，电缆长度：280m以下 (使用UIA345-12时，使用SA-10A-EDS时) NTB 系列连接台数：7，电缆长度：240m以下 (使用UIA345-12时，使用SA-10A-EDS时) NTB 系列连接台数：8，电缆长度：200m以下 (使用UIA345-12时，使用SA-10A-EDS时) NTB 系列连接台数：9，电缆长度：180m以下 (使用UIA345-12时，使用SA-10A-EDS时) NTB 系列连接台数：10，电缆长度：160m以下 (使用UIA345-12时，使用SA-10A-EDS时) NTB 系列连接台数：11，电缆长度：150m以下 (使用UIA345-12时) NTB 系列连接台数：12，电缆长度：130m以下 (使用UIA345-12时) NTB 系列连接台数：13，电缆长度：120m以下 (使用UIA345-12时) NTB 系列连接台数：14，电缆长度：120m以下 (使用UIA345-12时) NTB 系列连接台数：15，电缆长度：110m以下 (使用UIA345-12时) NTB 系列连接台数：16，电缆长度：100m以下 (使用UIA345-12时)
节电功能	有 POWER开关的“AUTO”模式上带有节电功能（※1）
使用温度范围	-10～50℃
使用湿度范围	20%～85%（无结露现象）
电源输入	USB端口：DC 5V 外部电源：DC 11～16V（A C 适配器，D C 电源）
消耗电流	DC 12V工作时（使用AC适配器时） OFF模式：7.0mA 或以下 AUTO模式：7.0mA ON模式：30.0mA 或以下 DC 5V工作时（使用USB端口时） OFF模式：5.0mA 或以下 AUTO模式：30.0mA 或以下 ON模式：30.0mA 或以下
外形尺寸	150（W）×28（H）×55（D）mm（不含凸起部分）
重量	约260g
	（※1） “AUTO”模式指切断电脑电源后NTB-20A（NTB用电源盒）的电源也自动“OFF”的功能。使用“AUTO”模式时，必须用USB电缆连接电脑与NTB-20A（NTB用电源盒）。

选购件	连接电缆 N-38（1m），N-39（2m）通信电缆 N-102（1m）通信电缆 H-11681（3m）通信电缆 H-11682（5m）通信电缆 H-11683（10m）

外形尺寸图

NTB-20A
