| 测量对象 | 应变片、应变片式传感器 |
|---|
| 输入通道数 | 4 |
|---|
| 输入模式 | 平衡差动输入 |
|---|
| 同步运行 | 多可达4台（16通道） |
|---|
| 适合应变片电阻 | 1/4桥法（双线式、3线式）120Ω 半桥法，全桥法 120～1000Ω |
|---|
| 输入接头 | D-sub 37针 |
|---|
| 电桥电源 | AC 2Vrms |
|---|
| 应变率 | 2.00固定 |
|---|
| 平衡调整范围 | 电阻±2%（±10000×10-6应变量）或以内 容量5000pF或以内 |
|---|
| 平衡调整方式 | 电阻纯电子式自动平衡方式 容量CST方式（自动追踪） |
|---|
| 非线性 | ±0.1%FS或以内 |
|---|
| 量程 | 应变为200，500，1k，2k，5k，10k，20k×10-6应变量 共7段 精度 ±0.5％FS或以内 |
|---|
| 响应频率 | DC～200Hz， 偏差±10％或以内 |
|---|
| 采样频率 | 高10kHz（以10kHz，可4台16通道同步采样） |
|---|
| 低通滤波器 | 2阶Butterworth型 截止频率 : 10，30，100Hz，以及FLAT共4段 截止点的振幅比 : -3dB±1dB 衰减特性 : (-12±1）dB/oct. |
|---|
| AD分辨率 | 24位 |
|---|
| 保存设置值 | 量程及平衡调整值等均保存在非易失性内存中 |
|---|
| TEDS | 能读取TEDS传感器的信息（输入适配器 ：仅UI-10A，UI-11A） 具备写入通道名称的功能（当制造公司ID为共和时） |
|---|
| 接口 | USB2.0（以High Speed为准，但USB3.0端口也能工作） |
|---|
| 稳定度 | 温度 零点 ：±0.2×10-6应变量／℃或以内 灵敏度 ：±0.05%或以内 时间 零点 ：PCD-400A ±1×10-6应变量/8h或以内 灵敏度 ：PCD-400A ±0.3%/8h或以内 |
|---|
| 绝缘耐圧 | 输入和机箱之间 AC250V，1分钟 |
|---|
| 使用温度湿度范围 | 0～40℃，20%～85%（无结露现象） |
|---|
| 抗振性 | ±29.42ｍ/s2（3G），5～200Hz（各轴12周期，10分钟／周期） |
|---|
| 电源 | DC 11V～16V 接头类型 ：RM12BRD-4PH （HIROSE电机株式会社制造） |
|---|
| 消耗电流 | 0.7A或以下（DC12V) |
|---|

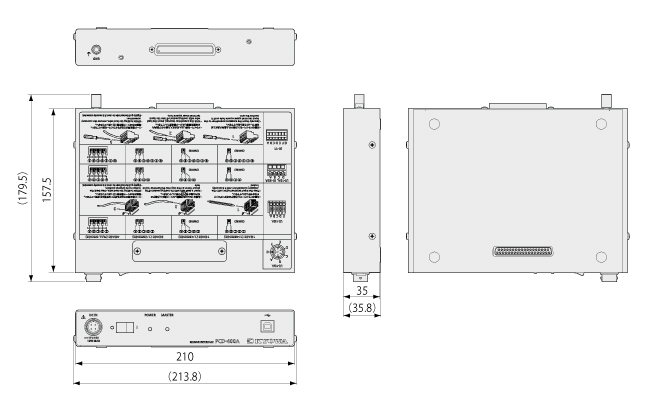

| 外形尺寸 | 210（W）×35（H）×157.5（D）mm（不含凸起部分） |
|---|
| 重量 | 约700g |
|---|
