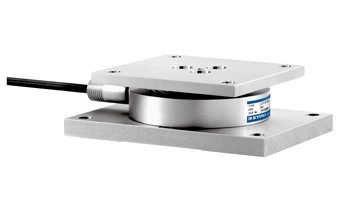

特点
●便于安装在料斗及储罐的支腿上
●密闭构造（保护等级IP67（IEC 60529））
●可制作TEDS对应的产品
产品一览
全部显示
LCTS-B-5KN
5kN用
规格
性能
| 额定容量 | 5kN |
|---|
| 非线性 | ±0.05%RO或以内 |
|---|
| 滞后 | ±0.05%RO或以内 |
|---|
| 反复性 | 0.02%RO或以下 |
|---|
| 额定输出 | 2mV/V(4000×10-6应变量)±0.1% |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.003%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.003%/℃或以内 |
|---|
电气特性
| 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 700Ω±0.7% |
|---|
| 输出电阻 | 700Ω±0.7% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径约7.6mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性
| 安全过载 | 150% |
|---|
| 横向载荷界限 | 10kN (不会引起机械性损坏的大载荷) |
|---|
| 重量 | 约5kg (不含电缆) |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP67 (IEC 60529) |
|---|
外形尺寸图
LCTS-B-10KN
10kN用
规格
性能
| 额定容量 | 10kN |
|---|
| 非线性 | ±0.05%RO或以内 |
|---|
| 滞后 | ±0.05%RO或以内 |
|---|
| 反复性 | 0.02%RO或以下 |
|---|
| 额定输出 | 2mV/V(4000×10-6应变量)±0.1% |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.003%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.003%/℃或以内 |
|---|
电气特性
| 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 700Ω±0.7% |
|---|
| 输出电阻 | 700Ω±0.7% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径约7.6mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性
| 安全过载 | 150% |
|---|
| 横向载荷界限 | 10kN (不会引起机械性损坏的大载荷) |
|---|
| 重量 | 约5kg (不含电缆) |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP67 (IEC 60529) |
|---|
外形尺寸图
LCTS-B-20KN
20kN用
规格
性能
| 额定容量 | 20kN |
|---|
| 非线性 | ±0.05%RO或以内 |
|---|
| 滞后 | ±0.05%RO或以内 |
|---|
| 反复性 | 0.02%RO或以下 |
|---|
| 额定输出 | 2mV/V(4000×10-6应变量)±0.1% |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.003%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.003%/℃或以内 |
|---|
电气特性
| 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 700Ω±0.7% |
|---|
| 输出电阻 | 700Ω±0.7% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径约7.6mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性
| 安全过载 | 150% |
|---|
| 横向载荷界限 | 10kN (不会引起机械性损坏的大载荷) |
|---|
| 重量 | 约5kg (不含电缆) |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP67 (IEC 60529) |
|---|
外形尺寸图
LCTS-B-30KN
30kN用
规格
性能
| 额定容量 | 30kN |
|---|
| 非线性 | ±0.05%RO或以内 |
|---|
| 滞后 | ±0.05%RO或以内 |
|---|
| 反复性 | 0.02%RO或以下 |
|---|
| 额定输出 | 2mV/V(4000×10-6应变量)±0.1% |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.003%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.003%/℃或以内 |
|---|
电气特性
| 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 700Ω±0.7% |
|---|
| 输出电阻 | 700Ω±0.7% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线5m, 外径约7.6mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性
| 安全过载 | 150% |
|---|
| 横向载荷界限 | 10kN (不会引起机械性损坏的大载荷) |
|---|
| 重量 | 约6kg (不含电缆) |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP67 (IEC 60529) |
|---|
外形尺寸图
LCTS-B-50KN
50kN用
规格
性能
| 额定容量 | 50kN |
|---|
| 非线性 | ±0.05%RO或以内 |
|---|
| 滞后 | ±0.05%RO或以内 |
|---|
| 反复性 | 0.02%RO或以下 |
|---|
| 额定输出 | 2mV/V(4000×10-6应变量)±0.1% |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.003%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.003%/℃或以内 |
|---|
电气特性
| 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 700Ω±0.7% |
|---|
| 输出电阻 | 700Ω±0.7% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线10m, 外径约7.6mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性
| 安全过载 | 150% |
|---|
| 横向载荷界限 | 30kN (不会引起机械性损坏的大载荷) |
|---|
| 重量 | 约11kg (不含电缆) |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP67 (IEC 60529) |
|---|
外形尺寸图
LCTS-B-100KN
100kN用
规格
性能
| 额定容量 | 100kN |
|---|
| 非线性 | ±0.05%RO或以内 |
|---|
| 滞后 | ±0.05%RO或以内 |
|---|
| 反复性 | 0.02%RO或以下 |
|---|
| 额定输出 | 2mV/V(4000×10-6应变量)±0.1% |
|---|
环境特性
| 允许使用温度范围 | -20～70℃ |
|---|
| 温度补偿范围 | -10～60℃ |
|---|
| 零点温度影响 | ±0.003%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.003%/℃或以内 |
|---|
电气特性
| 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 700Ω±0.7% |
|---|
| 输出电阻 | 700Ω±0.7% |
|---|
| 电缆 | 0.3mm2, 4芯屏蔽氯丁橡胶铠装线10m, 外径约7.6mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性
| 安全过载 | 150% |
|---|
| 横向载荷界限 | 30kN (不会引起机械性损坏的大载荷) |
|---|
| 重量 | 约13kg (不含电缆) |
|---|
| 材料 | 不锈钢 |
|---|
| 保护等级 | IP67 (IEC 60529) |
|---|
外形尺寸图
为了正确使用
为了正确使用
■关于载荷传感器的零部件
请切勿拆卸，改造LCTS-B系列的安装顶板，安装板等周边部件。
否则可能会因功能及性能受损而影响测量精度。
■关于防止移位挡板的安装
在可能会导致构成物体热伸缩及搅拌机振动而引起横向载荷，横向位移，或导致载荷传感器损坏，料斗、储罐倒落的环境下使用时请务必安装可用于防止事故发生的挡板。
