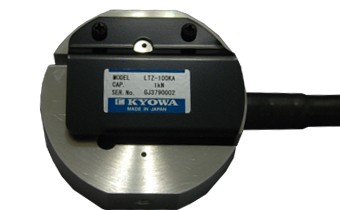

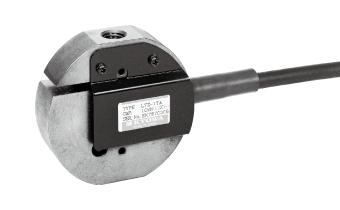

高精度拉伸型载荷传感器LTZ-A
产品介绍
特点 ●小型轻量 ●大输出 ●也可作为压缩型使用（但需要另行校准及使用载荷挡块） 产品一览 全部显示 LTZ-50KA 500N用
规格 性能 | 额定容量 | 500N |
|---|
| 非线性 | ±0.03%RO或以内 |
|---|
| 滞后 | ±0.03%RO或以内 |
|---|
| 反复性 | 0.03%RO或以下 |
|---|
| 额定输出 | 3mV/V(6000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.5mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径8.5mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 材料 | 铝合金 |
|---|
| 固有频率 | 约1.25kHz |
|---|
| 重量 | 约300g(不含电缆) |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 选购件 | 载荷底座 CA 载荷挡块 CWM 自由支架 ER-B 球头节 TU |
|---|
外形尺寸图
LTZ-100KA 1kN用
规格 性能 | 额定容量 | 1kN |
|---|
| 非线性 | ±0.03%RO或以内 |
|---|
| 滞后 | ±0.03%RO或以内 |
|---|
| 反复性 | 0.03%RO或以下 |
|---|
| 额定输出 | 3mV/V(6000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.5mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径8.5mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 材料 | 铝合金 |
|---|
| 固有频率 | 约1.75kHz |
|---|
| 重量 | 约300g (不含电缆) |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 选购件 | 载荷底座 CA 载荷挡块 CWM 自由支架 ER-B 球头节 TU |
|---|
外形尺寸图
LTZ-200KA 2kN用
规格 性能 | 额定容量 | 2kN |
|---|
| 非线性 | ±0.03%RO或以内 |
|---|
| 滞后 | ±0.03%RO或以内 |
|---|
| 反复性 | 0.03%RO或以下 |
|---|
| 额定输出 | 3mV/V(6000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.5mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径8.5mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 材料 | 铝合金 |
|---|
| 固有频率 | 约2kHz |
|---|
| 重量 | 约350g (不含电缆) |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 选购件 | 载荷底座 CA 载荷挡块 CWM 自由支架 ER-B 球头节 TU |
|---|
外形尺寸图
LTZ-500KA 5kN用
规格 性能 | 额定容量 | 5kN |
|---|
| 非线性 | ±0.05%RO或以内 |
|---|
| 滞后 | ±0.05%RO或以内 |
|---|
| 反复性 | 0.03%RO或以下 |
|---|
| 额定输出 | 3mV/V(6000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.5mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径8.5mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 材料 | 特殊钢 |
|---|
| 固有频率 | 约2.5kHz |
|---|
| 重量 | 约700g (不含电缆) |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 选购件 | 载荷底座 CA 载荷挡块 CWM 自由支架 ER-B 球头节 TU |
|---|
外形尺寸图
LTZ-1TA 10kN用
规格 性能 | 额定容量 | 10kN |
|---|
| 非线性 | ±0.05%RO或以内 |
|---|
| 滞后 | ±0.05%RO或以内 |
|---|
| 反复性 | 0.03%RO或以下 |
|---|
| 额定输出 | 3mV/V(6000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.5mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径8.5mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 材料 | 特殊钢 |
|---|
| 固有频率 | 约2.8kHz |
|---|
| 重量 | 约700g (不含电缆) |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 选购件 | 载荷底座 CA 载荷挡块 CWM 自由支架 ER-B 球头节 TU |
|---|
外形尺寸图
LTZ-2TA 20kN用
规格 性能 | 额定容量 | 20kN |
|---|
| 非线性 | ±0.05%RO或以内 |
|---|
| 滞后 | ±0.05%RO或以内 |
|---|
| 反复性 | 0.03%RO或以下 |
|---|
| 额定输出 | 3mV/V(6000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.5mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径8.5mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 材料 | 特殊钢 |
|---|
| 固有频率 | 约2.6kHz |
|---|
| 重量 | 约1.5kg (不含电缆) |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 选购件 | 载荷底座 CA 载荷挡块 CWM 自由支架 ER-B 球头节 TU |
|---|
外形尺寸图
LTZ-5TA 50kN用
规格 性能 | 额定容量 | 50kN |
|---|
| 非线性 | ±0.05%RO或以内 |
|---|
| 滞后 | ±0.05%RO或以内 |
|---|
| 反复性 | 0.03%RO或以下 |
|---|
| 额定输出 | 3mV/V(6000×10-6应变量)±0.2% |
|---|
环境特性 | 允许使用温度范围 | -20～80℃ |
|---|
| 温度补偿范围 | -10～70℃ |
|---|
| 零点温度影响 | ±0.005%RO/℃或以内 |
|---|
| 输出温度影响 | ±0.005%/℃或以内 |
|---|
电气特性 | 大激励电压 | 20V AC或DC |
|---|
| 推荐激励电压 | 1～10V AC或DC |
|---|
| 输入电阻 | 350Ω±0.5% |
|---|
| 输出电阻 | 350Ω±0.5% |
|---|
| 电缆 | 0.5mm2, 4芯屏蔽氯丁橡胶铠装线3m, 外径8.5mm, 前端裸线 (屏蔽线没有与主机连接) |
|---|
机械特性 | 安全过载 | 150% |
|---|
| 材料 | 特殊钢 |
|---|
| 固有频率 | 约4.3kHz |
|---|
| 重量 | 约4.4kg (不含电缆) |
|---|
| 保护等级 | IP64 (IEC 60529) |
|---|
| 选购件 | 载荷底座 CA 载荷挡块 CWM 自由支架 ER-B 球头节 TU |
|---|
外形尺寸图
球头节 TU-6C 球头节
| 对象产品型号 | LTZ-50KA,LTZ-100KA |
|---|
| 重量（约） | 20g |
|---|
TU-12C 球头节
| 对象产品型号 | LTZ-200KA,LTZ-500KA,LTZ-1TA |
|---|
| 重量（约） | 100g |
|---|
TU-18C 球头节
TU-24C 球头节
载荷挡块 CWM-6
| 产品名称 | 荷载压板 |
|---|
| 对象产品型号 | LTZ-50KA,LTZ-100KA |
|---|
| 重量（约） | 2g |
|---|
CWM-12
| 产品名称 | 荷载压板 |
|---|
| 对象产品型号 | LTZ-200KA,LTZ-500KA,LTZ-1TA |
|---|
| 重量（约） | 25g |
|---|
CWM-18
| 产品名称 | 荷载压板 |
|---|
| 对象产品型号 | LTZ-2TA |
|---|
| 重量（约） | 70g |
|---|
CWM-24
| 产品名称 | 荷载压板 |
|---|
| 对象产品型号 | LTZ-5TA |
|---|
| 重量（约） | 200g |
|---|
载荷底座 CA-2B
| 产品名称 | 载重底座 |
|---|
| 对象产品型号 | LCK-A-5〜20KN,LTZ-50KA,LTZ-100KA,LTZ-200KA,LTZ-500KA,LTZ-1TA,LTZ-2TA,LUH-50〜500KF,LUB-B LUB-100,200KC |
|---|
| 重量（约） | 200g |
|---|
| 内六角螺栓 | M6 |
|---|
CA-10B
| 产品名称 | 载重底座 |
|---|
| 对象产品型号 | LC-5TV,LC‐10TV,LCK-A-50KN,LCK-A-100KN,LCS-2TD,LCS-5TD,LCS-10TE,LC-1〜5TSH(L,R)-7,LTZ-5TA |
|---|
| 重量（约） | 1kg |
|---|
| 内六角螺栓 | M10 |
|---|
自由支架 ER-2B
| 产品名称 | 自由金属件 |
|---|
| 对象产品型号 | LCH-50〜500KF,LCF-A-500N〜20KN,LUH-50〜500KF,LTZ-50KA,LTZ-100KA,LTZ-200KA,LTZ-500KA,LTZ-1TA,LTZ-2TA |
|---|
| 重量（约） | 1.5kg |
|---|
ER-5B
| 产品名称 | 自由金属件 |
|---|
| 对象产品型号 | LCH-1〜5TF,LC-5TV,LUH-1〜5TF,LCS-2,5TD,LTZ-5TA |
|---|
| 重量（约） | 4.3kg |
|---|
备注 ※该产品不能用于质量测量显示的用途 ※本公司也可以制作符合CE认证的产品，具体请电询。
| |
