一、主要功能

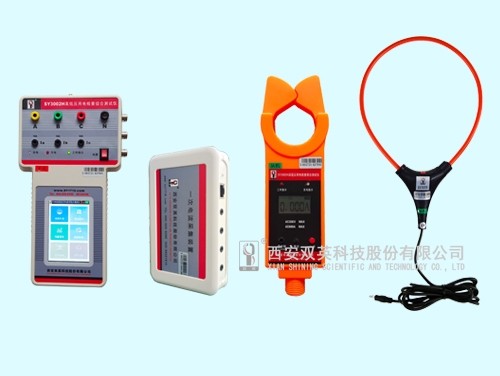

SY3002H高低压用电检查综合测试仪集用电检查仪、现场校验仪、电流互感器变比和极性测试仪、高压钳形电流表、柔性钳大电流表、钳形功率表等功能于一体，体积小，重量轻，操作简单，使用方便，测量快速稳定，智能高效，并配有强大的手机应用软件（IISY.APP）功能，使现场测量数据可以实时共享，是移动互联网时代的现场测量仪表，是电能计量和用电检查专业，进行现场检测的**一代仪表，也可以广泛适用于电气设备制造、石油化工、钢铁冶金、铁路电气化、教学科研等部门。

产品具有以下主要功能：

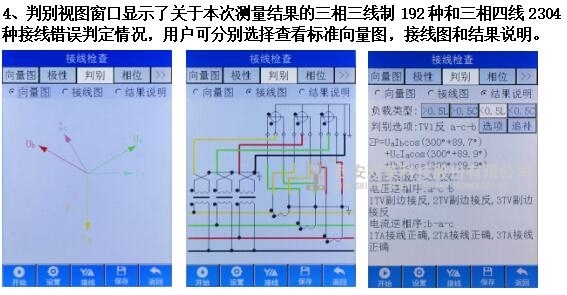

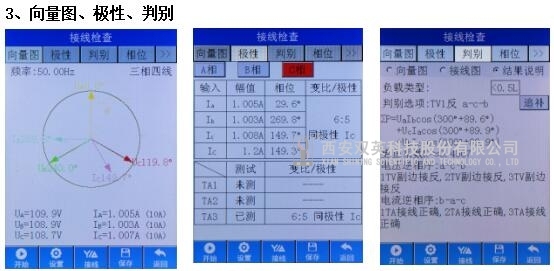

1. 电能表用电检查仪：可实时测量和显示三相电压、电流、相位、有功功率、无功功率以及一次侧电流、功率等电参数，可对三相三线制电能表192种接线和三相四线制电能表2304种接线方式检查并智能判定，给出向量图、接线图、功率表达式、电能更正系数，进行追补电量计算，生成测试报告；

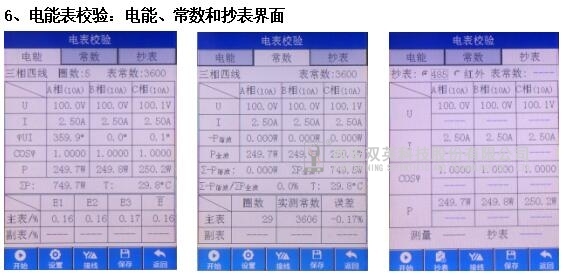

2.电能表现场校验仪：利用脉冲输入接口，可对各种电能表的电能计量误差进行现场校验，并可利用485或红外端口抄读表内时间、测量结果、事件、开盖记录，发现表内窃电；

3.电流互感器变比和极性测试仪：带电进行电流互感器的变比、极性和相序测量，测量结果可以辅助电能表二次回路接线判别，无需了解负载类型，高压无线电流钳（或柔性电流钳）与主机通过无线通讯同步测量，安全可靠，并能发现二次回路是否有分流、移相、半波整流、谐波注入等方式窃电；

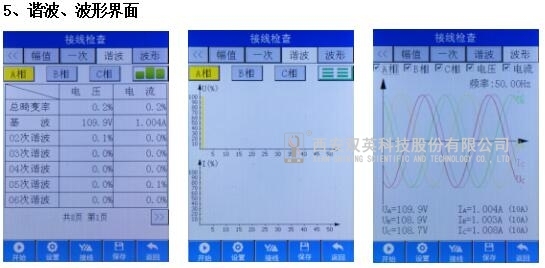

4.谐波测量和电能质量分析仪：可显示三相电压、电流波形，计算显示基波幅值、2～50次谐波含有率和柱状图；

5. 三相交流电参数记录仪：支持4G大容量TF卡存储，可以存储接线检查、电表校验、变比极性和趋势图结果，数据方便导入Excel，可以根据设置的条件或时间间隔记录电压、电流、相位、功率等电参数；

6.高压钳形电流表：利用高压绝缘杆和高压无线电流钳，可以测量35kV以下线路的电流和功率，并可通过无线通信在主机显示，实现异地电流相位的测量；

7.低压柔性钳大电流表：利用低压柔性电流钳可以测量3000A以下母排的电流和功率。该柔性电流钳的输出插到高压无线电流钳的柔性钳插孔时，高压无线电流钳显示柔性钳电流，并可以无线通信到主机，实现异地电流相位的测量。

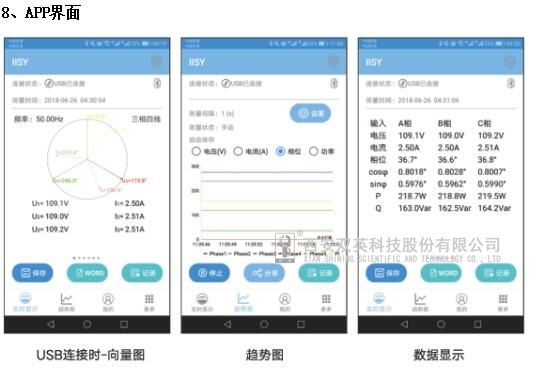

8. 配有智能手机应用软件（IISY.APP），是移动互联网时代的新一代仪表，可扩充更多软件功能：

仪表可以通过蓝牙或USB接口连接安卓手机。

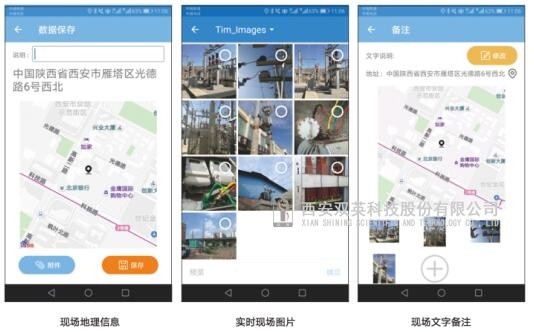

1) 连接后，测量结果可以在手机上实时显示和保存，保存时可以添加文字备注，地理信息，附图等多种信息，方便记录现场和保存证据。蓝牙连接方便不同人员同时读取结果。

2) 测量结果可以导出Word格式报告，并通过微信、QQ或钉钉进行实时共享，方便工作反馈和远程作业指导。

3) USB接口连接时可以实时显示电压、电流波形。

4) 可以设定测量起止时间，时间间隔，定时记录各种电量参数趋势图。

5) 可外接蓝牙微型打印机现场打印。

二、主要特点

1. 3.5寸高分辨率（320×480）真彩色TFT显示，清晰美观。触摸屏操作，菜单式选项，操作直观，层次清晰，使用方便。

2. 异地测量35kV以下线路的电流和相位，最大高压线路电流可测到600A，低压线路的电流可测到3000A，最小测相电流可达5mA。电流覆盖范围宽，大电流、小电流、高压电流都可测量，还可异地测量，同屏显示。解决了电能表接线判定时，三相功率因数不在同一范围的难题。

3. 所有电压、电流均采用真有效值（RMS）测量原理测量，RMS值显示。所有测量和显示的相位均为基波相位。这对在波形畸变严重的情况下，正确判定接线错误有重要作用。

4. 支持4G大容量TF卡存储，可以存储接线检查、电表校验、变比极性和电参数的记录等。数据方便导入Excel。

5. 仪表软件校准，内部无硬件调整。校准方便高效，稳定度好，年变差小，寿命长。

6. 具有仪表内部温度测量功能。

SY3002H高低压用电检查综合测试仪一机多能，能完成电能表接线错误检查、电能表现场校验、电流互感器变比极性相序测量；能完成电能质量分析和谐波测量；能对三相电路各种电参数监测和记录；特别是配了具有无线通信功能的高压无线电流钳和柔性大电流钳后，实现了高低压大电流幅值和相位测量，几乎使现场需要的测量无所不能。更重要的是，SY3002H高低压用电检查综合测试仪配有手机应用软件，可以实现现场测量数据在手机上的显示、记录、保存、打印，通过互联网实现远程数据共享，远程汇报和技术指导。SY3002H高低压用电检查综合测试仪是理想的用电检查现场测量仪器，可实现对计量装置的全面测试，将会极大的提高工作效率，协助快速进行线损原因查出，挽回经济损失。

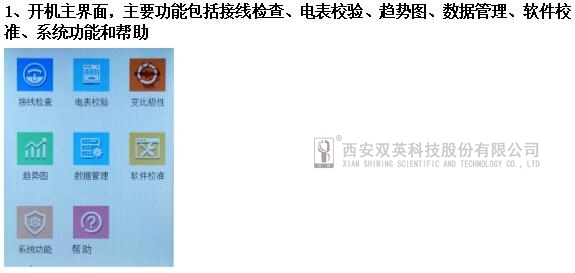

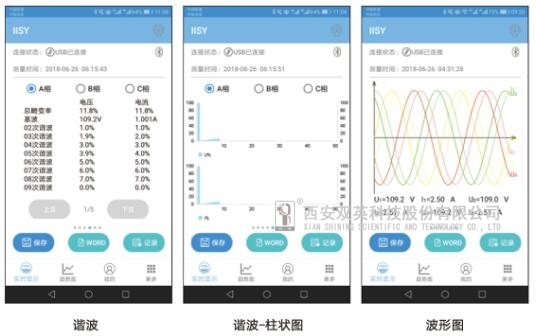

三、主要测量界面

幅值测量误差：

频率、相位测量误差：

电能计量误差:
