一、功能特点

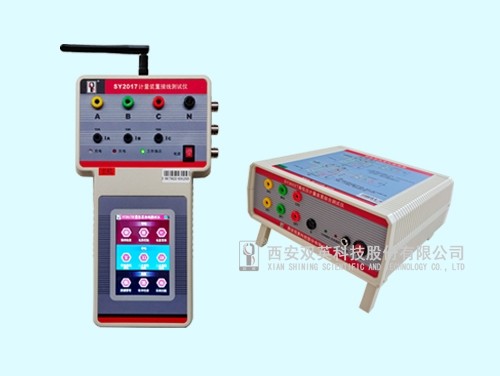

SY2017计量装置接线测试仪由测量主机和信号源组成。测量主机单机工作时，可用于三相电能表接线检查和现场校验；利用无线和信号源通信，可以在停电时进行电压电流互感器一二次变比、极性和相序测试，具体功能如下：

1、测量主机具有6路输入（3路电压、3路电流），支持三相四线和三相三线接线方式。

2、测量主机采用3.5寸高分辨率（320*480）真彩色TFT显示，触摸屏操作，可实时同屏显示电压和电流真有效值、相位、频率、功率、功率因数等电参数，测量结果以向量图、幅值、相位、一次等多种方式显示。

3、信号源内置锂电池，信号源输出端受测量主机控制输出对应电压或电流信号，用于停电时接线变比测试；带有3组接线端口，一次接线，就可以完成对三相电压互感器和电流互感器及二次回路接线的极性、变比、相序、通断的同时核对；信号源与测量主机之间无线通信，可以用于一二次不在同一位置的测试。

4、测量主机可显示三相电压、电流基波幅值、2～50次谐波含有率和柱状图，具有电能质量分析功能。

5、测量主机可根据用户不同负载类型实时进行三相三线制 192种和三相四线2304种接线错误判定，可直接显示功率表达式和错误接线图，并进行追补电量计算。

6、测量主机可实时显示三相电压、电流波形。

7、测量主机可以记录峰、平、谷不同时段的累积电能。

8、测量主机具有光电脉冲输入输出接口（两个输入，一个输出），具备三相电能表误差校验和常数校核功能,支持主副表同时校准。

9、测量主机具有485和红外接口，可进行电能表抄表，读取电能表内部测量结果。

10、测量主机具有仪表内部温度测量功能。

11、测量主机支持4G大容量TF卡存储，可以存储接线检查、电表校验、电量累积、停电接线变比和二次回路阻抗，数据方便导入Excel。

12、测量主机和信号源连接后，还可用于停电时二次回路阻抗测试，信号源直接接在二次回路起始侧，PT、CT分开单独测量，可计算出PT、CT 的二次回路阻抗、感抗和导纳。

13、测量主机支持软件校准，内部无硬件校准，稳定度好，年变差小。

14、测量主机配有蓝牙和USB接口，可以连接安卓手机，利用联机APP扩充更多功能。

1）连接后测量结果可以实时显示，还可以显示电压、电流50次谐波分量，测量结果可以直接存储在手机端。测量结果保存时可以添加文字备注，地理信息，附图等多种信息，方便记录现场。

2）测量结果可以实时共享至微信、QQ或钉钉好友。

3）可以设定测量起止时间，测量间隔，实现趋势图记录及显示，可以实现电参数记录。

4）通过蓝牙接口与手机无线连接，结果实时显示，可以用于人不便读数的现场。

5）USB接口连接时可以实时显示电压电流波形。

6）可以结果现场打印至外接蓝牙微型打印机。

二、用途

SY2017计量装置接线测试仪产品操作简单、使用方便、测量快速、稳定，智能高效，结果可靠，是电力系统电能计量和用电检查专业，进行现场检测的新一代仪表，也广泛适用于电气设备制造、石油化工、钢铁冶金、铁路电气化、科研教学等部门。

具有以下用途：

1、三相电流、电压、相位、功率等交流电参数的测量；

2、对三相三线及三相四线电能表接线正确与否进行检查；

3、不用拆表，对电能表进行现场校验，判断电度表运行快慢；

4、具有谐波分析功能，可作为电能质量分析仪使用；

5、具有大容量数据存储，可以作为电量参数记录仪使用；

6、电流测量精度高，可作为漏电流表使用；

7、新装或停电时一二次侧电压电流互感器变比、极性和相序测试；

8、互感器二次回路负荷、阻抗、感抗和导纳测试。

技术指标

幅值测量误差：

频率、相位测量误差：

电能计量误差:

变比测量误差：

二次回路阻抗测量误差：
